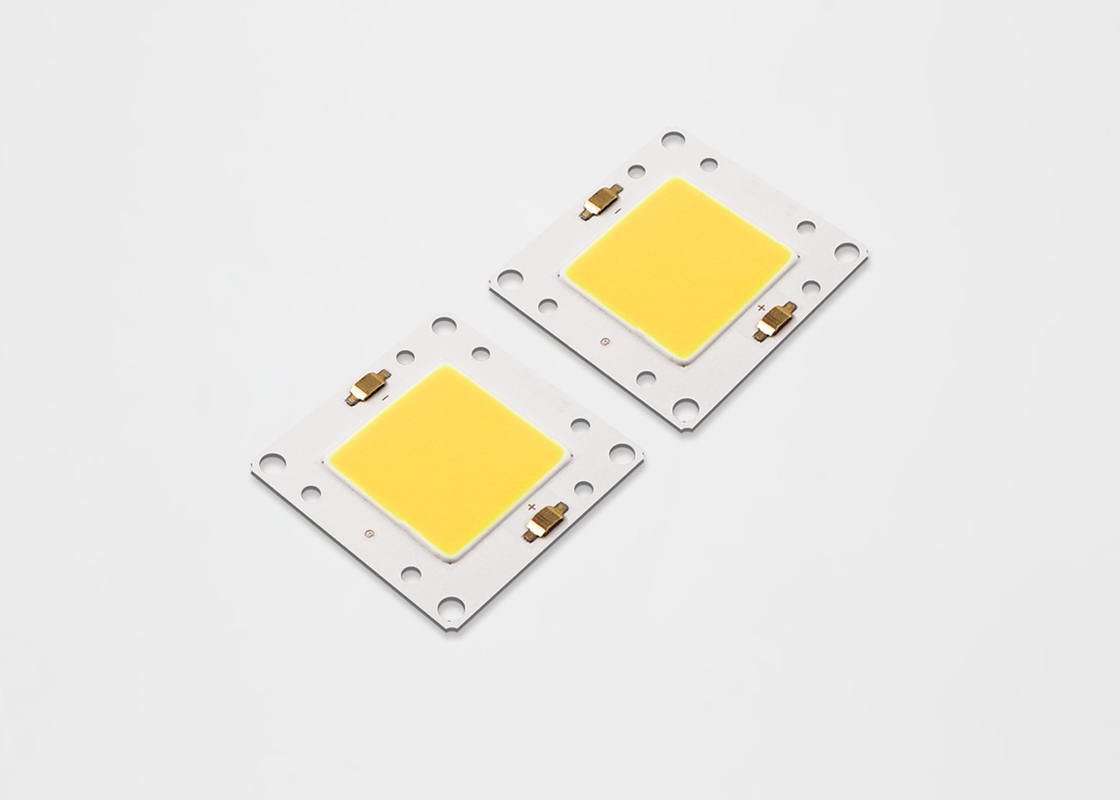

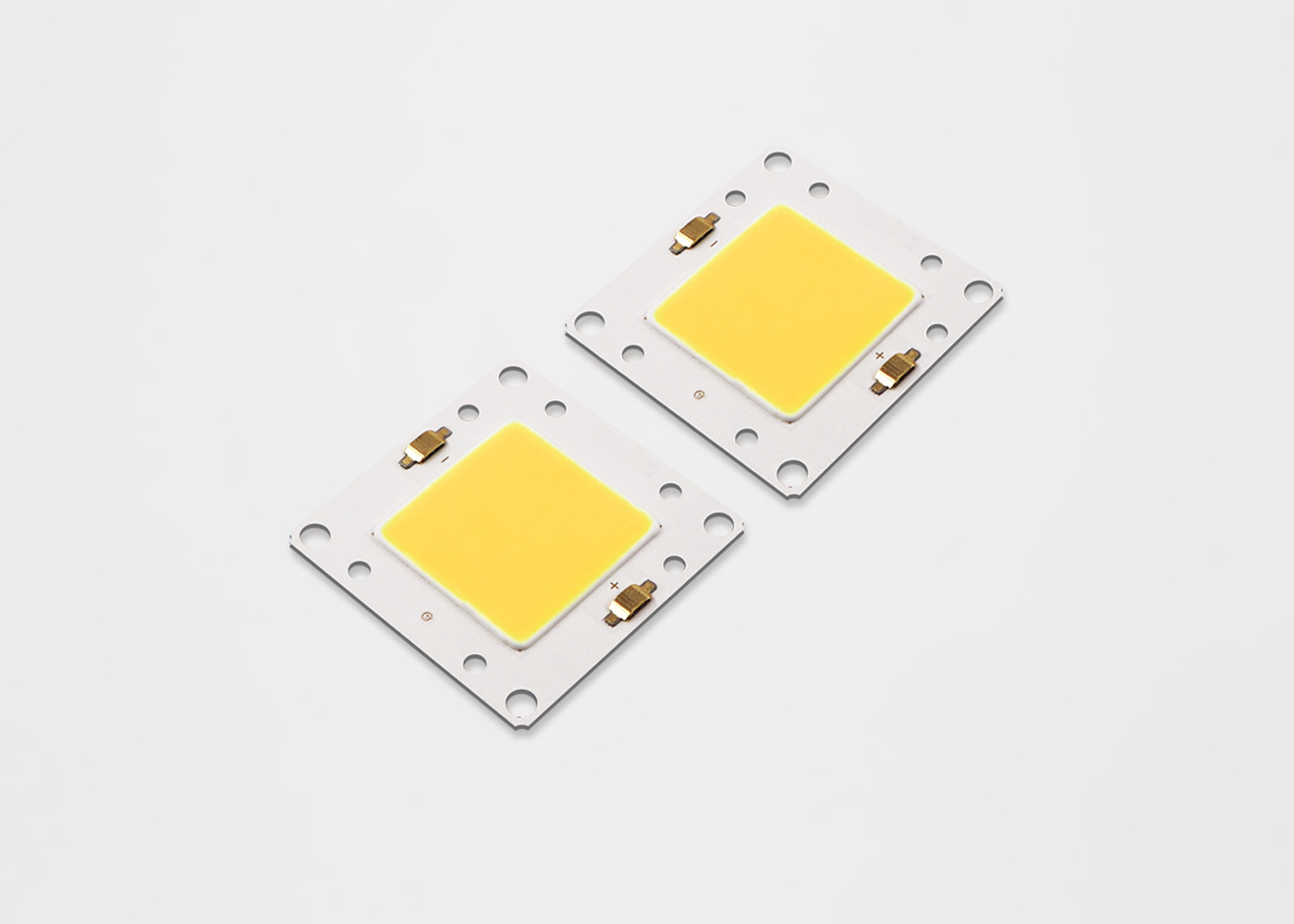

Wysokowydajne ogrodnictwo Lightning Cob oświetlenie led do uprawy chip ściemnianie timer 100w oświetlenie led do uprawy diy
1, Funkcje
• Skuteczność >130 lm/W typowa dla 6000K, 70CRI(PB)
• Skuteczność 140 lm/W typowa dla 6000K, 70CRI(P6)
• Baza miedziana, przewodność cieplna 122-176W/(m·K) • Średnica emisji przy ciśnieniu 80kg
• Minimum 70, 80 opcji CRI
• Zgodny z RoHS
2 zalety
- Produkt zapewnia wysoką stabilność w zastosowaniach zewnętrznych.
- Posiada znacznie obniżoną odporność termiczną oraz podwyższoną temperaturę pracy w porównaniu do innych produktów.
- Produkt zapewnia jednolite i spójne białe światło.
- Produkt ma niższe koszty eksploatacji.
- Jest łatwy w użyciu z czujnikami światła dziennego i ruchu, co pozwala na zwiększenie oszczędności energii.
- Produkt zmniejsza koszty utrzymania.
- Jest również przyjazny dla środowiska i nie ma problemów z utylizacją.
2,Nazewnictwo produktów
Oznaczenie numeru części dla tablic LED serii TYF Outdoor (OD) wyjaśniono w następujący sposób:
3, maksymalne oceny
| PRZEDMIOT NR. |
P(W) |
CCT(K) |
CRI |
MIN (lm) |
MAKS (lm)
|
NAPIĘCIE (V) |
PRĄD (mA) |
(lm/W) |
| HF40251006PB |
30 |
3000 tys |
70 |
3186 |
3540 |
29,8 |
960 |
118 |
| HF40251006PB |
30 |
3500 tys |
70 |
3267 |
3630 |
29,8 |
960 |
121 |
| HF40251006PB |
30 |
4000 tys |
70 |
3321 |
3690 |
29,8 |
960 |
123 |
| HF40251006PB |
30 |
5000 tys |
70 |
3375 |
3750 |
29,8 |
960 |
125 |
| HF40251006PB |
30 |
5700 K |
70 |
3429 |
3810 |
29,8 |
960 |
127 |
| HF40251006PB |
30 |
6500 tys |
70 |
3375 |
3750 |
29,8 |
960 |
125 |
| HF40251006PB |
30 |
3000 tys |
80 |
2916 |
3240 |
29,8 |
960 |
108 |
| HF40251006PB |
30 |
3500 tys |
80 |
2997 |
3330 |
29,8 |
960 |
111 |
| HF40251006PB |
30 |
4000 tys |
80 |
3051 |
3390 |
29,8 |
960 |
113 |
| HF40251006PB |
30 |
5000 tys |
80 |
3105 |
3450 |
29,8 |
960 |
115 |
| HF40251006PB |
30 |
5700 K |
80 |
3159 |
3510 |
29,8 |
960 |
117 |
| HF40251006PB |
30 |
6500 tys |
80 |
3105 |
3450 |
29,8 |
960 |
115 |
| HF40251010PB |
50 |
3000 tys |
70 |
5220 |
5800 |
29,8 |
1600 |
116 |
| HF40251010PB |
50 |
3500 tys |
70 |
5355 |
5950 |
29,8 |
1600 |
119 |
| HF40251010PB |
50 |
4000 tys |
70 |
5445 |
6050 |
29,8 |
1600 |
121 |
4, aplikacje:
5. Właściwości optyczne
5.1 Informacje o kategoryzacji kolorów
Rysunek 1: Wykres pojemników testowych w przestrzeni barw xy (warunki testu impulsowego, Tj = 25°C)
CIE1931-x
Tabela 38: 2-etapowe do 5-etapowe definicje przedziałów kolorów elipsy MacAdama dla TYF CoB Core Range
|
Nominalny
CCT
|
Środek |
OŚ GŁÓWNA (a , b) |
Elipsa
Anioł obrotu, θ
|
| X |
Y |
2-etapowy |
3-etapowy |
5 kroków |
| 2200K |
0,5018 |
0,4153 |
(0,0048 , 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500 tys |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700k |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000 tys |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500 tys |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000 tys |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000 tys |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
6, absolutne maksymalne oceny
6.1 Tabela 39: Maksymalne oceny
| Parametr |
Wartość |
| Maksym Raing |
Nie dotyczy (brakująca wartość) |
| Temperatura złącza LED (T) |
125°C |
| Stanga Tornponatura |
35-12°C |
| temperatura robocza |
20°C do +105°C |
| Temperatura lutowania |
35010-55°C |
| Wyładowanie Eleotrostatio (HEM) |
2000 V |
| Pojedynczy chip (na paraletę) |
|
| Wartość graniczna |
Masinun Dre Cument 200mA |
| MADR |
Nie dotyczy (brakująca wartość) |
| MexingFeakPuisedDricars |
edargon oniushiql untapery |
| JE Stig Sting Lishate Lisenting |
Stight ping paring parian Wszystkie Wszystkie AL |
Uwagi do tabeli 12:
- Napędzane macierze przy wyższych prądach, jednak konserwacja strumienia świetlnego może być zmniejszona.
- Należy przestrzegać odpowiedniego obniżenia wartości znamionowych prądu, aby utrzymać temperaturę złącza poniżej wartości maksymalnej
- Praca impulsowa ze szczytowym prądem sterującym równym podanemu szczytowemu impulsowemu prądowi przewodzenia jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1 ms na cykl, a cykl pracy ≤10%
- Diody elektroluminescencyjne nie są przeznaczone do zasilania napięciem wstecznym iw takich warunkach nie będą wytwarzać światła.Maksymalna ocena podana wyłącznie w celach informacyjnych.
7,Wymiar mechaniczny
Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ±0,2 mm, chyba że zaznaczono inaczej.2. Punkt pomiaru Tc na katodzie
8, UWAGA
ZALECANE WARUNKI LUTOWANIA
Do lutowania ręcznego.Proszę stosować lutowanie bezołowiowe, a lutowanie należy wykonać za pomocą końcówki lutowniczej o a
temperaturze niższej niż 350C i zakończy się w ciągu 3,5 sekundy dla jednego lądu.Nie należy stosować siły zewnętrznej
do części żywicy podczas lutowania.Kolejny proces lutowania należy przeprowadzić po zużyciu produktu
powrócić do temperatury otoczenia.UWAGA: KONTROLA TEMPERATURY
9,Pakowanie i etykietowanie
Pakowanie i etykietowanie produktów
