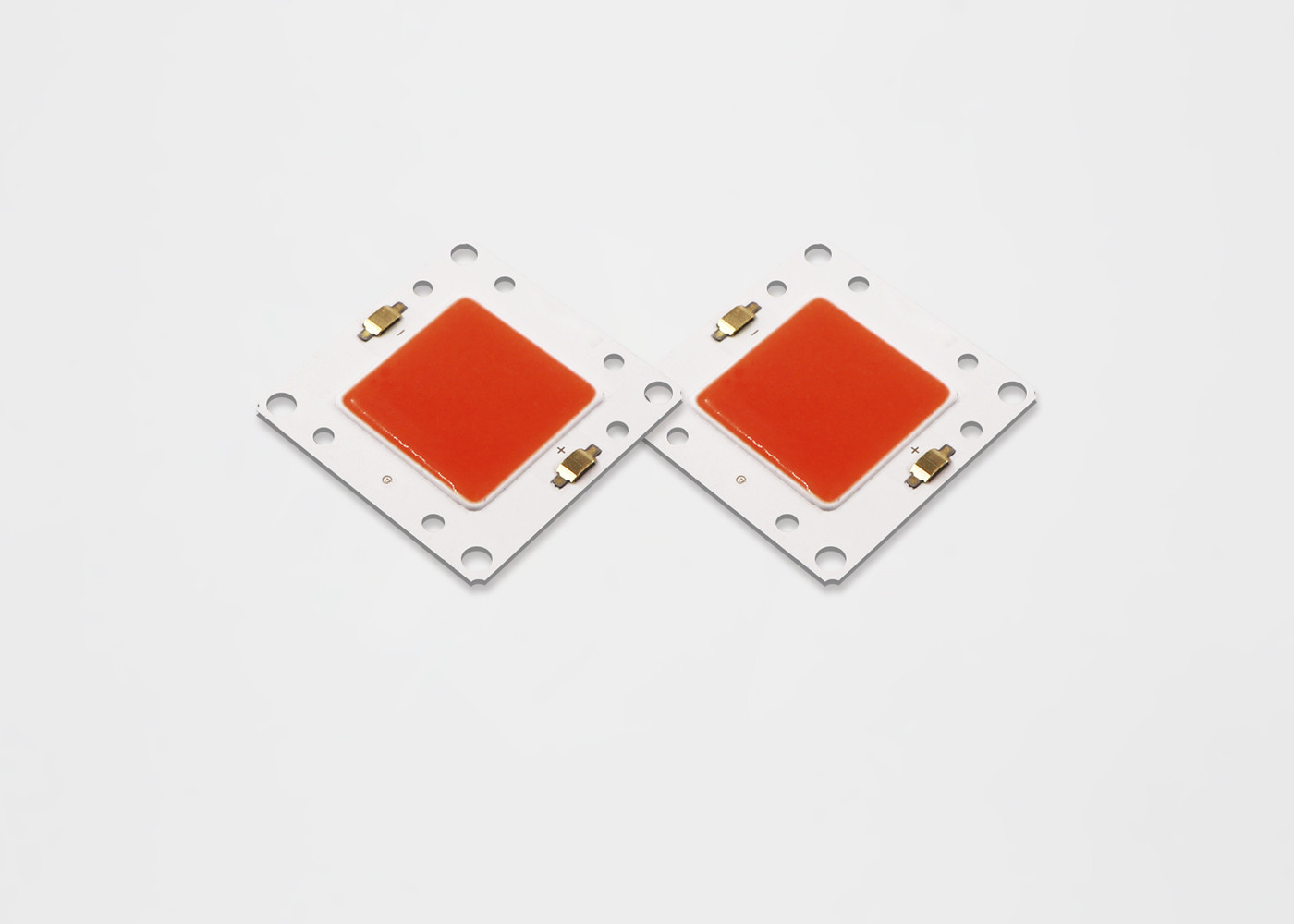

ogrodnictwo 50W 100W 150W 200W Wysoka moc pełnego spektrum COB roślina rosnąca światło LED ROŻNE
1Wymagania
• Wydajność > 130 lm/W typowa dla 6000K, 70CRI (PB)
• Wydajność 140 lm/W typowa dla 6000K, 70CRI ((P6)
• Baza miedziana, przewodność cieplna wynosi 122-176 W/ ((m·K) • Średnica emitująca pod ciśnieniem 80 kg
• Minimum 70, 80 opcji CRI
• Struktura łączenia kolorów zgodna z ENERGY STAR® / ANSI z normą 3 i 5 SDCM
• Energooszczędniejsze niż żarówki, lampy halogenowe i lampy fluorescencyjne
• seria produktów i logo firmy na przedniej stronie
• Zgodność z RoHS
2 Zalety
• Wysoka stabilność do stosowania na zewnątrz
• Znacząco zmniejszona odporność cieplna i podwyższona temperatura pracy
• Jednolite i spójne białe światło
• niższe koszty eksploatacji
• Łatwe w obsłudze dzięki detektorom światła dziennego i ruchu, co pozwala na większe oszczędności energii
• Zmniejszenie kosztów utrzymania
• przyjazne dla środowiska, bez problemu z wyrzuceniem
2,Nomenklatura produktów
Pozycja numerów części dla układów LED serii TYF Outdoor (OD) jest wyjaśniona w następujący sposób:
3Maksymalna ocena.
| Numer części |
Typowa moc (W) |
Nominalne CCT (K) |
Minimalny pulsowy strumień (lm) |
Typowy pulsowy strumień (lm) |
Typowe napięcie (V) |
Prąd nominalny (mA) |
Typowa skuteczność (lm/W) |
| ML13070302P530E*7 |
3.1 |
3000 K |
377 |
419 |
9.6 |
320 |
135 |
| ML13070302P535E*7 |
3.1 |
3500 K |
382 |
425 |
9.6 |
320 |
137 |
| ML13070302P540E*7 |
3.1 |
4000 K |
385 |
428 |
9.6 |
320 |
138 |
| ML13070302P550E*7 |
3.1 |
5000 K |
388 |
431 |
9.6 |
320 |
139 |
| ML13070302P557E*7 |
3.1 |
5700 K |
391 |
434 |
9.6 |
320 |
140 |
| ML13070302P565E*7 |
3.1 |
6500 K |
388 |
431 |
9.6 |
320 |
139 |
| ML13070302P522E*8 |
3.1 |
2200 K |
304 |
338 |
9.6 |
320 |
109 |
| ML13070302P527E*8 |
3.1 |
2700 K |
326 |
363 |
9.6 |
320 |
117 |
| ML13070302P530E*8 |
3.1 |
3000 K |
338 |
375 |
9.6 |
320 |
121 |
| ML13070302P535E*8 |
3.1 |
3500 K |
346 |
384 |
9.6 |
320 |
124 |
| ML13070302P540E*8 |
3.1 |
4000 K |
352 |
391 |
9.6 |
320 |
126 |
| ML13070302P550E*8 |
3.1 |
5000 K |
357 |
397 |
9.6 |
320 |
128 |
| ML13070302P557E*8 |
3.1 |
5700 K |
363 |
403 |
9.6 |
320 |
130 |
| ML13070302P565E*8 |
3.1 |
6500 K |
357 |
397 |
9.6 |
320 |
128 |
| ML13070302P522E*9 |
3.1 |
2200 K |
262 |
291 |
9.6 |
320 |
94 |
| ML13070302P527E*9 |
3.1 |
2700 K |
285 |
316 |
9.6 |
320 |
102 |
| ML13070302P530E*9 |
3.1 |
3000 K |
296 |
329 |
9.6 |
320 |
106 |
| ML13070302P535E*9 |
3.1 |
3500 K |
304 |
338 |
9.6 |
320 |
109 |
| ML13070302P540E*9 |
3.1 |
4000 K |
310 |
344 |
9.6 |
320 |
111 |
| ML13070302P550E*9 |
3.1 |
5000 K |
315 |
350 |
9.6 |
320 |
113 |
| ML13070302P557E*9 |
3.1 |
5700 K |
321 |
357 |
9.6 |
320 |
115 |
4,Wykorzystanie:
5. Właściwości optyczne
5.1 Informacje dotyczące kolorystyki
Rysunek 1: wykres zbiorników do badań w przestrzeni barwnych xy (warunki badań pulsowych, Tj = 25°C)
CIE1931-x
Tabela 38: 2-stopniowe do 5-stopniowe definicje zbiornika kolorów elipsy MacAdam dla zakresu TYF CoB Core
|
Nazwa
CZK
|
Punkt centralny |
Główną Oś (a, b) |
Elips
Anioł obrotowy,θ
|
| X |
Y |
2 kroki |
3 kroki |
5-krok |
| 2200K |
0.5018 |
0.4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K. |
0.4806 |
0.4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700K |
0.4575 |
0.4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K. |
0.4338 |
0.4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500K. |
0.4073 |
0.3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000K. |
0.3818 |
0.3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K. |
0.3447 |
0.3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0.3290 |
0.3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0.3123 |
0.3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
6, Maksymalne ratingi absolutne
6.1 Tabela 39: Maksymalne ratingi
Uwaga do tabeli 12:
- Napędzane zestawy przy większych prądach, jednak utrzymanie światła może być zmniejszone.
- Należy przestrzegać właściwej regulacji prądu, aby utrzymać temperaturę połączenia poniżej maksymalnej
- Działanie impulsowe z prądem napędowym szczytowym równym deklarowanemu szczytowemu prądowi impulsowemu do przodu jest dopuszczalne, jeżeli czas pracy impulsu wynosi ≤1 ms na cykl i cykl pracy wynosi ≤10%
- Diody emitujące światło nie są zaprojektowane do napędu odwrotnego i nie wytwarzają światła w takich warunkach.
7,Wymiar mechaniczny
Uwaga: 1. Wszystkie tolerancje wymiarowe wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiaru Tc na katodzie
8UWAGA:
Zalecane warunki lutowania
W przypadku lutowania ręcznego należy stosować lutowanie bez ołowiu, a lutowanie odbywa się przy użyciu lutownicy w
temperatury niższej niż 350°C i zakończona w ciągu 3,5 sekundy dla jednego lądu.
Następny proces lutowania powinien być przeprowadzony po tym, jak produkt zostanie
Powrót do temperatury otoczenia.
9,Opakowanie i etykietowanie
Opakowanie i etykietowanie produktów
