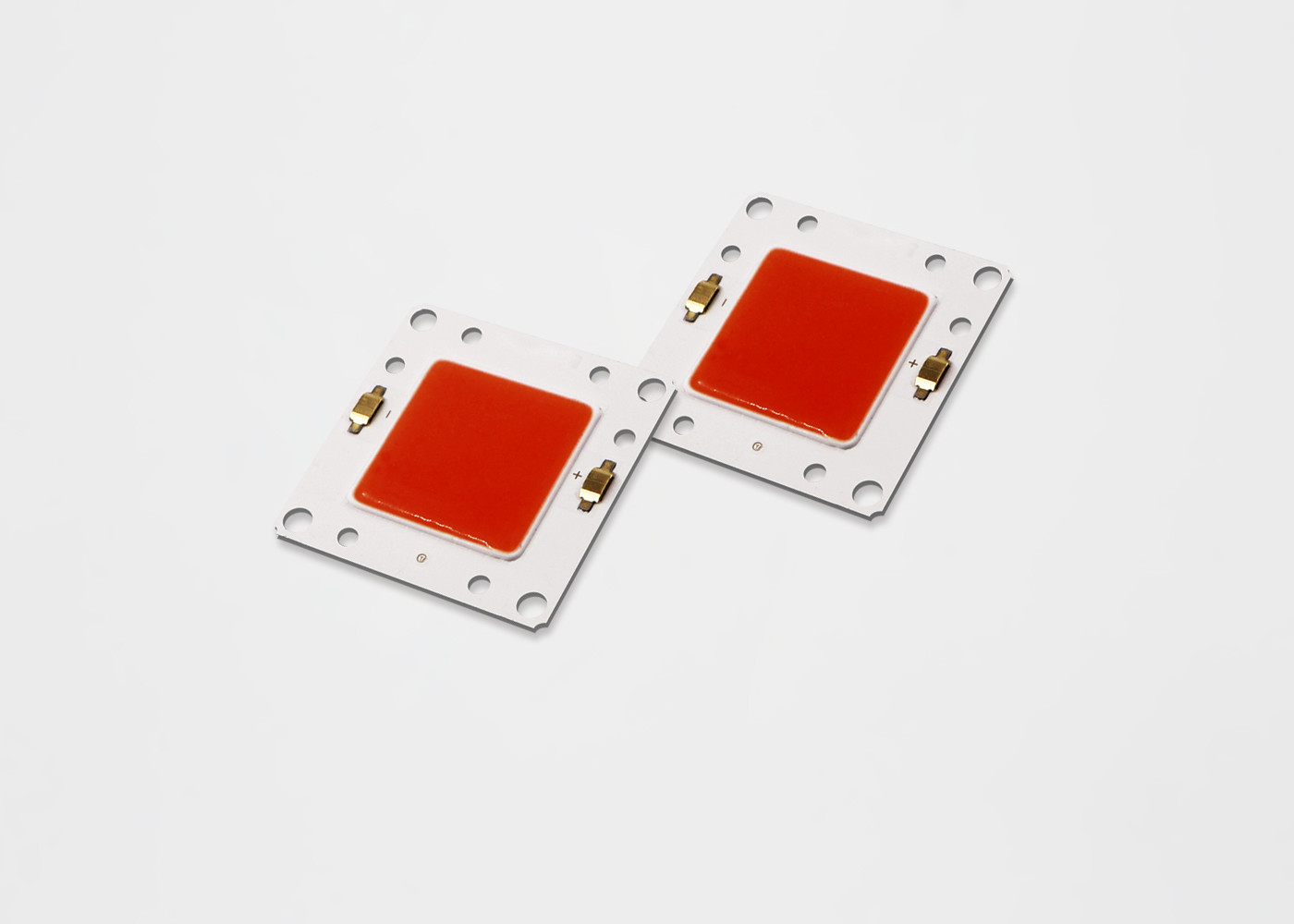

2019 Najnowszy Hydroponika Ogrodnictwo COB LED Rosnące światła 1000W Full Spectrum TYF COB Regulowane światła LED

Podstawowe informacje
Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs
Numer modelu: HF4025
Minimalne zamówienie: 1000PCS
Cena: 1-10RMB
Czas dostawy: 5-7 dni
Zasady płatności: D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 sztuk / dzień
Szczegóły informacji
marki: TYF Typ elementu: Rosną światła
CRI (Ra >): 80 Kolor: Różowy
Żywotność: 50000 godzin Led Chip Brand: Bridgelux
Gwarancja: 3 lata Orzecznictwo: CE, RoHS, CE/RoSH/EN62471
Podkreślić:

led power chip

,

wodoodporny chip led


opis produktu

1, Funkcje

•• Skuteczność> 130 lm / W typowa dla 6000K, 70CRI (PB)

• Skuteczność 140 lm / W typowa dla 6000K, 70CRI (P6)

• Podstawa miedzi, przewodność cieplna wynosi 122-176 W / (m · K) • Średnica emitująca wobec ciśnienia 80 kg
• Minimum 70, 80 opcji CRI
• Binning kolorów zgodny z ENERGY STAR® / ANSI
struktura o standardzie 3 i 5 SDCM
• Bardziej energooszczędne niż żarówki, halogenowe
i świetlówki
• Seria produktów i logo firmy z przodu • Zgodny z RoHS

2 zalety
• Wysoka stabilność do zastosowań zewnętrznych
• Znacznie zmniejszona odporność termiczna i
podwyższona temperatura pracy
• Jednolite, spójne białe światło • Niższe koszty operacyjne • Łatwy w użyciu dzięki czujnikom światła dziennego i ruchu
umożliwiają zwiększenie oszczędności energii
• Niższe koszty konserwacji • Przyjazne dla środowiska, bez problemu z utylizacją

2, nazewnictwo produktu

Oznaczenie numeru części dla tablic LED serii TYF Outdoor (OD) wyjaśniono w następujący sposób:

3, Maksymalne oceny

Numer części Typowa moc (W) Nominalny CCT (K) Minimalny strumień pulsacyjny (lm) Typowy strumień pulsacyjny (lm) Typowe napięcie (V) Prąd nominalny (mA) Typowa skuteczność (lm / W)
ML13070302P530E * 7 3.1 3000 K 377 419 9.6 320 135
ML13070302P535E * 7 3.1 3500 K 382 425 9.6 320 137
ML13070302P540E * 7 3.1 4000 K 385 428 9.6 320 138
ML13070302P550E * 7 3.1 5000 K 388 431 9.6 320 139
ML13070302P557E * 7 3.1 5700 K 391 434 9.6 320 140
ML13070302P565E * 7 3.1 6500 K 388 431 9.6 320 139
ML13070302P522E * 8 3.1 2200 K 304 338 9.6 320 109
ML13070302P527E * 8 3.1 2700 K 326 363 9.6 320 117
ML13070302P530E * 8 3.1 3000 K 338 375 9.6 320 121
ML13070302P535E * 8 3.1 3500 K 346 384 9.6 320 124
ML13070302P540E * 8 3.1 4000 K 352 391 9.6 320 126
ML13070302P550E * 8 3.1 5000 K 357 397 9.6 320 128
ML13070302P557E * 8 3.1 5700 K 363 403 9.6 320 130
ML13070302P565E * 8 3.1 6500 K 357 397 9.6 320 128
ML13070302P522E * 9 3.1 2200 K 262 291 9.6 320 94
ML13070302P527E * 9 3.1 2700 K 285 316 9.6 320 102
ML13070302P530E * 9 3.1 3000 K 296 329 9.6 320 106
ML13070302P535E * 9 3.1 3500 K 304 338 9.6 320 109
ML13070302P540E * 9 3.1 4000 K 310 344 9.6 320 111
ML13070302P550E * 9 3.1 5000 K 315 350 9.6 320 113
ML13070302P557E * 9 3.1 5700 K 321 357 9.6 320 115

4, Aplikacje:

5. Właściwości optyczne

5.1 Informacje o binowaniu kolorów


Rysunek 1: Wykres pojemników testowych w przestrzeni barwnej xy (pulsacyjne warunki testowe, Tj = 25 ° C)

CIE1931-x

Tabela 38: 2-stopniowe do 5-stopniowych definicji kosza elipsy MacAdam dla zakresu rdzeni TYF CoB

Nominalny

CCT

Środek GŁÓWNA OSI (a, b)

Elipsa

Obrót anioła, θ

X Y 2-krok 3-krok 5 kroków
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3555 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0.3123 0,3228 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1

6, Absolute Maximum Ratings


6.1 Tabela 39: Maksymalne oceny


Uwagi do tabeli 12:

  • Steruj macierzami przy wyższych prądach, ale utrzymanie strumienia świetlnego może być mniejsze.
  • Należy zachować odpowiednie obniżenie wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
  • Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu impulsowi prądu do przodu jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a cykl roboczy wynosi ≤10%
  • Diody elektroluminescencyjne nie są zaprojektowane do napędzania w kierunku napięcia wstecznego i nie wytwarzają światła w tych warunkach. Maksymalna ocena podana tylko w celach informacyjnych.

7, Wymiar mechaniczny

Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiarowy Tc na katodzie

8, UWAGA

ZALECANY STAN LUTOWNICZY

Do lutowania ręcznego. Należy użyć lutowania bezołowiowego, a lutowanie należy wykonać przy użyciu końcówki lutowniczej przy a

temperatura niższa niż 350 ° C i zostanie ukończona w ciągu 3,5 sekundy dla jednego lądu. Nie należy stosować siły zewnętrznej

do części żywicznej podczas lutowania. Następny proces lutowania powinien być przeprowadzony po otrzymaniu produktu

powrócić do temperatury otoczenia. UWAGA: REGULACJA TEMPERATURY

9, Pakowanie i etykietowanie

Pakowanie i etykietowanie produktów
