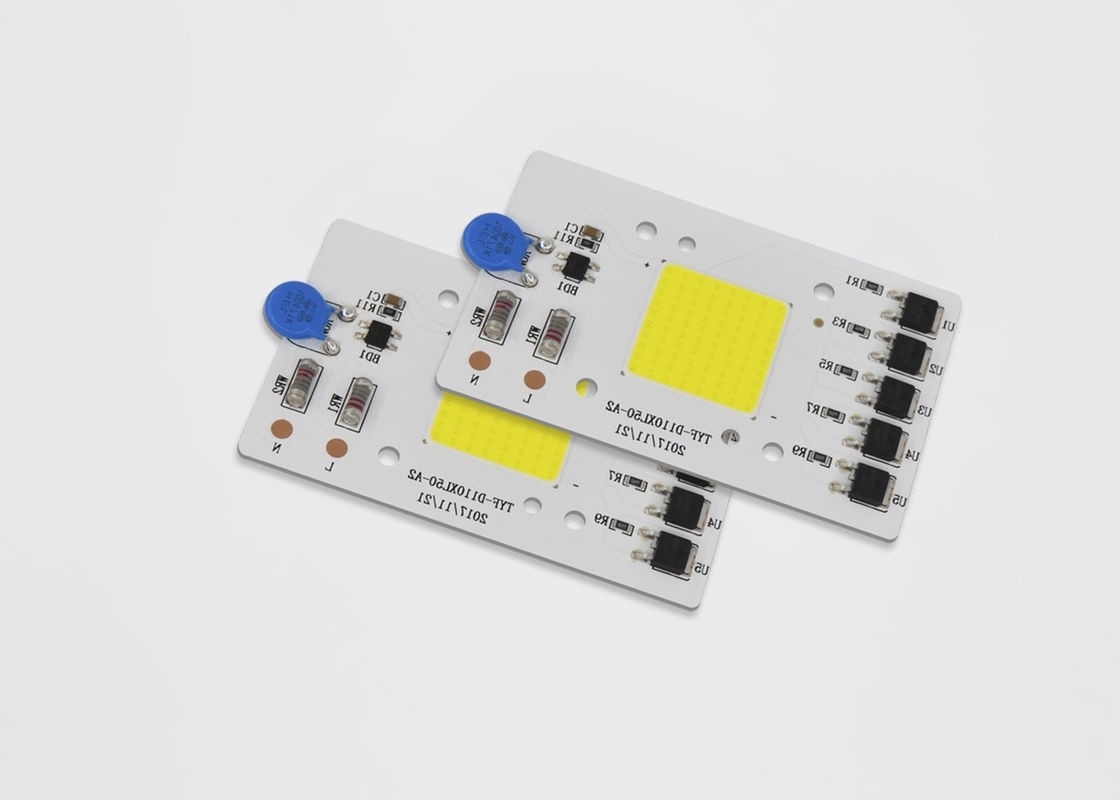

High Quality20w 30w 50w moduł LED 110V 220V 230v bez sterownika AC COB LED3000K 4000K 6000K żywotność powyżej 30000 godzin
- Łączy się bezpośrednio z napięciem sieciowym AC
- Wysoka wydajność i współczynnik mocy
- Długi czas życia
- Proste zestawienie komponentów
- Zgodny z Roszem
- Regulacja napięcia linii
- Łatwy montaż
- Produkt bezołowiowy
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Kod produktu |
Klient
Kod
|
Kod IC |
Moc
Kod
|
Kod napięcia
|
Numer seryjny |
DOPROWADZIŁO
Kod
|
CCT
Kod
|
SDCM |
Kod CRI |
luminancja |
Rok |
Miesiąc |
Seryjny
Liczb.
|
| Kod modułu |
Kod sprawy |
Numer seryjny |
Numer seryjny
|
1) kod produktu: C = moduł klienta D = moduł własny
2) Kod klienta i kod modułu: if ①= C, a następnie 4 cyfry dla kodu klienta, w przeciwnym razie dla kodu modułu własnego
3) Kod IC: jeden znak dla IC
4) Kod zasilania:
| Kod zasilania |
| 01-99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K |
5) Kod napięcia: 11=110V,12=120V,22=220V,23=230V
6) Kod CCT
| Kod CCT (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Pojemniki chromatyczności
TYF jest zgodny z normą ANSI C78.377A dotyczącą struktury pojemnika na chromatyczność.Dla każdego czworokąta ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.
Rysunek 4-1-1 Kosz chromatyczności
Tabela 4-1-2 5-stopniowe pojemniki
| CCT |
Kroki |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000K |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53,22 |
| 3500K |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54,00 |
| 4000K |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000K |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59.09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Tabela 4-1-3 3-stopniowe pojemniki
| CCT |
Kroki |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000K |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53,22 |
| 3500K |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54,00 |
| 4000K |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000K |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59.09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Moc względna a napięcie, Ta =25℃
Rysunek 4-2-2 Względny strumień świetlny w funkcji napięcia, Ta =25℃
Rysunek 4-2-3 Wzór promieniowania, Ta =25℃
| PRZEDMIOT |
SYMBOL |
JEDNOSTKA |
TYPOWA Wartość |
| Napięcie wejściowe |
Vin |
V |
230 |
| Prąd wejściowy |
JEŚLI |
mama |
236,2 |
| Częstotliwość pracy |
F |
Hz |
50/60 |
| Moc wejściowa |
P |
W |
49,49 |
| Współczynnik mocy |
PF |
? |
0,911 |
| Całkowite zniekształcenia harmoniczne |
THD |
? |
45,7% |
| Typ ściemniania |
RNA □ TRIAK □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Inne |
| Pojemność udarowa |
Vs |
KV |
1 |
| Wytrzymałość elektryczna (AC) |
Ve |
KV |
1,5 |
| Temperatura pracy/obudowa |
Ta/Tc |
℃ |
25/85 |
| Parametry LED |
KACZAN |
| Strumień świetlny |
v |
Lm |
4680,9 |
| Skuteczność świetlna |
v |
lm/w |
94,57 |
| Temperatura koloru |
CCT |
K |
6381 |
| Wskaźnik oddawania barw |
Ra/CRI |
? |
70,2/59,0 |
| Dystrybucja światła |
- |
- |
|
| Kąt widzenia |
2θ 1/2 |
Stopnie |
- |
Notatka:
1) Napięcie robocze nie wskazuje maksymalnego napięcia, którego używają klienci, ale oznacza napięcie tolerowane zgodnie ze współczynnikiem zmienności napięcia w każdym kraju.Zaleca się, aby temperatura pola lutowniczego była niższa niż 85 ℃.
2) Przedziały kolorów są definiowane podczas operacji przejściowej.
3) Tolerancja pomiaru w naszym testerze wynosi Φv +/-10% i Ra +/--2.
4) Tolerancja ± 5% na rozpraszanie mocy.
5) Φv to całkowity strumień świetlny mierzony za pomocą zintegrowanej kuli.
6) Zdolność udarowa zgodnie z IEC61000-4-5.
7) Parametry modułów wariantów znajdują się w tabeli 2-2.
Uwagi:
1) Wszystkie wymiary podano w milimetrach. (Tolerancja: ± 0,2 mm)
2) Skala: Brak
Notatka:
1) TYF Opto.Zalecany jest moduł DOB, aby utrzymać temperaturę złącza poniżej maksymalnej specyfikacji temperatury złącza (Tabela 2-4).
Temperatura przewodów LED i temperatura top case IC mierzona termoparą.Temperatury diod LED i IC można obliczyć za pomocą poniższych wzorów.
Ts_max=Tj_max-Rθj-s * Pd
Na przykład:
Jeśli temperatura ołowiu LED i temperatura górnej obudowy IC wynoszą 90 ℃, to temperatura złącza LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12℃/W* 1 W = 102℃
i temperatura złącza IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15 ℃/W*2 W= 120 ℃
