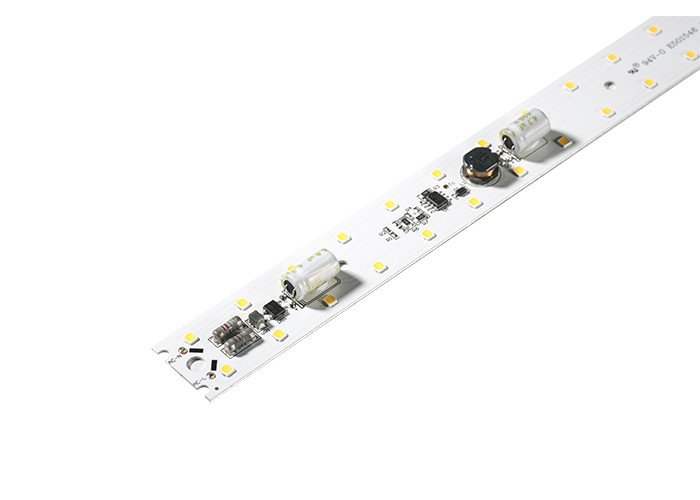

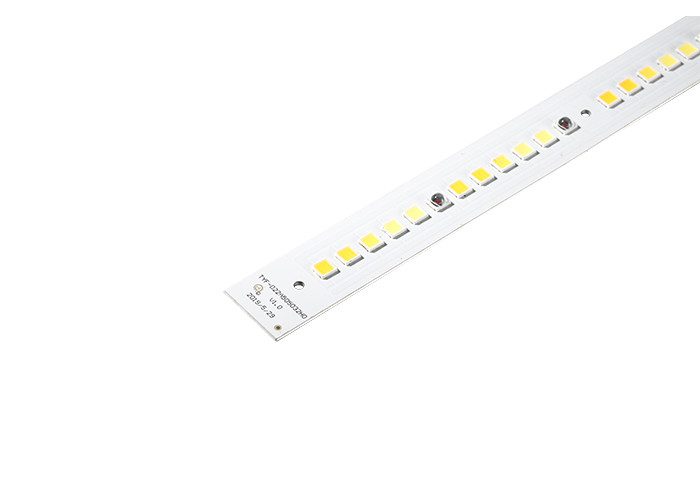

24W PCB LED Linear Strips High Lumen 520mm Zhaga Złącza 200LM/W

Wysoko wydajna rodzina modułów LED LED o dobrze znanej doskonałej wytrzymałości, wysokiej niezawodności, długiej żywotności i niskiej odporności termicznej.Doskonale sprawdza się w zastosowaniach wymagających wysokiej wydajności i długiej żywotności.Diody LED zaprojektowane w celu dostarczania precyzyjnych długości fal światła potrzebnych do poprawy plonów.

Seria modułów LED została stworzona specjalnie, aby ułatwić projektowanie systemów do zastosowań w ogrodnictwie.Seria modułów LED oferuje jedyne dostępne obecnie diody LED, które są zbierane i testowane w oparciu o fotosyntetyczny strumień fotonów (PPF).

Cechy:

• Kąt widzenia modułu LED przy 50% IV: 120°

• Opcje pakietu LED 5,0 mm x 5,4 mm zapewniają swobodę projektowania.

• Kolor: 660 nm (głęboka czerwień), 450nm (niebieski królewski), biały (3000K-7000K).

• Zgodny z RoHS, bezołowiowy i w zasięgu.

• LM 80

Aplikacje:

•Ogrodnictwo

• Wymiar mechaniczny

1. Wymiar mechaniczny

• Charakterystyka wydajności
  • Absolutne maksymalne oceny

Tabela 1. Bezwzględne maksymalne oceny

Uwagi do tabel

• Zmierzona Tj=25°C.
• Ta: Temperatura otoczenia.
• Znamionowy czas życia, Ta<85°C.
• Maksymalna moc i prąd dodatni oznaczają maksymalną wartość ustawienia dolnej temperatury źródła światła led za pomocą odpowiedniego radiatora
• Aby utrzymać temperaturę Tj poniżej wartości znamionowej, należy upewnić się, że grzejnik ma wystarczającą wydajność rozpraszania ciepła.Pomiar temperatury powierzchni: TC w tym punkcie pokazano na poniższym rysunku.Żywotność lampy można ocenić na podstawie temperatury TC.Karta danych produktu odpowiada żywotności temperatury TC

2.2 Parametry elektryczne — charakterystyka optyczna

Tabela 2. Charakterystyki optyczne serii modułów LED w określonych warunkach testowych IF=DC 1750mA, Tj=25°C.

Uwagi do tabel

• Moduł LED TYF utrzymuje tolerancję strumienia świetlnego ± 8% dla ogrodnictwa modułu LED.
• Moduł LED TYF utrzymuje tolerancję PPF ± 8% dla ogrodnictwa modułu LED.
• Moduł LED TYF utrzymuje tolerancję PPF ± 8% dla ogrodnictwa modułu LED.
• Moduł LED TYF utrzymuje tolerancję działania ± 2 V dla ogrodnictwa modułu LED

2.3 Przewodnik wyboru produktu.

Tabela 3. Parametry produktu Modułu LED przy IF=DC 1750mA, Tj=25°C.

Uwagi do tabel

1. TYF utrzymuje tolerancję ± 8% na μmol / s dla ogrodnictwa modułu LED.

2. PAR to fotosyntetyczne aktywne promieniowanie od 400 do 700nm.

3. PPF to fotosyntetyczne aktywne promieniowanie od 400 do 700 nm.

4. Far Red typowy PPF i Par mierzy się od 700 do 800 nm

2.4 Charakterystyka optyczna

Tabela 4. Charakterystyki optyczne serii modułów LED w określonych warunkach testowych 3500mA, Tc=85°C.

Uwagi do tabeli 2:

1. Całkowity kąt, pod którym przechwytywane jest 90% całkowitego strumienia świetlnego.

2. Kąt widzenia to odchylenie osi to kąt od osi lampy, gdzie natężenie światła wynosi ½ wartości szczytowej.

• 3 charakterystyczne krzywe

• 3.1 Charakterystyka rozkładu mocy widmowej

•







• Certyfikacja i deklaracja

• Przedmiot	Zgodny z	Uwaga
  Deklaracja	ROHS	Niebezpieczna substancja i materiał
  	ZASIĘG	Niebezpieczna substancja i materiał
  	CE	EMC LVD
  	LM80	Konserwacja strumienia fotonowego Q90>36000H
  	62471	Bezpieczeństwo fotobiologiczne lamp





• 4 UWAGA
  • UWAGA: RYZYKO WYŁADOWANIA ELEKTRYCZNOŚCI STATYCZNEJ

• 5.1.1 Diody LED są wrażliwe na elektryczność statyczną i przepięcia.Podczas obsługi modułów LED zaleca się używanie opaski na nadgarstek lub rękawicy antyelektrostatycznej.Przyłożenie do diod LED napięcia przekraczającego bezwzględną maksymalną wartość znamionową może spowodować uszkodzenie lub nawet zniszczenie urządzeń LED.Uszkodzone diody LED mogą wykazywać pewne nietypowe cechy, takie jak wzrost prądu upływu, obniżone napięcie włączenia lub nieprawidłowe świecenie diod LED przy niskim prądzie.

  6.1.2 Postępowanie z TYF LED SMD wymaga środków zaradczych przeciwko elektryczności statycznej, ponieważ jest to produkt półprzewodnikowy.Należy podjąć odpowiednie środki, aby zapobiec powstawaniu elektryczności statycznej, takie jak noszenie opaski na rękę lub rękawic antystatycznych podczas obsługi tego produktu.Każdy zakład produkcyjny w odniesieniu do produktu (instalacja, sprzęt, maszyna, maszyna nośna i jednostka transportowa) powinien być podłączony do uziemienia i należy unikać ładowania produktu elektrycznego.Czułość ESD tego produktu wynosi 2000 V (HBM, w oparciu o JEITA ED-4701/304).Po zmontowaniu diod LED w produkcie końcowym zaleca się sprawdzenie, czy zmontowane diody LED nie są uszkodzone przez elektryczność statyczną (zjawisko wycieku elektrycznego), czy nie.

  6.1.3.Wybór zasilacza: Ten produkt jest zasilany za pomocą sterownika prądu stałego, a prąd wyjściowy zakresu mocy spełnia wymagania książki specyfikacji, jeśli używasz źródła stałego napięcia lub innych warunków, wykonaj ocenę ryzyka.Proszę wziąć pod uwagę odległość upływu i odstępu na produkcie końcowym.

  6.1.4 Obszar żywicy jest bardzo wrażliwy, nie należy go dotykać, naciskać, dotykać ani pocierać.

  5.2 UWAGA: KONTROLA TEMPERATURY

  Sugerowana temperatura na Tc< 85 ℃ i temperatura luminoforu na Tc< 115 ℃, jeśli zostanie przekroczona, klient musi dokonać oceny niezawodności.

  5.3 UWAGA: NIEBEZPIECZEŃSTWO NARAŻENIA CHEMICZNEGO

  5.3.1 Ten moduł LED nie powinien być używany z jakimkolwiek płynem, takim jak woda, olej, rozpuszczalnik organiczny itp. Gdy wymagane jest mycie, zaleca się użycie IPA.W przypadku stosowania innych rozpuszczalników należy wcześniej sprawdzić, czy rozpuszczalniki mogą reagować z materiałem modułu.Nie należy używać zabronionych rozpuszczalników freonowych.Nie czyścić myjką ultradźwiękową.

  5.3.2 Wystawienie na działanie niektórych chemikaliów powszechnie stosowanych w produkcji i montażu opraw oświetleniowych może spowodować uszkodzenie diody LED SMD.Aby uzyskać dodatkowe informacje, zapoznaj się z instrukcją instalacji TYF.W przypadku użytkowania produktu w którymkolwiek z poniższych warunków prosimy o potwierdzenie niezawodności.Takie jak: mokre, mróz, słone powietrze, gazy korozyjne (C1, H2S, gdzie NH3, SO2, NOX);Ekspozycja w słońcu, ekspozycja na zewnątrz, zakurzona.Woda, olej, płynny rozpuszczalnik medyczny i organiczny.

  5.3.3 LZO (Lotne Związki Organiczne) mogą być generowane z klejów, topników, utwardzaczy lub dodatków organicznych stosowanych w oprawach (oprawach).Przezroczysta silikonowa obudowa LED jest przepuszczalna dla tych chemikaliów i może prowadzić do odbarwienia kapsułki, gdy zostanie wystawiona na działanie ciepła lub światła.Zjawisko to może powodować znaczną utratę światła emitowanego (wyjścia) z opraw (opraw).Aby zapobiec tym problemom, zalecamy użytkownikom znajomość właściwości fizycznych materiałów użytych w oprawach i należy je starannie dobierać.

  6.3.4 Ryzyko zasiarczenia (lub zmatowienia) Dioda LED wykorzystuje posrebrzaną ramę ołowianą, a jej kolor powierzchni może zmienić się na czarny (lub ciemny), gdy jest wystawiony na działanie siarki (S), chloru (Cl) lub innego związku halogenowego .Zasiarczenie ramki wyprowadzeń może spowodować degradację natężenia, zmianę współrzędnych chromatyczności, aw skrajnych przypadkach przerwa w obwodzie.Wymaga ostrożności.Ze względu na możliwe zasiarczenie ramki ołowianej, Modułów LED nie należy używać i przechowywać razem z substancjami utleniającymi wykonanymi z materiałów takich jak guma, zwykły papier, krem ​​lutowniczy itp.





5.4 KONTAKT Z POWIERZCHNIĄ EMISJĄCĄ ŚWIATŁO (LES)

Unikaj kontaktu z LES.Nie dotykaj LES diody LED SMD ani nie naprężaj LES (żółty obszar żywicy fosforowej).Kontakt może spowodować uszkodzenie diody LED SMD.Optyki i reflektorów nie wolno montować w kontakcie z LES (obszar żywicy luminoforowej w kolorze żółtym).Urządzenia optyczne można montować na górnej powierzchni plastikowej obudowy diody TYF LED SMD.Jeśli powierzchnia LED jest zabrudzona, użyj alkoholu do jej oczyszczenia.Proszę pozostawić do wyschnięcia na 2 godziny przed użyciem.Aceton lub substancje żrące są niedopuszczalne.

5.5 PRZECHOWYWANIE

Warunki przechowywania: przed otwarciem temperatura przechowywania powinna wynosić od 5 ~ 30 ℃, wilgotność względna poniżej 60%.(Po otwarciu torby dioda LED powinna być używana w ciągu 24 godzin).W przypadku nieużywanego produktu należy osuszyć, uszczelnić próżniowo.Warunki osuszania: 60 ℃ ± 5 ℃, 24h.Efektywne użytkowanie dla zapieczętowanych produktów to 3 miesiące.Jeśli nie zużyje się w ciągu 24 godzin po otwarciu opakowania, materiał powinien być osuszany przez 3 godziny w temperaturze 60 ℃ ± 5 ℃.

Nie przechowuj modułu w zakurzonym lub wilgotnym miejscu.

Nie demontuj modułu.

Proszę zużyć ten produkt w ciągu 5 miesięcy, który jest przechowywany w oryginalnym, nieotwartym opakowaniu, gdy jest magazynowany.

5.6 BEZPIECZEŃSTWO OCZU

Klasyfikacja bezpieczeństwa oczu w przypadku stosowania diod LED SMD firmy TYF jest zgodna ze specyfikacją IEC/TR 62471: Zastosowanie normy IEC 62471 do oceny zagrożenia światłem niebieskim dla źródeł światła i opraw.Klasyfikujemy TYF LED na 6500K RG1.

Nie patrz bezpośrednio na oświetloną diodę LED przez dłuższy czas gołym okiem.

6. Warsztaty

7.Pakowanie i wysyłka

Produkty modułów TYF Opto.LED, pakowane w plastikową tackę, według różnych rozmiarów, po XX szt. w każdej plastikowej tacce, jak pokazano poniżej.produkty bez plastikowego pudełka zapakowane w torebki bąbelkowe, aby zapobiec ciśnieniu zewnętrznemu, wybierz inną torebkę bąbelkową, zgodnie z rozmiarem produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, jak pokazano na następujące.
