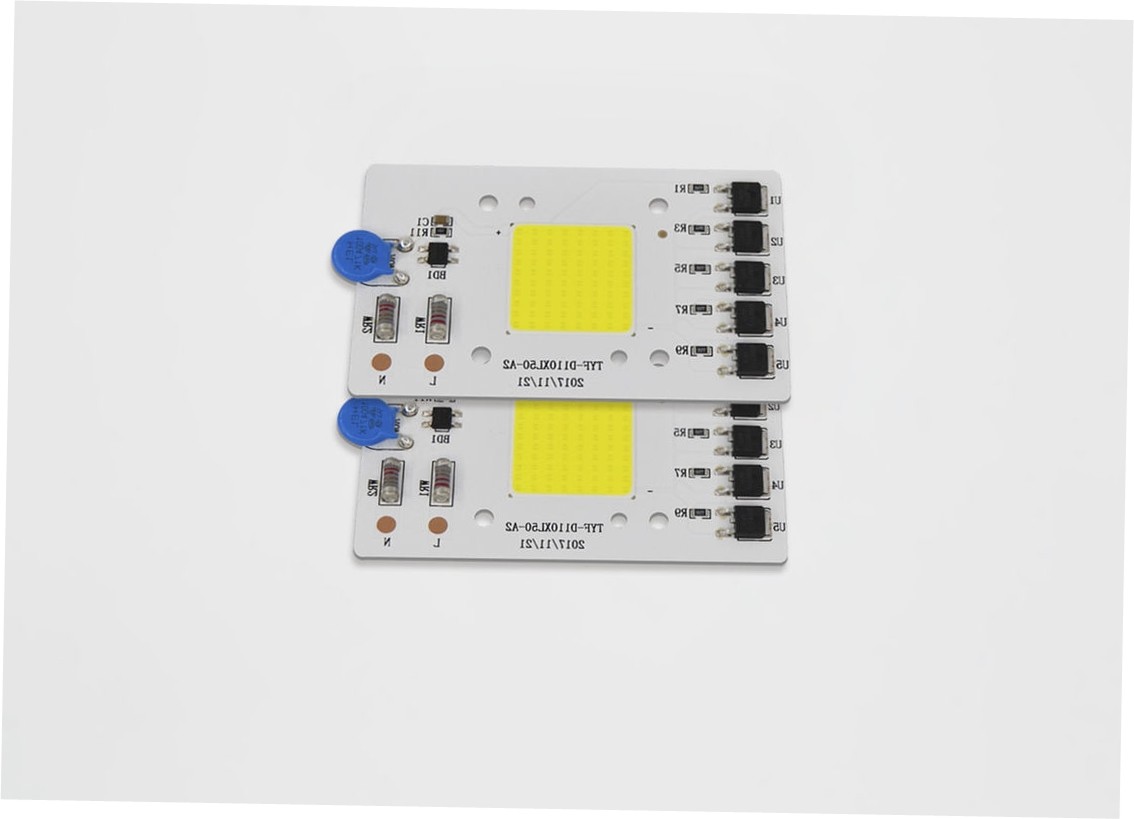

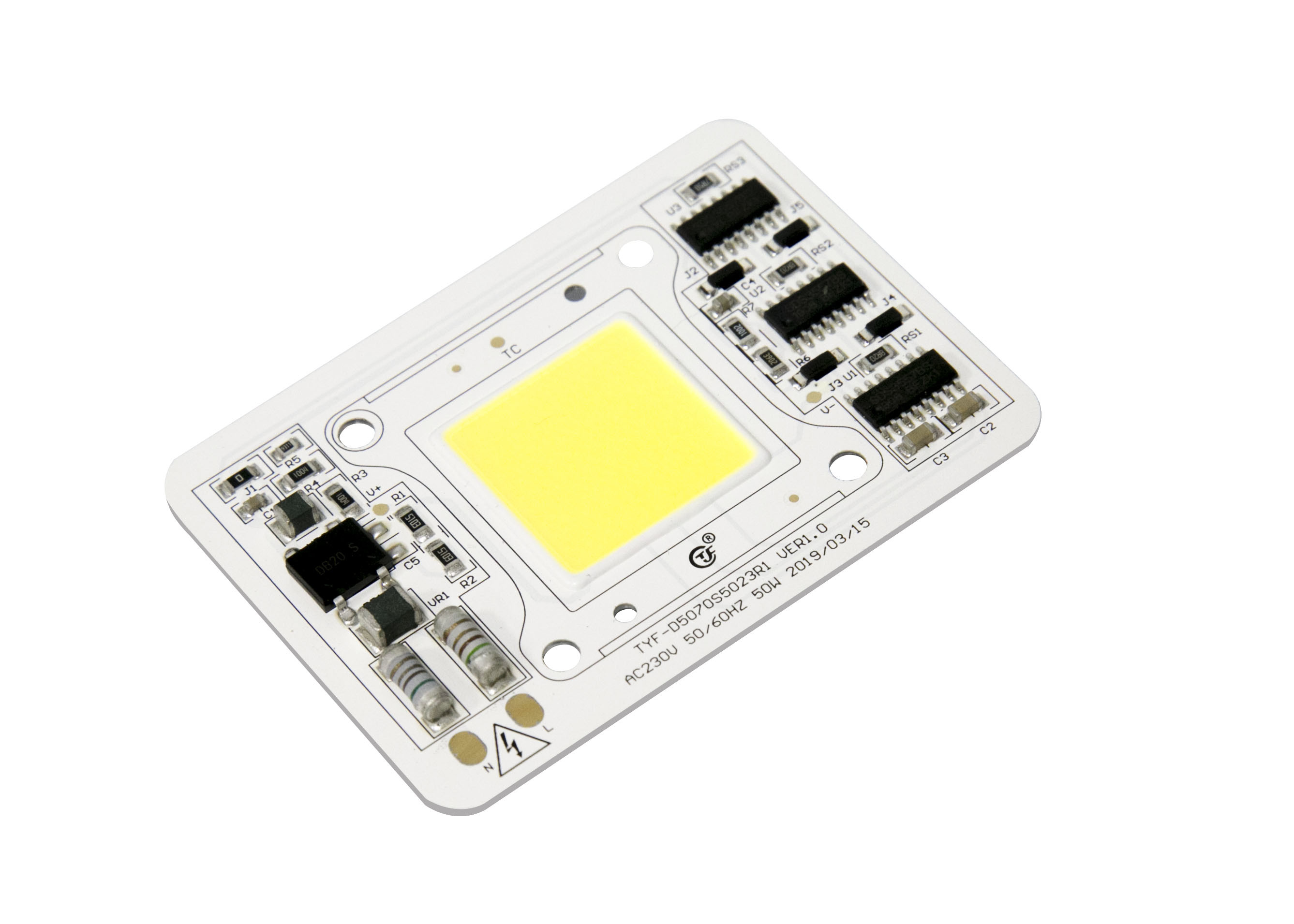

Moduł LED wzrostu światła AC High PPFD D5070 220V 50W COB LED Chip

D5070 bez sterownika moduł led 220V 50W COB układ LED pełne spektrum światła do wzrostu roślin reflektor lampa zewnętrzna wysoka PPFD

TYF-D5070S5023R0.pdf

• Podłączony bezpośrednio do napięcia AC bez sterownika;
• Moduł ze zintegrowanymi komponentami;
• Ekonomiczne rozwiązanie jednoczęściowe;
• Wysoka wydajność, wysoki współczynnik mocy i niskie zniekształcenia harmoniczne;
• Wysoki współczynnik oddawania barw (≥70);
• Wysoka skuteczność świetlna 110LM/W;
• Trzyletnia gwarancja;
• Zatwierdzone diody LED LM80
• aplikacji: Światło powodziowe

1) kod produktu: C = moduł klienta D = moduł własny

2) Kod klienta i kod modułu: if ①= C, a następnie 4 cyfry dla kodu klienta, w przeciwnym razie dla kodu modułu własnego

3) Kod IC: jeden znak dla IC

4) Kod zasilania:

5) Kod napięcia: 11=110V,12=120V,22=220V,23=230V

6) Kod CCT

Pojemniki chromatyczności

TYF jest zgodny z normą ANSI C78.377A dotyczącą struktury pojemnika na chromatyczność.Dla każdego czworokąta ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.

Rysunek 4-1-1 Kosz chromatyczności

Tabela 4-1-2 5-stopniowe pojemniki

Tabela 4-1-3 3-stopniowe pojemniki

Typowe krzywe elektryczne i optyczne

Rysunek 4-2-1 Moc względna a napięcie, T_a =25℃

Rysunek 4-2-3 Wzór promieniowania, T_a =25℃

Notatka:

1) Napięcie robocze nie wskazuje maksymalnego napięcia, którego używają klienci, ale oznacza napięcie tolerowane zgodnie ze współczynnikiem zmienności napięcia w każdym kraju.Zaleca się, aby temperatura pola lutowniczego była niższa niż 85 ℃.

2) Przedziały kolorów są definiowane podczas operacji przejściowej.

3) Tolerancja pomiaru w naszym testerze wynosi Φv +/-10% i Ra +/--2.

4) Tolerancja ± 5% na rozpraszanie mocy.

5) Φv to całkowity strumień świetlny mierzony za pomocą zintegrowanej kuli.

6) Zdolność udarowa zgodnie z IEC61000-4-5.

7) Parametry modułów wariantów znajdują się w tabeli 2-2.

Uwagi:

1) Wszystkie wymiary podano w milimetrach. (Tolerancja: ± 0,2 mm)

2) Skala: Brak

Notatka:

1) TYF Opto.Zalecany jest moduł DOB, aby utrzymać temperaturę złącza poniżej maksymalnej specyfikacji temperatury złącza (Tabela 2-4).

Temperatura przewodów LED i temperatura top case IC mierzona termoparą.Temperatury diod LED i IC można obliczyć za pomocą poniższych wzorów.

Ts_max=Tj_max-Rθj-s * Pd

Na przykład:

Jeśli temperatura ołowiu LED i temperatura górnej obudowy IC wynoszą 90 ℃, to temperatura złącza LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12℃/W* 1 W = 102℃

i temperatura złącza IC

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15 ℃/W*2 W= 120 ℃

Żywica silikonowa DOB (AC-COB) Handing

TYF Opto.Produkty modułów LED, zapakowane w plastikowe tacki, według różnych rozmiarów, po XX szt. każda plastikowa taca, jak pokazano poniżej.produkty bez plastikowego pudełka zapakowane w torebki bąbelkowe, aby zapobiec ciśnieniu zewnętrznemu, wybierz inną torebkę bąbelkową, zgodnie z rozmiarem produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, jak pokazano na następujące.

1) xx moduł LED PCS na tacę 4) Informacje o pudełku i opakowanie

2) Stos tac i taśma, moduł LED XX tace i dodatkowe 1 atrapy tac każda do góry skrzynka.Dodaj żel krzemionkowy (po 1 szt.) na wierzch tacy

3) Uszczelnianie opakowania
