Szczegóły:

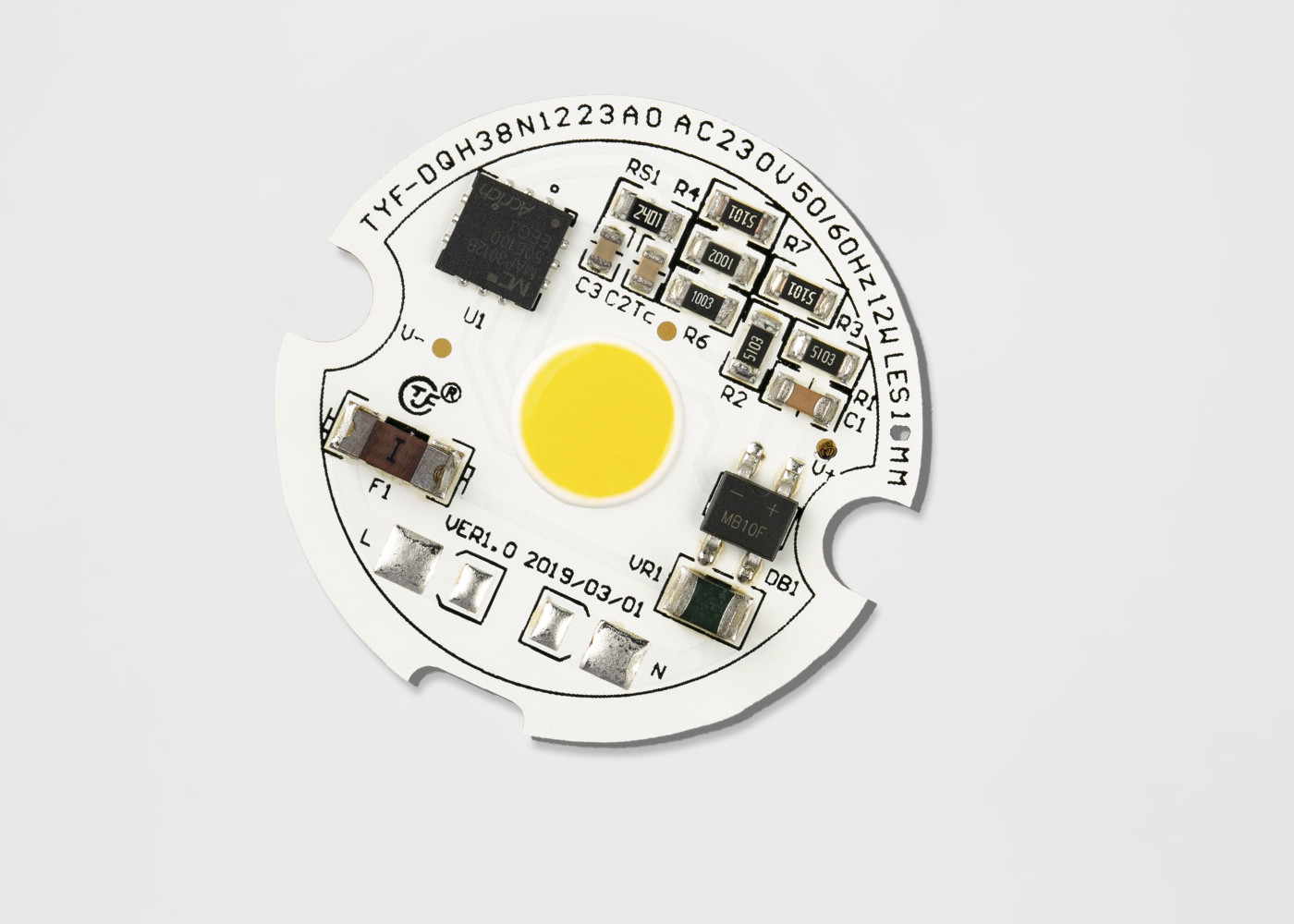

Nazwa produktu: Chip AC COB do oświetlenia punktowego
Typ produktu: Moduł AC
Napięcie: 220V
Miejsce pochodzenia: Shenzhen, Chiny
Model: TYF DQ37
MOQ: 1 zestaw
1. Cechy produktu
- Podłącza się bezpośrednio do napięcia linii AC
- Wysoka wydajność i współczynnik mocy
- Długa żywotność
- Prosty BOM
- Zgodny z dyrektywą RoHS
- Regulacja napięcia linii
- Łatwy montaż
- Produkt bezołowiowy
2. Zastosowania:
3. Charakterystyka elektryczna i optyczna (Ta=25℃) Tabela 2-1
| POZYCJA |
SYMBOL |
JEDNOSTKA |
TYPOWAWartość |
| Napięcie wejściowe |
Vin |
V |
230 |
| Prąd wejściowy |
IF |
mA |
42.35 |
| Częstotliwość pracy |
F |
Hz |
50/60 |
| Moc wejściowa |
P |
W |
9.431 |
| Współczynnik mocy |
PF |
％ |
0.969 |
| Całkowite zniekształcenia harmoniczne |
THD |
％ |
21.6% |
| Typ ściemniania |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Smart □ Inne |
| Odporność na przepięcia |
Vs |
KV |
0.5 |
| Wytrzymałość elektryczna (AC) |
Ve |
KV |
- |
| Temperatura pracy/obudowy |
Ta/Tc |
℃ |
25/85 |
| Parametry LED |
COB |
| Strumień świetlny |
Φv |
Lm |
1068.3 |
| Skuteczność świetlna |
ηv |
Lm/w |
113.3 |
| Temperatura barwowa |
CCT |
K |
4068 |
| Wskaźnik oddawania barw |
Ra/CRI |
％ |
82.3/75.4 |
| Rozkład światła |
- |
- |
- |
| Kąt widzenia |
2θ 1/2 |
Stop. |
- |
4. Właściwości optyczne
4.1 Biny chromatyczności
TYF jest zgodny ze standardem ANSI C78.377A dla swojej struktury binów chromatyczności. Dla każdego czworokąta ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 binów i 3 biny.
Tabela 4-1 5 kroków binów
| CCT |
Kroki |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabela 4-2 3 kroki binów
| CCT |
Kroki |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Moc względna vs. napięcie, Ta =25℃
Rysunek 4-2-2 Względny strumień świetlny vs. napięcie, Ta =25℃
Rysunek 4-2-3 Wzór promieniowania, Ta =25℃
5. Kluczowe specyfikacje/cechy szczególne:
1. Napęd bezpośrednio do napięcia linii AC: 120/230V, brak sterowników AC/DC
2. Z OTR, OVP, OCP, odporność na przepięcia, 1000V
3. Wysoki PF, certyfikaty CE
4. Dobra spójność kolorów, wysoki CRI
5. Temperatura otoczenia: -20-50℃, temperatura obudowy: <70℃
6. Mały rozmiar, elastyczny design, rozmiar PCB, CCT, moc, można dostosować do potrzeb klienta.
7. Żywotność > 30 000 godzin
6. Opakowanie
Produkty modułów LED TYF Opto., pakowane w plastikową tackę, w zależności od rozmiaru, XX sztuk na tackę plastikową, jak pokazano poniżej. Produkty bez plastikowego pudełka pakowane w worki bąbelkowe, aby zapobiec naciskowi z zewnątrz, wybierz inny worek bąbelkowy, w zależności od rozmiaru produktu w każdym opakowaniu XX produktów, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, jak pokazano poniżej.
1) xx szt. modułu LED na tackę 4) Informacje o pudełku i pakowaniu
2) Układanie i taśmowanie tacek, XX modułów LED
tacki i dodatkowe 1 puste tacki na
pudełko. Dodaj żel krzemionkowy (1 sztuka) na górze tacki
3) Pakowanie uszczelniające
