| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | TYF |
| Orzecznictwo: | CE CB ROHS |
| Numer modelu: | D5284 |
| Minimalne zamówienie: | Negocjacji |
| Cena: | negotiable |
| Szczegóły pakowania: | Kraft Paper Box |
| Czas dostawy: | 20 dni roboczych |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union |
| Możliwość Supply: | 10 000 sztuk miesięcznie |
| Model: | TYF D5284 | Numer części: | D5284C2023E0DA30582 |
|---|---|---|---|
| Ciemny: | 52*84mm | Napięcie: | 220/230v |
| Moc: | 30W 50W | Kolor: | 3000K |
| PF: | >0,9 | THD: | 35% |
| Ściemnianie: | NIE | ||
| Podkreślić: | COB Driverless AC LED Module,High Bay Light AC LED Module,3000K Driverless Led Cob Chip |
||

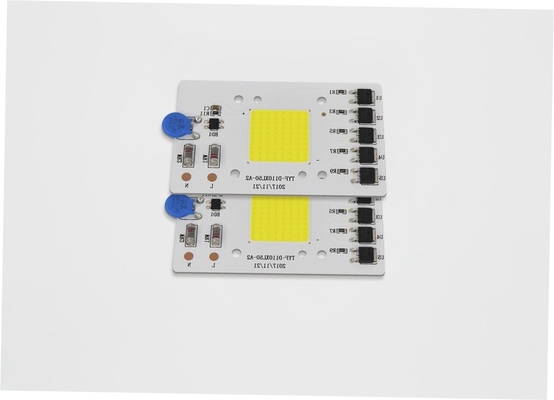

AC COB LED 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K Bezsterownikowy układ cob led dla wysokiego oświetlenia o długiej żywotności
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Kod produktu |
Klient Kod |
Kod IC |
Moc Kod |
Kod napięcia
|
Numer seryjny |
DOPROWADZIŁO Kod |
CCT Kod
|
SDCM | Kod CRI | luminancja | Rok | Miesiąc |
Seryjny Liczb. |
||
| Kod modułu | Kod sprawy | Numer seryjny |
Numer seryjny
|
||||||||||||
1) kod produktu: C = moduł klienta D = moduł własny
2) Kod klienta i kod modułu: if ①= C, a następnie 4 cyfry dla kodu klienta, w przeciwnym razie dla kodu modułu własnego
3) Kod IC: jeden znak dla IC
4) Kod zasilania:
| Kod zasilania | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K |
5) Kod napięcia: 11=110V,12=120V,22=220V,23=230V
6) Kod CCT
| Kod CCT (K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Pojemniki chromatyczności
TYF jest zgodny z normą ANSI C78.377A dotyczącą struktury pojemnika na chromatyczność.Dla każdego czworokąta ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.
Rysunek 4-1-1 Kosz chromatyczności
Tabela 4-1-2 5-stopniowe pojemniki
| CCT | Kroki | Cx | Cy | a | b | theta |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53,70 |
| 3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53,22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54,00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53,72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59,62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59.09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58,57 |
Tabela 4-1-3 3-stopniowe pojemniki
| CCT | Kroki | Cx | Cy | a | b | theta |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53,70 |
| 3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53,22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54,00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53,72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59,62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59.09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58,57 |
Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Moc względna a napięcie, Ta =25℃
Rysunek 4-2-2 Względny strumień świetlny w funkcji napięcia, Ta =25℃
Rysunek 4-2-3 Wzór promieniowania, Ta =25℃
| PRZEDMIOT | SYMBOL | JEDNOSTKA | TYPOWA Wartość |
| Napięcie wejściowe | Vin | V | 230 |
| Prąd wejściowy | JEŚLI | mama | 236,2 |
| Częstotliwość pracy | F | Hz | 50/60 |
| Moc wejściowa | P | W | 49,49 |
| Współczynnik mocy | PF | ? | 0,911 |
| Całkowite zniekształcenia harmoniczne | THD | ? | 45,7% |
| Typ ściemniania | RNA □ TRIAK □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Inne | ||
| Pojemność udarowa | Vs | KV | 1 |
| Wytrzymałość elektryczna (AC) | Ve | KV | 1,5 |
| Temperatura pracy/obudowa | Ta/Tc | ℃ | 25/85 |
| Parametry LED | KACZAN | ||
| Strumień świetlny | v | Lm | 4680,9 |
| Skuteczność świetlna | v | lm/w | 94,57 |
| Temperatura koloru | CCT | K | 6381 |
| Wskaźnik oddawania barw | Ra/CRI | ? | 70,2/59,0 |
| Dystrybucja światła | - | - | |
| Kąt widzenia | 2θ 1/2 | Stopnie | - |
Notatka:
1) Napięcie robocze nie wskazuje maksymalnego napięcia, którego używają klienci, ale oznacza napięcie tolerowane zgodnie ze współczynnikiem zmienności napięcia w każdym kraju.Zaleca się, aby temperatura pola lutowniczego była niższa niż 85 ℃.
2) Przedziały kolorów są definiowane podczas operacji przejściowej.
3) Tolerancja pomiaru w naszym testerze wynosi Φv +/-10% i Ra +/--2.
4) Tolerancja ± 5% na rozpraszanie mocy.
5) Φv to całkowity strumień świetlny mierzony za pomocą zintegrowanej kuli.
6) Zdolność udarowa zgodnie z IEC61000-4-5.
7) Parametry modułów wariantów znajdują się w tabeli 2-2.
Uwagi:
1) Wszystkie wymiary podano w milimetrach. (Tolerancja: ± 0,2 mm)
2) Skala: Brak
Notatka:
1) TYF Opto.Zalecany jest moduł DOB, aby utrzymać temperaturę złącza poniżej maksymalnej specyfikacji temperatury złącza (Tabela 2-4).
Temperatura przewodów LED i temperatura top case IC mierzona termoparą.Temperatury diod LED i IC można obliczyć za pomocą poniższych wzorów.
Ts_max=Tj_max-Rθj-s * Pd
Na przykład:
Jeśli temperatura ołowiu LED i temperatura górnej obudowy IC wynoszą 90 ℃, to temperatura złącza LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12℃/W* 1 W = 102℃
i temperatura złącza IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15 ℃/W*2 W= 120 ℃
Żywica silikonowa DOB (AC-COB) Handing
TYF Opto.Produkty modułów LED, zapakowane w plastikowe tacki, według różnych rozmiarów, po XX szt. każda plastikowa taca, jak pokazano poniżej.produkty bez plastikowego pudełka zapakowane w torebki bąbelkowe, aby zapobiec ciśnieniu zewnętrznemu, wybierz inną torebkę bąbelkową, zgodnie z rozmiarem produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, jak pokazano na następujące.
1)Stos tac i taśma, moduł XX LED
tace i dodatkowe 1 atrapy tac każda do góry
skrzynka.Dodaj żel krzemionkowy (po 1 szt.) na wierzch tacy
3) Uszczelnianie opakowania
