Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | TYF |
Orzecznictwo: | CE CB ROHS |
Numer modelu: | D5284 |
Minimalne zamówienie: | Negocjacji |
Cena: | negotiable |
Szczegóły pakowania: | Kraft Paper Box |
Czas dostawy: | 20 dni roboczych |
Zasady płatności: | L/c, D/A, D/P, T/T, Western Union |
Możliwość Supply: | 10 000 sztuk miesięcznie |
Modelu: | TYF D5284 | Numer części: | D5284C2023E0DA30582 |
---|---|---|---|
Ciemny: | 52 * 84 mm | Napięcie: | 220 / 230v |
Mocy: | 50W | Kolor: | 3000k 4000k 6000k |
PF: | > 0,9 | THD: | 35% |
Ściemnianie: | Nr | ||
Podkreślić: | moduł led o dużej mocy,wodoodporny moduł led |

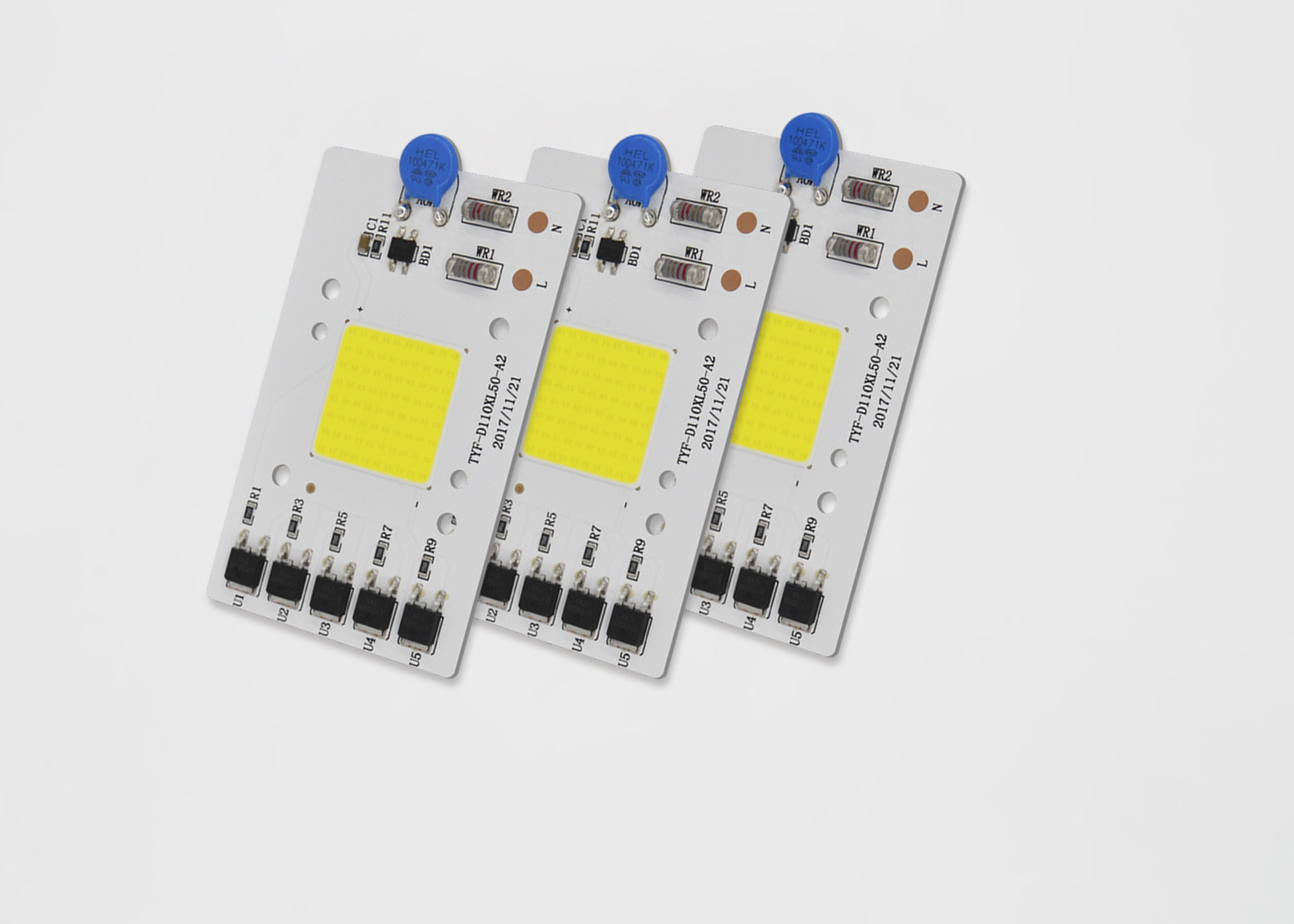

AC COB LED DOB LED 110 V 220 V 230 V 50 W 30 W 20 W bez sterownika sterownik LED cob do wysokiego oświetlenia lekkiej powodzi 3000 k 4000 k 6000 k
DOB | |||||||||||||||
X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
Kod produktu | Klient Kod | Kod IC | Moc Kod | Kod napięcia | Numer seryjny. | DOPROWADZIŁO Kod | CCT Kod | SDCM | Kod CRI | Luminancja | Rok | Miesiąc | Seryjny Num. | ||
Kod modułu | Kod sprawy | Numer seryjny. | Numer seryjny. |
1) kod produktu: C = moduł klienta D = moduł własny
2) Kod klienta i kod modułu: jeśli ① = C, a następnie 4 cyfry dla kodu klienta innego dla kodu modułu samodzielnego
3) Kod IC: jeden znak dla IC
4) Kod zasilania:
Kod zasilania | ||||||||||
01–99 W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K |
5) Kod napięcia: 11 = 110 V, 12 = 120 V, 22 = 220 V, 23 = 230 V
6) Kod CCT
Kod CCT (K) | |||||||||||||
1800 - 2000 | 2000 - 2200 | 2200 - 2400 | 2500 - 2700 | 2700 - 2900 | 3000 - 3200 | 3200 - 3400 | 3500 - 3700 | 4000 - 4300 | 4500 - 4800 | 5000 - 5500 | 5800 - 6300 | 6000 - 6500 | 6500 - 7000 |
18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Pojemniki na chromatyczność
TYF jest zgodny ze standardem ANSI C78.377A dla swojej struktury bin chromatyczności. Dla każdego czworoboku ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.
Rysunek 4-1-1 Chromaticity Bin
Tabela 4-1-2 5-stopniowe pojemniki
CCT | Kroki | Cx | Cy | za | b | theta |
2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53,70 |
3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53,22 |
3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54,00 |
4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53,72 |
5000K | 5 | 0,3447 | 0,3555 | 0,01370 | 0,00590 | 59,62 |
5700K | 5 | 0,3228 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
6000K | 5 | 0.3123 | 0,3228 | 0,01115 | 0,00475 | 58,57 |
Tabela 4--1-3 3-stopniowe pojemniki
CCT | Kroki | Cx | Cy | za | b | theta |
2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53,70 |
3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53,22 |
3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54,00 |
4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53,72 |
5000K | 3 | 0,3447 | 0,3555 | 0,00822 | 0,00354 | 59,62 |
5700K | 3 | 0,3228 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
6000K | 3 | 0.3123 | 0,3228 | 0,00669 | 0,00285 | 58,57 |
Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Moc względna a napięcie, T a = 25 ℃
Rysunek 4-2-2 Względny strumień świetlny w funkcji napięcia, T a = 25 ℃
Rysunek 4-2-3 Wzorzec promieniowania, T a = 25 ℃
POZYCJA | SYMBOL | JEDNOSTKA | TYPOWA Wartość |
Napięcie wejściowe | Vin | V | 230 |
Prąd wejściowy | JEŚLI | mama | 236,2 |
Częstotliwość pracy | fa | Hz | 50/60 |
Moc wejściowa | P | W | 49,49 |
Współczynnik mocy | PF | % | 0,911 |
Całkowite zniekształcenia harmoniczne | THD | % | 45,7% |
Typ ściemniania | RNA □ TRIAC □ PWM □ 0-10 V □ DALI □ DMX □ Inteligentnie □ Inne | ||
Przepustowość | Vs | KV | 1 |
Wytrzymałość elektryczna (AC) | Ve | KV | 1.5 |
Temperatura pracy / obudowy | Ta / Tc | ℃ | 25/85 |
Parametry LED | KACZAN | ||
Strumień świetlny | Φv | Lm | 4680,9 |
Wydajność świetlna | ηv | Lm / w | 94,57 |
Temperatura koloru | CCT | K | 6381 |
Wskaźnik renderowania kolorów | Ra / CRI | % | 70,2 / 59,0 |
Dystrybucja światła | - | - | |
Kąt widzenia | 2θ 1/2 | Deg. | - |
Uwaga:
1) Napięcie robocze nie wskazuje maksymalnego napięcia, którego używają klienci, ale oznacza dopuszczalne napięcie zgodnie z szybkością zmiany napięcia w każdym kraju. Zaleca się, aby temperatura płytki lutowniczej wynosiła poniżej 85 ℃.
2) Pojemniki kolorowe są definiowane podczas operacji przejściowej.
3) Tolerancja pomiaru w naszym testerze wynosi Φv +/- 10% i Ra +/- 2.
4) Tolerancja ± 5% na rozpraszanie mocy.
5) Φv to całkowita moc strumienia świetlnego zmierzona za pomocą zintegrowanej kuli.
6) Przepustowość zgodnie z IEC61000-4-5.
7) Parametry wariantów modułów proszę odwołać się do tabeli 2-2.
Uwagi:
1) Wszystkie wymiary podano w milimetrach (tolerancja: ± 0,2 mm)
2) Skala: brak
Uwaga:
1) TYF Opto. Zaleca się moduł DOB, aby utrzymać temperaturę złącza poniżej maksymalnej temperatury złącza (tabela 2-4).
Temperatura ołowiu LED i temperatura górnej obudowy mierzona za pomocą termopary. Temperatury LED i IC Unction można obliczyć za pomocą poniższych wzorów.
Ts_max = Tj_max-Rθj-s * Pd
Na przykład:
Jeśli temperatura diody LED i temperatura w górnej części układu scalonego wynoszą 90 ℃, to temperatura złącza LED
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
i temperatura złącza IC
Tj = Ts_max + Rθj-s * Pd = 90 15 + 15 ℃ / W * 2 W = 120 ℃
Oddawanie żywicy silikonowej DOB (AC-COB)
TYF Opto. Moduły LED produkty, pakowane w plastikową tacę, według różnych rozmiarów, XX PC na każdą plastikową tacę, jak pokazano poniżej. produkty bez plastikowego pudełka zapakowane w woreczki z bąbelkami, w celu uniknięcia ciśnienia zewnętrznego, wybierz inną torebkę bąbelkową, w zależności od wielkości produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zaplombowany, jak pokazano na następujące.
1) xx moduł LED PCS na tacę 4) Informacje i opakowanie skrzynki
2) Stos tacki i taśmowanie, tace modułowe XX LED i dodatkowe 1 tace na bombonierki. Dodaj żel krzemionkowy (po 1) na wierzchu tacy
3) Uszczelnienie opakowania
