Detale:

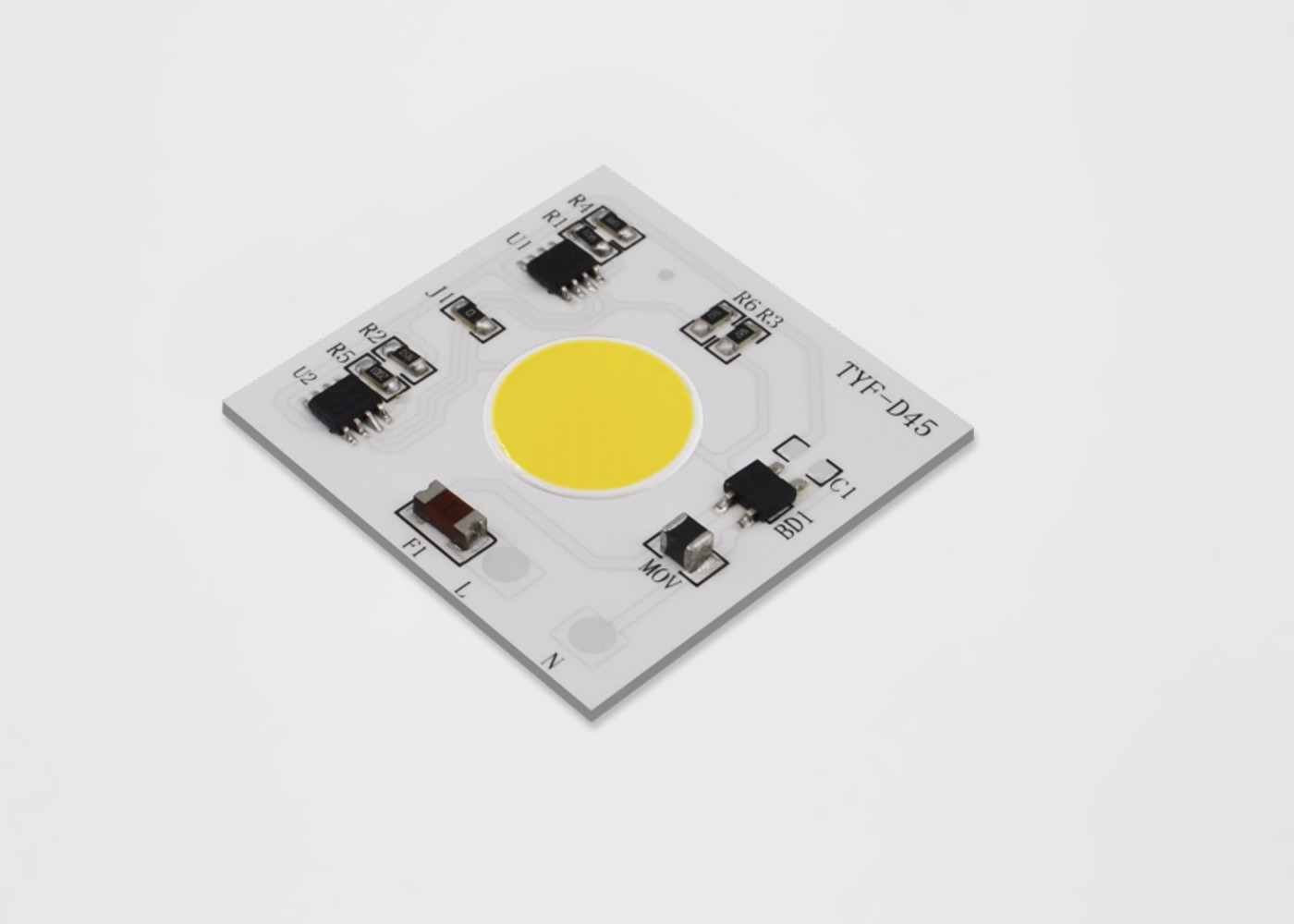

Nazwa przedmiotu: AC COB chip niska migotanie
Typ produktu: moduł AC
Napięcie: 110 V / 220 V
Miejsce pochodzenia: ShenZhen, Chiny
Model: TYF D4545
MOQ: 1 zestaw
1. Cechy produktu
- Łączy bezpośrednio z napięciem sieci AC
- Wysoka wydajność i współczynnik mocy
- Długi czas życia
- Prosta LM
- Rosh Zgodny
- Regulacja napięcia liniowego
- Łatwy montaż
- Produkt bezołowiowy
2. Aplikacje:
3. Charakterystyka elektryczna i optyczna (Ta = 25 ℃ ) Tabela 2-1
| POZYCJA | SYMBOL | JEDNOSTKA | TYPOWA Wartość |
| Napięcie wejściowe | Vin | V | 230 |
| Prąd wejściowy | JEŚLI | mama | 135,7 |
| Częstotliwość pracy | fa | Hz | 50/60 |
| Moc wejściowa | P | W | 31.06 |
| Współczynnik mocy | PF | ％ | 0,996 |
| Całkowite zniekształcenia harmoniczne | THD | ％ | 12,8% |
| Typ ściemniania | ■ NA □ TRIAC □ PWM □ 0-10 V □ DALI □ DMX □ Inteligentnie □ Inne |
| Przepustowość | Vs | KV | 1 |
| Wytrzymałość elektryczna (AC) | Ve | KV | 4 |
| Temperatura pracy / obudowy | Ta / Tc | ℃ | 25/85 |
| Parametry LED | KACZAN |
| Strumień świetlny | Φv | Lm | 3092.3 |
| Wydajność świetlna | ηv | Lm / w | 99,54 |
| Temperatura koloru | CCT | K | 3032 |
| Wskaźnik renderowania kolorów | Ra / CRI | ％ | 84,2 / 79,1 |
| Dystrybucja światła | - | - | |
| Kąt widzenia | 2θ 1/2 | Deg. | - |
4. Właściwości optyczne
4.1 Pojemniki na chromatyczność
TYF jest zgodny ze standardem ANSI C78.377A dla swojej struktury bin chromatyczności. Dla każdego czworoboku ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.
Tabela 4-1 5-stopniowe pojemniki
| CCT | Kroki | Cx | Cy | za | b | theta |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53,70 |
| 3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53,22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54,00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53,72 |
| 5000K | 5 | 0,3447 | 0,3555 | 0,01370 | 0,00590 | 59,62 |
| 5700K | 5 | 0,3228 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
| 6000K | 5 | 0.3123 | 0,3228 | 0,01115 | 0,00475 | 58,57 |
Tabela 4-2 3-stopniowe pojemniki
| CCT | Kroki | Cx | Cy | za | b | theta |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53,70 |
| 3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53,22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54,00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53,72 |
| 5000K | 3 | 0,3447 | 0,3555 | 0,00822 | 0,00354 | 59,62 |
| 5700K | 3 | 0,3228 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
| 6000K | 3 | 0.3123 | 0,3228 | 0,00669 | 0,00285 | 58,57 |
4.2 Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Moc względna a napięcie, T a = 25 ℃
Rysunek 4-2-2 Względny strumień świetlny w funkcji napięcia, T a = 25 ℃
Rysunek 4-2-3 Wzorzec promieniowania, T a = 25 ℃
5 . Kluczowe dane techniczne / funkcje specjalne:
1. Jedź bezpośrednio do napięcia AC linii: 120 / 230V, Brak sterowników AC / DC
2. Z OTR, OVP, OCP, Surge Capacity, 1000V
3. Wysokie PF, certyfikaty CE / UL
4. Dobra spójność kolorów, wysoka CRI
5. Temperatura otoczenia: -20-50 ℃, temperatura obudowy: <70 ℃
6. Mały rozmiar, elastyczna konstrukcja, rozmiar PCB, CCT, moc, można dostosować do potrzeb klienta.
7. Czas życia> 30 000 godzin
6. Opakowanie
TYF Opto. Moduły LED produkty, pakowane w plastikową tacę, według różnych rozmiarów, XX PC na każdą plastikową tacę, jak pokazano poniżej. produkty bez plastikowego pudełka zapakowane w woreczki z bąbelkami, w celu uniknięcia ciśnienia zewnętrznego, wybierz inną torebkę bąbelkową, w zależności od wielkości produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zaplombowany, jak pokazano na następujące.
1) xx moduł LED PCS na tacę 4) Informacje i opakowanie skrzynki
2) Stos tacki i taping, moduł LED XX
tace i dodatkowe 1 tace dla każdego z nich
pudełko. Dodaj żel krzemionkowy (po 1) na wierzchu tacy
3) Uszczelnienie opakowania
