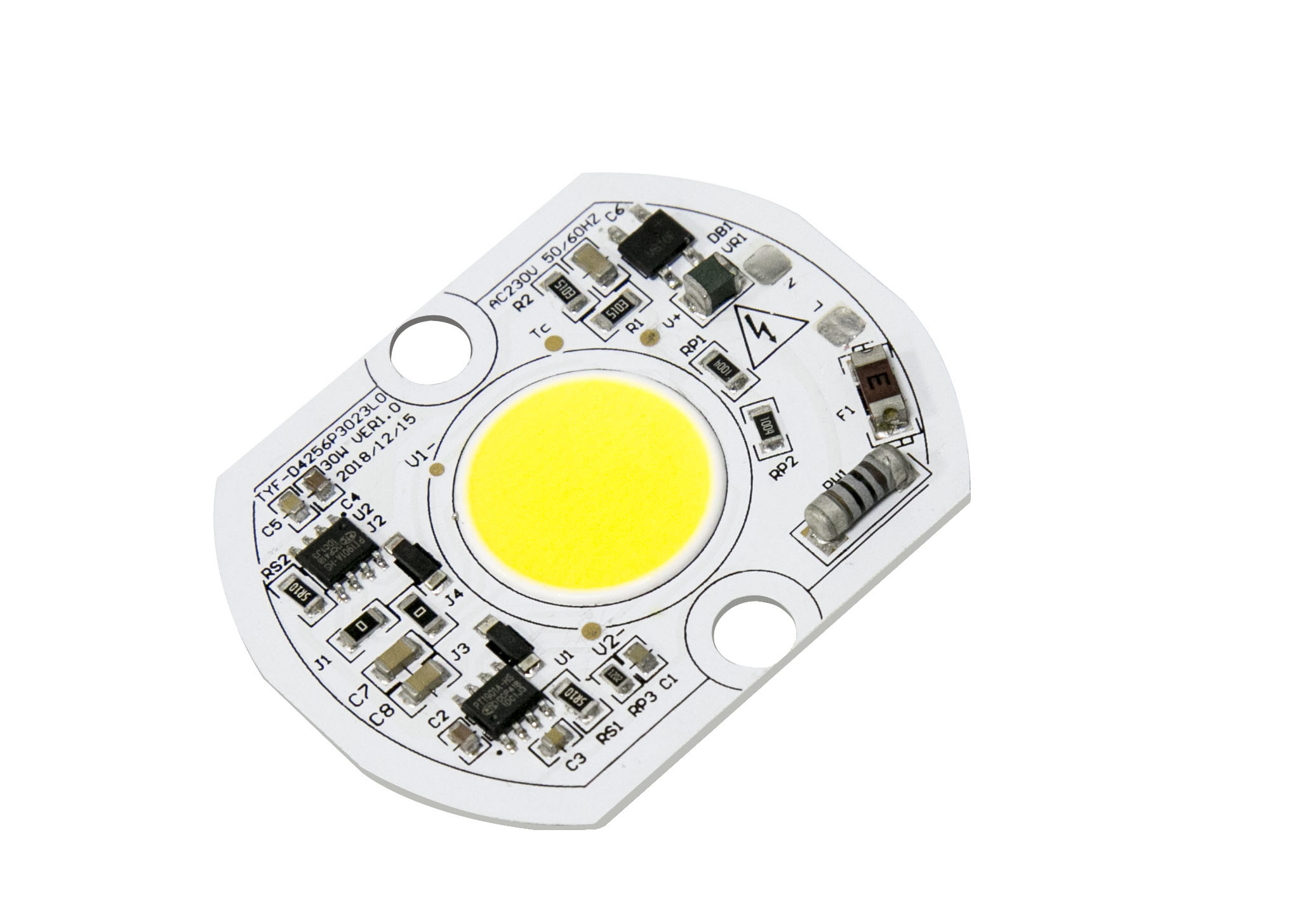

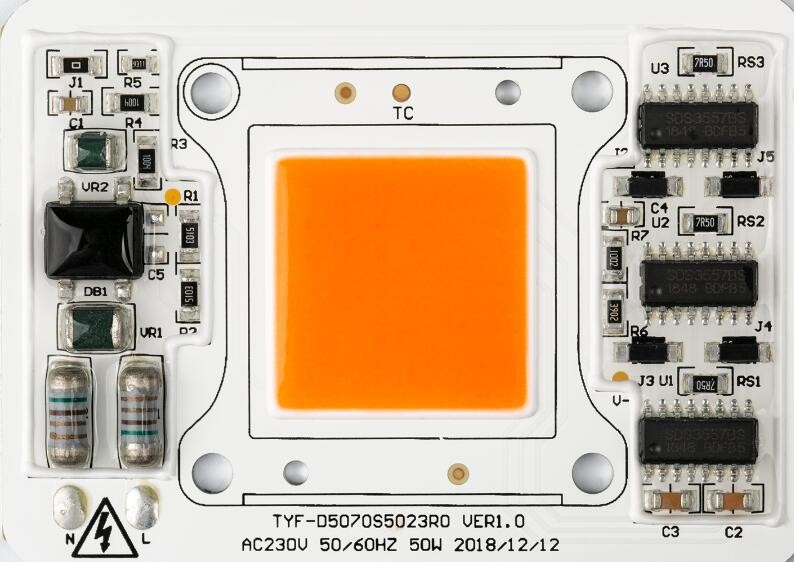

Ściana wewnętrzna AC COB LEDReflektorAC230V 12W 3000K 4000K 6000K 70Ra 80Ra sterownik na pokładzie aluminiowa płytka drukowana
Cechy
• Można go podłączyć bezpośrednio do napięcia sieciowego AC.
• Produkt charakteryzuje się wysokim współczynnikiem mocy i niskim całkowitym zniekształceniem harmonicznym.
• Oferuje wysoką wydajność i jasność.
• Produkt charakteryzuje się długą żywotnością i wysoką niezawodnością.
• Charakteryzuje się niskimi zakłóceniami elektromagnetycznymi.
• Produkt posiada proste zestawienie materiałów (BOM).
• Spełnia normy CE i UL oraz jest zgodny z przepisami ROHS i REACH.
• Produkt jest łatwy w montażu.
| Data urodzenia |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Kod produktu |
Klient
Kod
|
Kod IC |
Moc
Kod
|
Kod napięcia
|
Numer seryjny |
PROWADZONY
Kod
|
CCT
Kod
|
SDCM |
Kod CRI |
Luminancja |
Rok |
Miesiąc |
Seryjny
numer
|
| |
Kod modułu |
|
|
|
Kod sprawy |
Numer seryjny |
|
|
|
|
|
Numer seryjny |
1) kod produktu: C=Moduł klienta D=Moduł własny
2) Kod klienta i kod modułu: jeśli ①=C, to 4 cyfry dla kodu klienta, w przeciwnym razie dla własnego kodu modułu
3) Kod IC: jeden znak dla IC
4) Kod zasilania:
| Kod zasilania |
| 01-99W |
100 W |
120 W |
150 W |
200 W |
250 W |
300 W |
350 W |
400 W |
450 W |
500 W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Kod napięcia: 11=110V,12=120V,22=220V,23=230V
6) Kod CCT
| Kod CCT (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Charakterystyki elektryczne i optyczne (Ta=25℃) Tabela 2-1
| PRZEDMIOT |
SYMBOL |
JEDNOSTKA |
TYPOWA wartość |
| Napięcie wejściowe |
Vin |
V |
230 |
| Prąd wejściowy |
JEŚLI |
mama |
52,5 |
| Częstotliwość robocza |
F |
Hz |
50/60 |
| Moc wejściowa |
P |
W |
12 |
| Współczynnik mocy |
PF |
％ |
0,95 |
| Całkowite zniekształcenia harmoniczne |
THD |
％ |
17 % |
| Rodzaj ściemniania |
RNA☑TRIAK □ PWM □ 0-10V □ DALI□DMX □ Smart □ Inne |
| Pojemność skokowa |
Vs |
KV |
0,8 |
| Wytrzymałość elektryczna (AC) |
Ve |
KV |
- |
| Temperatura pracy/obudowy |
Ta/Tc |
℃ |
25/85 |
| Parametry LED |
KACZAN |
| Strumień świetlny |
Φv |
Lm
|
1445 |
| Wydajność świetlna |
ηv |
mb/w |
120 |
| Temperatura koloru |
CCT |
k |
4068 |
| Indeks oddawania barw |
Ra/CRI |
％ |
80,5 |
| Dystrybucja światła |
- |
- |
- |
| Kąt widzenia |
2θ 1/2 |
stopień |
- |
Właściwości optyczne
Pojemniki chromatyczności
TYF jest zgodny ze standardem ANSI C78.377A w zakresie struktury przedziału chromatyczności.Dla każdego czworokąta ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.
Tabela 4-1 Pojemniki 5-stopniowe
| CCT |
Kroki |
Cx |
Cy |
A |
B |
teta |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000 tys |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53.22 |
| 3500 tys |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54.00 |
| 4000 tys |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000 tys |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59.09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Tabela 4-2 Pojemniki 3-stopniowe
| CCT |
Kroki |
Cx |
Cy |
A |
B |
teta |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000 tys |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53.22 |
| 3500 tys |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54.00 |
| 4000 tys |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000 tys |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59.09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Względna moc w funkcji napięcia, TA=25℃
Rysunek 4-2-3 Promienny wzór, TA=25℃
| PRZEDMIOT |
SYMBOL |
JEDNOSTKA |
Wartość |
| Rozpraszanie mocy |
Pd |
W |
12 |
| Prąd przemienny (RMS) |
JEŚLI |
mama |
52,5 |
| Napięcie AC (RMS) |
Vin |
V |
200~240 |
| Temperatura złącza LED |
Tj-LED |
℃ |
110 |
| Temperatura złącza IC |
Tj-IC |
℃ |
150 |
| Górna część IC temperatury IC |
tp |
℃ |
100 |
| Rezystancja termiczna LED (złącze / punkt lutowania) |
Rthj-s |
℃/W |
20 |
| Rezystancja termiczna IC (złącze / punkt lutowania) |
Rthj-s |
℃/W |
- |
| temperatura robocza |
Szczyt |
℃ |
-20~+85 |
| Temperatura przechowywania |
Ts |
℃ |
-30~+100 |
| Czułość ESD (HBM) |
Vesd |
KV |
±2 |
| Temperatura lutowania (rozpływ) |
Tsld |
℃ |
- |
| Temperatura lutowania (ręka) |
Tsld |
℃ |
350 3S |
Uwagi:
1) Wszystkie wymiary podano w milimetrach. (Tolerancja: ± 0,2 mm)
2)Skala: brak
TYF Opto.Produkty z modułami LED, zapakowane w plastikową tacę, według różnych rozmiarów, XX sztuk na każdą plastikową tacę, jak pokazano poniżej.produkty bez plastikowego pudełka zapakowane w torebki bąbelkowe, aby zapobiec ciśnieniu zewnętrznemu, wybierz inną torebkę bąbelkową, zgodnie z rozmiarem produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, jak pokazano na następujące.
1) Moduł LED xx PCS na tacę 4) Informacje o opakowaniu i opakowaniu
2) Stos tacek i taśma, moduł XX LED tace i dodatkowe 1 atrapy tacek skrzynka.Dodaj żel krzemionkowy (po 1 szt.) na wierzch tacy
3) Uszczelnienie opakowania
