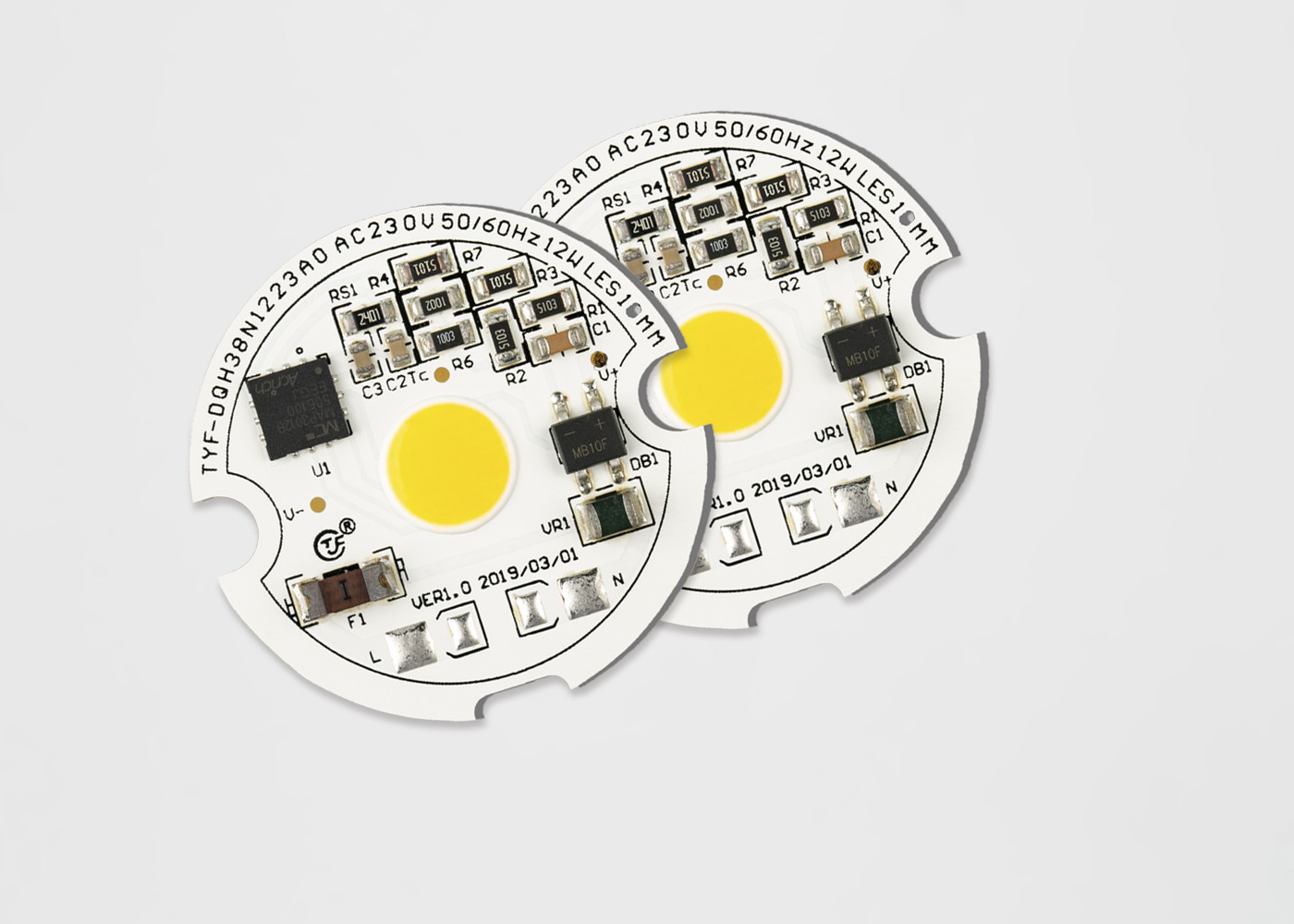

Moduł LED 3w 5w 6w 9w 12w AC 110V 220V Driverless 120lm / W Wysoka skuteczność

Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: TYF
Orzecznictwo: CE CB UL ROHS
Numer modelu: D38
Minimalne zamówienie: Negocjacji
Cena: negotiable
Szczegóły pakowania: Pudełko
Czas dostawy: 15 dni roboczych
Zasady płatności: T / T, L / C, D / A, D / P
Możliwość Supply: dziesięć tysięcy
Szczegóły informacji
Modelu: DQ038 Średnica: φ37
Napięcie: 220 / 110V Mocy: 10W
CCT: 3000K 4000K 6000K CRI: 80
Skuteczność (lm / w): 120lm / w PF: > 0,9
THD: 20% Ściemnianie: Tak
Podkreślić:

moduł led bez sterownika

,

wodoodporny moduł led


opis produktu

Moduł wysokiej jakości3w 5w 6w 9w 12w LED 110V 220V Sterownik AC COB LED 3000K 4000K 6000K chip Bridgelux wewnątrz

  • Łączy bezpośrednio napięcie sieciowe AC
  • Wysoki PF i niski THD
  • Wysoka wydajność i wysoka jasność
  • Długa żywotność i wysoka niezawodność
  • Niski EMI
  • Prosta LM
  • Zgodny z normami CE i UL
  • Zgodność z ROHS i REACH
  • Łatwy montaż

DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Kod produktu

Klient

Kod

Kod IC

Moc

Kod

Kod napięcia

Numer seryjny.

DOPROWADZIŁO

Kod

CCT

Kod

SDCM Kod CRI Luminancja Rok Miesiąc

Seryjny

Num.

Kod modułu Kod sprawy Numer seryjny. Numer seryjny.

1) kod produktu: C = moduł klienta D = moduł własny

2) Kod klienta i kod modułu: jeśli ① = C, a następnie 4 cyfry dla kodu klienta innego dla kodu modułu samodzielnego

3) Kod IC: jeden znak dla IC

4) Kod zasilania:

Kod zasilania
01–99 W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K0

5) Kod napięcia: 11 = 110 V, 12 = 120 V, 22 = 220 V, 23 = 230 V

6) Kod CCT

Kod CCT (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65

Charakterystyka elektryczna i optyczna (Ta = 25 ℃) Tabela 2-1

POZYCJA SYMBOL JEDNOSTKA TYPOWA Wartość
Napięcie wejściowe Vin V 230
Prąd wejściowy JEŚLI mama 42,35
Częstotliwość pracy fa Hz 50/60
Moc wejściowa P W 9.431
Współczynnik mocy PF 0,969
Całkowite zniekształcenia harmoniczne THD 21,6%
Typ ściemniania RNA □ TRIAC □ PWM □ 0-10 V □ DALI ☑ DMX □ Inteligentny □ Inne
Przepustowość Vs KV 0,5
Wytrzymałość elektryczna (AC) Ve KV -
Temperatura pracy / obudowy Ta / Tc 25/85
Parametry LED KACZAN
Strumień świetlny Φv Lm 1068.3
Wydajność świetlna ηv Lm / w 113.3
Temperatura koloru CCT K 4068
Wskaźnik renderowania kolorów Ra / CRI 82,3 / 75,4
Dystrybucja światła - - -
Kąt widzenia 2θ 1/2 Deg. -

Właściwości optyczne

Pojemniki na chromatyczność

TYF jest zgodny ze standardem ANSI C78.377A dla swojej struktury bin chromatyczności. Dla każdego czworoboku ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.

Tabela 4-1 5-stopniowe pojemniki

CCT Kroki Cx Cy za b theta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3555 0,01370 0,00590 59,62
5700K 5 0,3228 0,3417 0,01243 0,00533 59,09
6000K 5 0.3123 0,3228 0,01115 0,00475 58,57

Tabela 4-2 3-stopniowe pojemniki

CCT Kroki Cx Cy za b theta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3555 0,00822 0,00354 59,62
5700K 3 0,3228 0,3417 0,00746 0,00320 59,09
6000K 3 0.3123 0,3228 0,00669 0,00285 58,57

Typowe krzywe elektryczne i optyczne

Rysunek 4-2-1 Moc względna a napięcie, T a = 25 ℃

Rysunek 4-2-2 Względny strumień świetlny w funkcji napięcia, T a = 25 ℃

Rysunek 4-2-3 Wzorzec promieniowania, T a = 25 ℃

POZYCJA SYMBOL JEDNOSTKA Wartość
Rozpraszanie mocy Pd W 12.6
Prąd AC (RMS) JEŚLI mama 58
Napięcie AC (RMS) Vin V 200 ~ 240
Temperatura złącza LED Tj-LED 110
IC Junction Temperature Tj-IC 150
Początek IC temperatury IC Tp 100
Rezystancja termiczna LED (punkt połączenia / lutowania) Rthj-s ℃ / W 20
Opór cieplny IC (punkt połączenia / lutowania) Rthj-s ℃ / W -
temperatura robocza Top -20 ~ + 85
Temperatura przechowywania Ts -30 ~ + 100
Wrażliwość ESD (HBM) Vesd KV ± 2
Temperatura lutowania (przepływ) Tsld -
Temperatura lutowania (ręczna) Tsld 350 3S

Uwagi:

1) Wszystkie wymiary podano w milimetrach (tolerancja: ± 0,2 mm)

2) Skala: brak

Uwaga:

1) TYF Opto. Zaleca się moduł DOB, aby utrzymać temperaturę złącza poniżej maksymalnej temperatury złącza (tabela 2-4).

Temperatura ołowiu LED i temperatura górnej obudowy mierzona za pomocą termopary. Temperatury LED i IC Unction można obliczyć za pomocą poniższych wzorów.

Ts_max = Tj_max-Rθj-s * Pd

Na przykład:

Jeśli temperatura diody LED i temperatura w górnej części układu scalonego wynoszą 90 ℃, to temperatura złącza LED

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

i temperatura złącza IC

Tj = Ts_max + Rθj-s * Pd = 90 15 + 15 ℃ / W * 2 W = 120 ℃

Oddawanie żywicy silikonowej DOB (AC-COB)

TYF Opto. Moduły LED produkty, pakowane w plastikową tacę, według różnych rozmiarów, XX PC na każdą plastikową tacę, jak pokazano poniżej. produkty bez plastikowego pudełka zapakowane w woreczki z bąbelkami, w celu uniknięcia ciśnienia zewnętrznego, wybierz inną torebkę bąbelkową, w zależności od wielkości produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, następujące.

1) xx moduł LED PCS na tacę 4) Informacje i opakowanie skrzynki

2) Stos tacki i taśmowanie, tace modułowe XX LED i dodatkowe 1 tace na bombonierki. Dodaj żel krzemionkowy (po 1) na wierzchu tacy

3) Uszczelnienie opakowania
