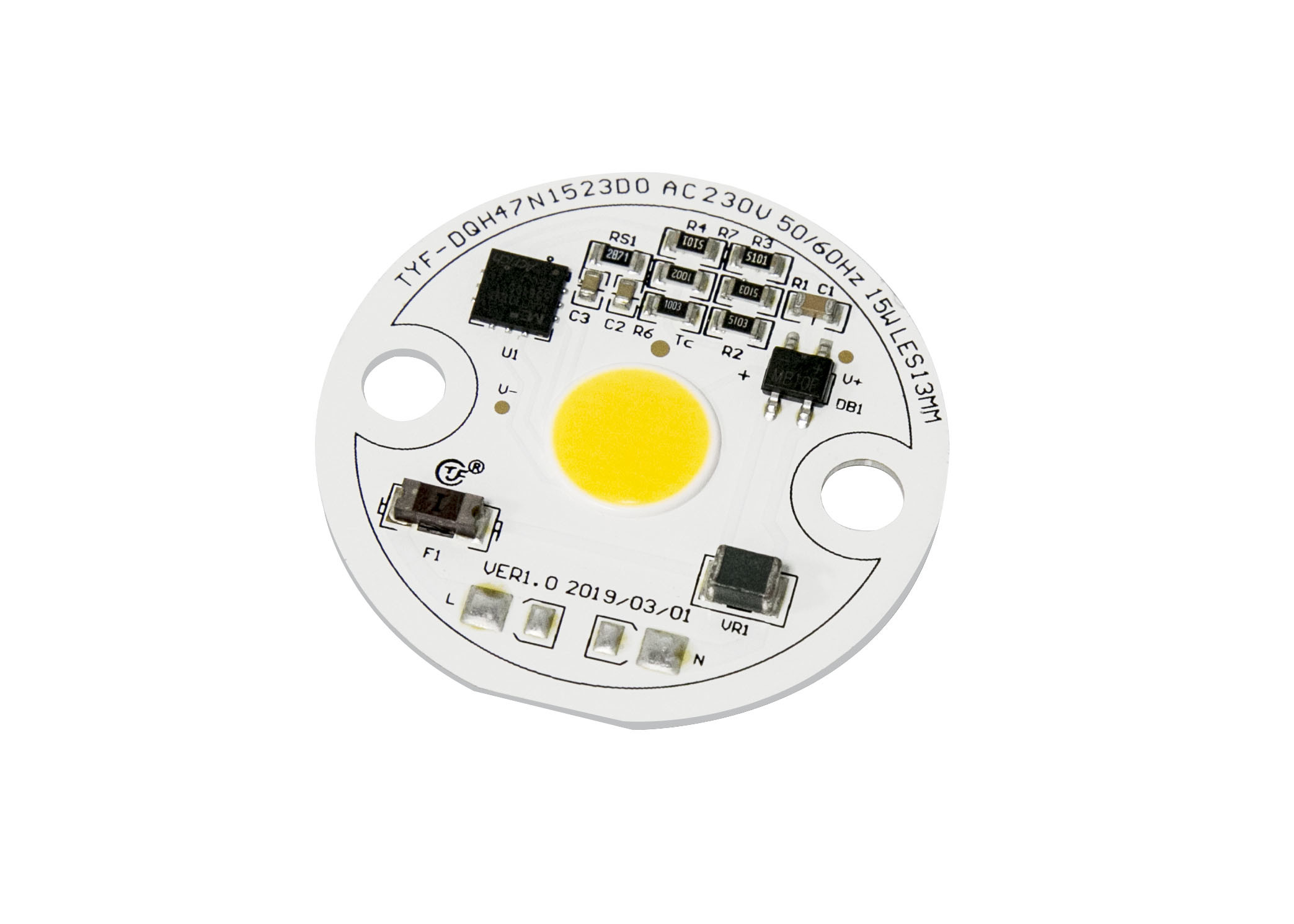

AC COB Reflektor LED Moduł Led AC230V, aluminiowy moduł Led PCB 15W 3000K 4000K 6000K 70Ra 80Ra sterownik na płycie Aluminiowa płytka drukowana
TYF-DQH47N1512D0.pdf
- Podłączony bezpośrednio do napięcia AC bez sterownika;
- Moduł ze zintegrowanymi komponentami;
- Ekonomiczne rozwiązanie jednoczęściowe;
- Wysoka wydajność, wysoki współczynnik mocy i niskie zniekształcenia harmoniczne;
- Wysoki współczynnik oddawania barw (≥80);
- Wysoka skuteczność świetlna 100LM/W;
- Trzyletnia gwarancja;
- Zatwierdzona dioda LED LM80
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Kod produktu |
Klient
Kod
|
Kod IC |
Moc
Kod
|
Kod napięcia
|
Numer seryjny |
DOPROWADZIŁO
Kod
|
CCT
Kod
|
SDCM |
Kod CRI |
luminancja |
Rok |
Miesiąc |
Seryjny
Liczb.
|
| |
Kod modułu |
|
|
|
Kod sprawy |
Numer seryjny |
|
|
|
|
|
Numer seryjny |
1) kod produktu: C = moduł klienta D = moduł własny
2) Kod klienta i kod modułu: jeśli =C, to 4 cyfry dla kodu klienta, w przeciwnym razie dla kodu modułu własnego
3) Kod IC: jeden znak dla IC
4) Kod zasilania:
| Kod zasilania |
| 01-99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Kod napięcia: 11=110V,12=120V,22=220V,23=230V
6) Kod CCT
| Kod CCT (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Charakterystyka elektryczna i optyczna (Ta = 25 ℃) Tabela 2-1
| PRZEDMIOT |
SYMBOL |
JEDNOSTKA |
TYPOWA Wartość |
| Napięcie wejściowe |
Vin |
V |
230 |
| Prąd wejściowy |
JEŚLI |
mama |
70 |
| Częstotliwość pracy |
F |
Hz |
50/60 |
| Moc wejściowa |
P |
W |
14,7 |
| Współczynnik mocy |
PF |
? |
0,95 |
| Całkowite zniekształcenia harmoniczne |
THD |
? |
14,5% |
| Typ ściemniania |
RNA□TRIAK □ PWM □ 0-10 V □ DALI □ DMX □ Inteligentne □ Inne |
| Pojemność udarowa |
Vs |
KV |
0,8 |
| Wytrzymałość elektryczna (AC) |
Ve |
KV |
AC1.5 |
| Temperatura pracy/obudowa |
Ta/Tc |
℃ |
25/85 |
| Parametry LED |
KACZAN |
| Strumień świetlny |
v |
Lm |
1630 |
| Skuteczność świetlna |
v |
lm/w |
111 |
| Temperatura koloru |
CCT |
K |
4037 |
| Wskaźnik oddawania barw |
Ra/CRI |
? |
81 |
| Dystrybucja światła |
- |
- |
- |
| Kąt widzenia |
2θ 1/2 |
Stopnie |
- |
Właściwości optyczne
Pojemniki chromatyczności
TYF jest zgodny z normą ANSI C78.377A dotyczącą struktury pojemnika na chromatyczność.Dla każdego czworokąta ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.
Tabela 4-1 5-stopniowe pojemniki
| CCT |
Kroki |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53,70 |
| 3000K |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53,22 |
| 3500K |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54,00 |
| 4000K |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000K |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59,62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59.09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58,57 |
Tabela 4-2 3-stopniowe pojemniki
| CCT |
Kroki |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53,70 |
| 3000K |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53,22 |
| 3500K |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54,00 |
| 4000K |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000K |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59,62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59.09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58,57 |
Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Moc względna a napięcie, Ta =25℃
Rysunek 4-2-2 Względny strumień świetlny w funkcji napięcia, Ta =25℃
Rysunek 4-2-3 Wzór promieniowania, Ta =25℃
| PRZEDMIOT |
SYMBOL |
JEDNOSTKA |
Wartość |
| Rozpraszanie mocy |
Pd |
W |
15 |
| Prąd AC (RMS) |
JEŚLI |
mama |
65,4 |
| Napięcie AC (RMS) |
Vin |
V |
200~240 |
| Temperatura złącza LED |
Tj-LED |
℃ |
110 |
| Temperatura złącza IC |
Tj-IC |
℃ |
150 |
| Górna część temperatury IC IC |
Tp |
℃ |
100 |
| Odporność termiczna LED (złącze / punkt lutowania) |
Rthj-s |
℃/W |
20 |
| IC Odporność termiczna (złącze / punkt lutowania) |
Rthj-s |
℃/W |
- |
| temperatura robocza |
Szczyt |
℃ |
-20~+85 |
| Temperatura przechowywania |
Ts |
℃ |
-30~+100 |
| Czułość ESD (HBM) |
Wesd |
KV |
±2 |
| Temperatura lutowania (rozpływ) |
Tsld |
℃ |
- |
| Temperatura lutowania (ręcznie) |
Tsld |
℃ |
350 3S |
Uwagi:
1) Wszystkie wymiary podano w milimetrach. (Tolerancja: ± 0,2 mm)
2) Skala: Brak
Notatka:
1) TYF Opto.Zalecany jest moduł DOB, aby utrzymać temperaturę złącza poniżej maksymalnej specyfikacji temperatury złącza (Tabela 2-4).
Temperatura przewodów LED i temperatura top case IC mierzona termoparą.Temperatury diod LED i IC można obliczyć za pomocą poniższych wzorów.
Ts_max=Tj_max-Rθj-s * Pd
Na przykład:
Jeśli temperatura ołowiu LED i temperatura górnej obudowy IC wynoszą 90 ℃, to temperatura złącza LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12℃/W* 1 W = 102℃
i temperatura złącza IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15 ℃/W*2 W= 120 ℃
Żywica silikonowa DOB (AC-COB) Handing
TYF Opto.Produkty modułów LED, zapakowane w plastikowe tacki, według różnych rozmiarów, po XX szt. każda plastikowa taca, jak pokazano poniżej.produkty bez plastikowego pudełka zapakowane w torebki bąbelkowe, aby zapobiec ciśnieniu zewnętrznemu, wybierz inną torebkę bąbelkową, zgodnie z rozmiarem produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, jak pokazano na następujące.
1) xx moduł LED PCS na tacę 4) Informacje o pudełku i opakowanie
2) Stos tac i taśma, moduł LED XX tace i dodatkowe 1 atrapy tac każda do góry skrzynka.Dodaj żel krzemionkowy (po 1 szt.) na wierzch tacy
3) Uszczelnianie opakowania
