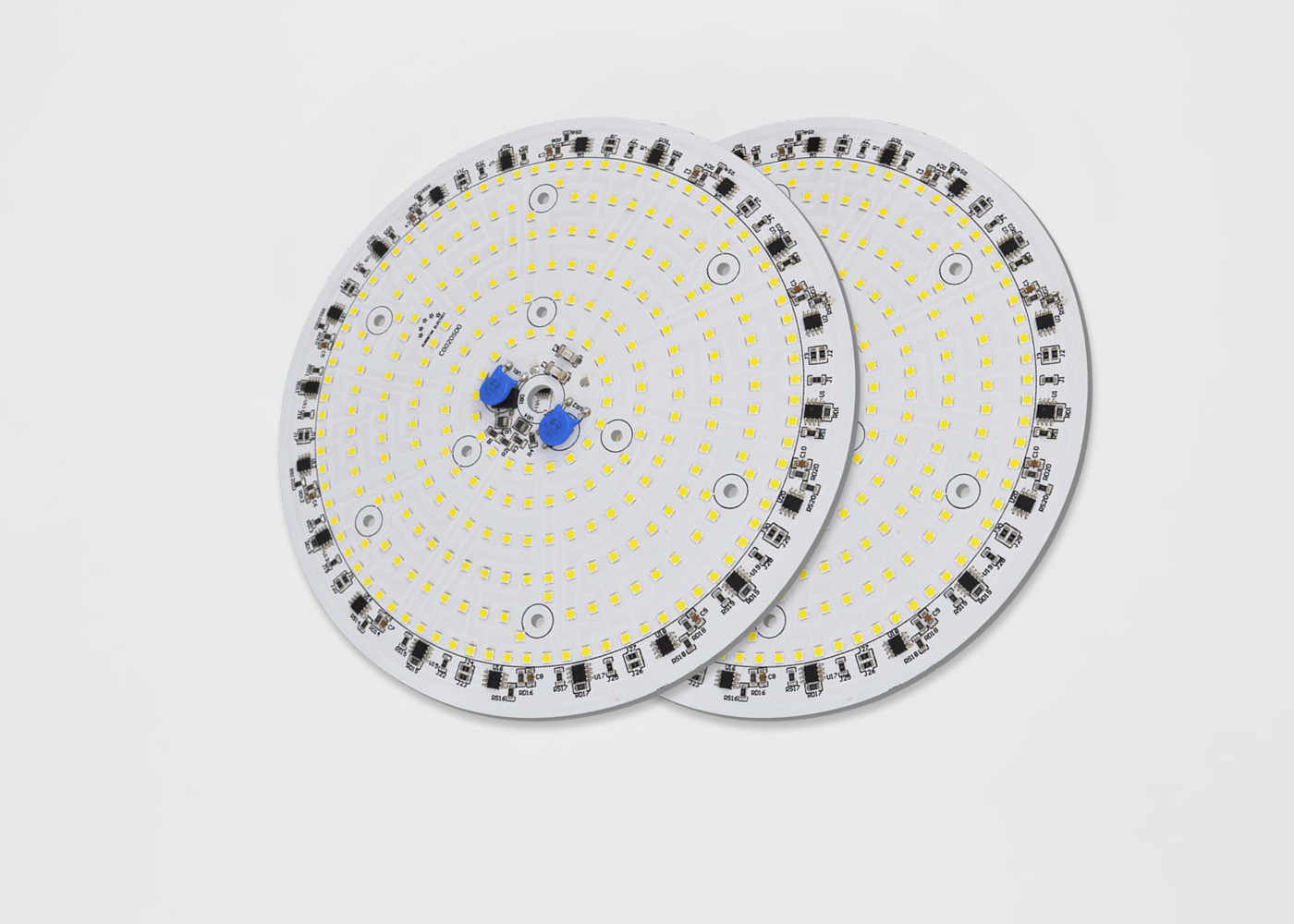

Moduł ledowy AC230V 200 w, moduł led Ac Bez promieniowania z liniowym układem scalonym Ic

Płytka drukowana 230V LED bez sterownika w Floodlight100w 150W 200W 200W LED moduł dobowy z liniowym układem scalonym

TYF-DQ195SD023G0.pdf

• Podłączony bezpośrednio do napięcia prądu przemiennego bez sterownika;
• Moduł ze zintegrowanymi komponentami;
• Ekonomiczne rozwiązanie jednoczęściowe;
• Wysoka wydajność, wysoki współczynnik mocy i niskie zniekształcenia harmoniczne;
• Wysoki współczynnik oddawania barw (≥70);
• Wysoka skuteczność świetlna 130 LM / W;
• Trzyletnia gwarancja;
• Diody LED zatwierdzone LM80
• Zastosowanie: światło powodziowe

1) kod produktu: C = moduł klienta D = moduł własny

2) Kod klienta i kod modułu: jeśli①= C, a następnie 4 cyfry dla kodu klienta lub inny dla kodu modułu własnego

3) Kod IC: jeden znak dla IC

4) Kod zasilania:

5) Kod napięcia: 11 = 110 V, 12 = 120 V, 22 = 220 V, 23 = 230 V.

6) Kod CCT

Pojemniki chromatyczności

TYF complies with the ANSI C78.377A standard for its chromaticity bin structure. TYF jest zgodny ze standardem ANSI C78.377A ze względu na swoją strukturę pojemnika chromatycznego. For each ANSI quadrangle for the CCT range of 2700K to 6500K, TYF provides 5 Bins and 3 Bins. Dla każdego czworokąta ANSI dla zakresu CCT od 2700 K do 6500 K TYF zapewnia 5 pojemników i 3 pojemniki.

Rysunek 4-1-1 Pojemnik chromatyczności

Tabela 4-1-2 5-stopniowe pojemniki

Tabela 4-1-3 3-stopniowe pojemniki

Typowe krzywe elektryczne i optyczne

Rysunek 4-2-1 Moc względna a napięcie, T_za= 25 ℃

Rysunek 4-2-3 Wzór promieniowania, T_za= 25 ℃

Uwaga:

1) Operating Voltage doesn't indicate the maximum voltage which customers use but means tolerable voltage according to each country's voltage variation rate. 1) Napięcie robocze nie wskazuje maksymalnego napięcia używanego przez klientów, ale oznacza napięcie dopuszczalne w zależności od tempa zmian napięcia w każdym kraju. It is recommended that the solder pad temperature should be below 85℃. Zaleca się, aby temperatura lutu była niższa niż 85 ℃.

2) Kolorowe pojemniki są definiowane przy pracy przejściowej.

3) Tolerancja pomiaru w naszym testerze wynosi Φv +/- 10% i Ra +/- 2.

4) Tolerancja ± 5% na rozpraszanie mocy.

5) Φv to całkowity strumień świetlny mierzony za pomocą zintegrowanej kuli.

6) Zdolność udarowa zgodnie z IEC61000-4-5.

7) Parametry modułów wariantów znajdują się w tabeli 2-2.

Uwagi:

1) Wszystkie wymiary podano w milimetrach. (Tolerancja: ± 0,2 mm)

2) Skala: brak

Uwaga:

1)TYF Opto. 1) TYF Opto. DOB Module is Recommended to keep the junction temperature under maximum junction temperature spec.(Table 2-4). Moduł DOB jest zalecany do utrzymywania temperatury złącza poniżej specyfikacji maksymalnej temperatury złącza (Tabela 2-4).

LED lead temperature and IC top case temperature measured with thermocouple. Temperatura ołowiu LED i temperatura górnej obudowy IC mierzone za pomocą termopary. LED and IC unction temperatures can be calculated using the formulas as follow. Temperatury wydzielania LED i IC można obliczyć za pomocą poniższych wzorów.

Ts_max = Tj_max-Rθj-s * Pd

Na przykład:

Jeśli temperatura ołowiu LED i temperatura górnej obudowy IC wynoszą 90 ℃, to temperatura złącza LED

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

i temperatura złącza IC

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃

Żywica silikonowa do przenoszenia DOB (AC-COB)

TYF Opto. TYF Opto. LED modules products, packed in plastic Tray, according to different size, XX PCs each plastic Tray, as shown in the following. Produkty modułów LED, zapakowane w plastikową tacę, według różnych rozmiarów, XX szt. Każda plastikowa taca, jak pokazano poniżej. products without plastic box packed in bubble bags, in order to prevent the outside pressure, choose different bubble bag, according to the product size in each pack of XX products, packaged product will be stored in the form of carton and sealed, as shown in the following. produkty bez plastikowego pudełka zapakowane w worki bąbelkowe, aby zapobiec naciskowi zewnętrznemu, wybierz inną torebkę bąbelkową, w zależności od wielkości produktu w każdym opakowaniu XX produktów, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, jak pokazano w następujące.

1) xx Moduł LED PCS na tacę 4) Informacje o pudełku i opakowanie

2) Stos i taping kasety, moduł XX LED tace i dodatkowe 1 manekiny box. pudełko. Add silica gel (1 each) on top of the tray Dodaj żel krzemionkowy (po 1) na wierzch tacy

3) Uszczelnianie opakowania
