Szczegóły:

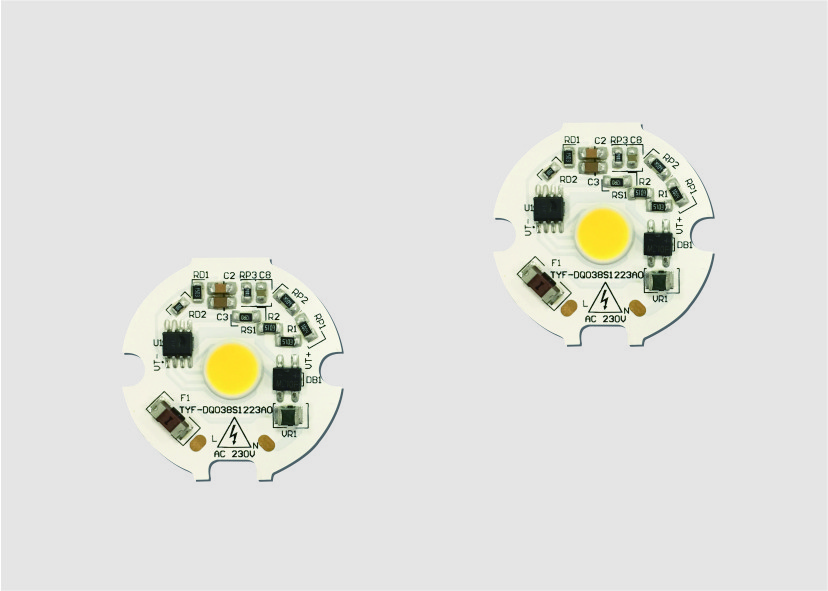

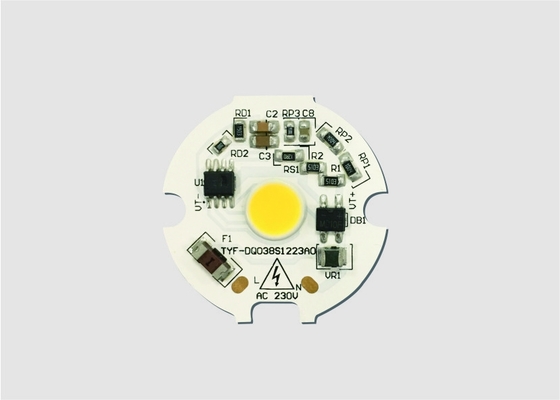

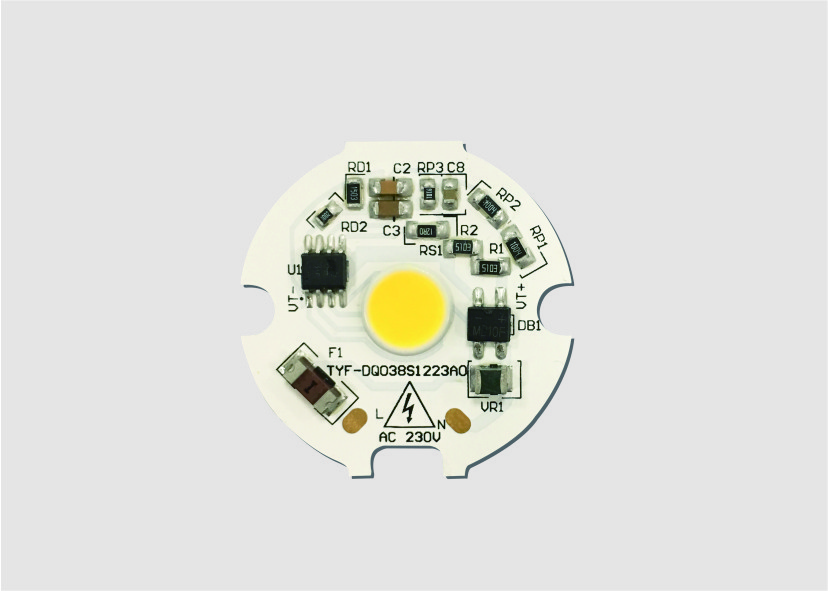

Nazwa pozycji: chip AC COB do światła w dół
Rodzaj produktu: moduł AC
napięcie: 220v
Miejsce pochodzenia: ShenZhen, Chiny
Model: TYF DQ37
MOQ: 1 zestaw
1. Cechy produktu
- Podłącza się bezpośrednio do napięcia linii prądu przemiennego
- Wysoka wydajność energetyczna i czynnik
- Długi okres życia
- Prosty BOM
- Zgodny z Rosh
- Regulacja napięcia linii
- Łatwe montaż
- Produkt bez ołowiu

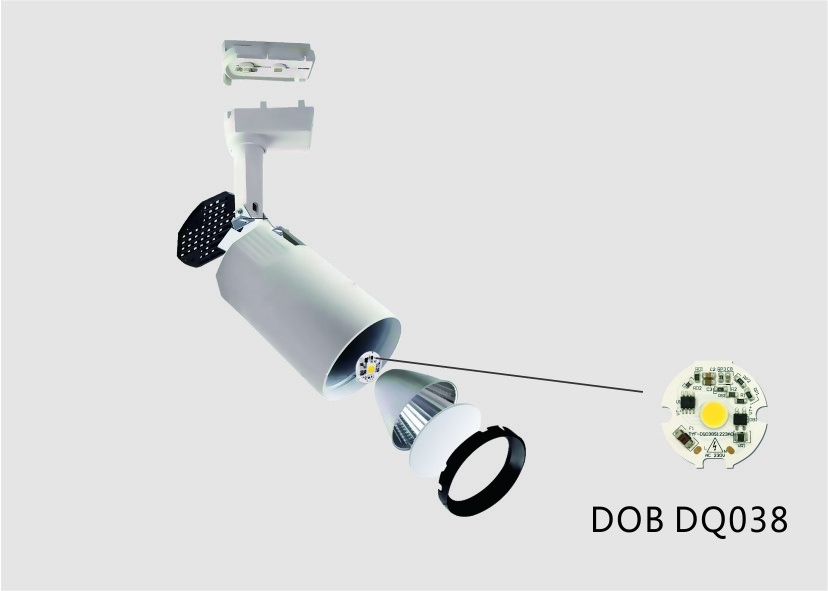

2. zastosowania:
3. Właściwości elektryczne i optyczne ((Ta=25°C) Tabela 2-1
| Pozycja |
SYMBOL |
Zjednoczenie |
TypoweWartość |
| Napięcie wejściowe |
Wino |
V |
230 |
| Prąd wejściowy |
Jeżeli |
mA |
42.35 |
| Częstotliwość działania |
F |
Hz |
50/60 |
| Moc wejściowa |
P |
W |
9.431 |
| Wskaźnik mocy |
PF |
% |
0.969 |
| Całkowite zniekształcenie harmoniczne |
THD |
% |
210,6% |
| Typ tłumienia |
RNA □ TRIAC □ PWM □ 0-10V □ DALI DMX □ Smart □ Inne |
| Pojemność napięcia |
Vs |
KV |
0.5 |
| Elektryczność ((AC) |
- Nie. |
KV |
- |
| Temperatura pracy/temperatura obudowy |
Ta/Tc |
°C |
25/85 |
| Parametry LED |
COB |
| Przepływ światła |
Φv |
- Co? |
1068.3 |
| Wydajność światła |
e |
Lm/w |
113.3 |
| Temperatura koloru |
CZK |
K |
4068 |
| Wskaźnik odwzorowania kolorów |
Ra/CRI |
% |
82.3/75.4 |
| Rozkład światła |
- |
- |
- |
| Kąt widzenia |
2θ 1/2 |
Deg. |
- |
4. Właściwości optyczne
4.1 Pojemniki o charakterze chromatycznym
TYF jest zgodny ze standardem ANSI C78.377A dla struktury bin chromatyczności.
Tabela 4-1 Węzły 5 stopni
| CZK |
Kroki |
Cx |
Cy |
a) |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K. |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K. |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K. |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K. |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabela 4-2 3 stopnie pojemniki
| CZK |
Kroki |
Cx |
Cy |
a) |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K. |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K. |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K. |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K. |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Względna moc i napięcie, Ta)= 25°C
Rysunek 4-2-2 Względny przepływ światła w stosunku do napięcia, Ta)= 25°C
Rysunek 4-2-3 Wzorzec promieniowania, Ta)= 25°C
5.Główne specyfikacje/właściwości szczególne:
1. Pojazd bezpośrednio do linii prądu przemiennego napięcie:120/230V, bez sterowników AC/DC
2Z OTR, OVP, OCP, Przesileniem, 1000V
3Wysoki PF, certyfikaty CE
4. Dobra konsystencja koloru, wysoki CRI
5. Temperatura otoczenia: -20-50°C, temperatura obudowy: <70°C
6Mały rozmiar, elastyczna konstrukcja, rozmiar PCB, CCT, moc, może być dostosowany zgodnie z życzeniami klienta.
7Czas trwania > 30 000 godzin
6Opakowanie
TYF Opto. Produkty z modułami LED, pakowane w plastikowe taśmy, według różnych rozmiarów, XX sztuk każda plastikowa taśma, jak pokazano poniżej. produkty bez plastikowej skrzynki pakowane w worki z bąbelkami,w celu zapobiegania ciśnieniu zewnętrznemuW zależności od wielkości produktu w każdym opakowaniu produktów XX, opakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, jak pokazano poniżej.
1) xx PCS modułu LED na tacę 4) Informacje o pudełku i opakowaniu
2)Płytka i taśma, moduł LED XX
tacy i dodatkowa 1 tacy dla próbek
Dodaj żel krzemianowy (1 każda) na górę tacki
3) Opakowanie uszczelniające
