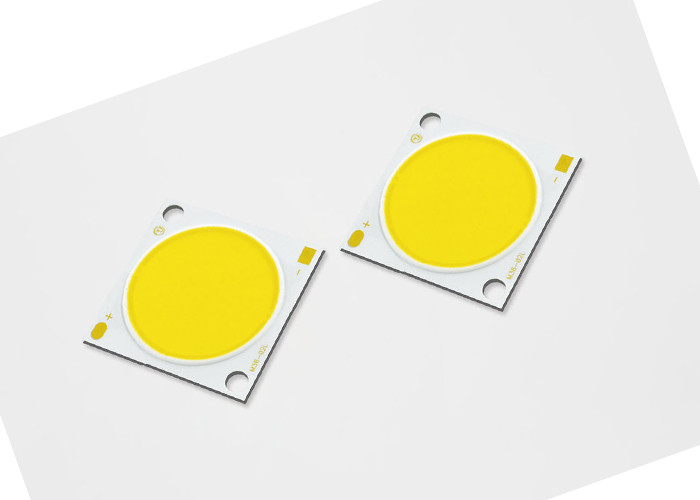

20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED

Podstawowe informacje
Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs
Numer modelu: ML2421
Minimalne zamówienie: Negocjacja
Cena: negotiable
Czas dostawy: 5-7 dni
Zasady płatności: D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 SZT/dzień
Szczegóły informacji
Moc: 30 W Emitujący Kolor: Ciepły biały, naturalny biały, zimny biały
Materiał wiórów: Bridgelux Typ: Dioda COB
Aplikacja: Lampa LED do uprawy Product name: Chip LED Cob
Podkreślić:

20w Chip LED Cob

,

High CRI Chip LED Cob

,

30w LED Cob chip


opis produktu

20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED



Funkcja:

• Produkt ma typową skuteczność 128 lm/W dla 3000K, 80 CRI.

• Posiada kompaktowe źródło światła o dużej gęstości strumienia świetlnego.

• Produkt zapewnia równomierne i wysokiej jakości oświetlenie.

• Dostępne są co najmniej 70, 80 i 90 opcji CRI.

• Ma usprawnioną ścieżkę termiczną.

• Produkt jest zgodny z normami ENERGY STAR® / ANSI i ma strukturę grupowania kolorów w standardzie 2, 3 i 5 SDCM.

• Jest bardziej energooszczędny niż żarówki, halogeny i lampy fluorescencyjne.

• Produkt może być zasilany prądem stałym o wysokim lub niskim napięciu.

• Seria produktów i logo firmy znajdują się z przodu.

• Produkt jest zgodny z dyrektywą RoHS.





Oznaczenie numeru części dla matryc LED serii TYF ML wyjaśniono w następujący sposób:



20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED 0

20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED 1





Numer części

Typowa moc (W) Nominalny CCT (K)



CRI

Minimalny strumień impulsowy (lm) Typowy strumień impulsowy (lm) Typowe napięcie (V) Prąd znamionowy (mA) Typowa skuteczność (lm/W)
CL25171210P430E*7 30.6 3000 tys 70 4468 4804 34 900 157
CL25171210P435E*7 30.6 3500 tys 70 4553 4896 34 900 160
CL25171210P440E*7 30.6 4000 tys 70 4639 4988 34 900 163
CL25171210P450E*7 30.6 5000 tys 70 4696 5049 34 900 165
CL25171210P457E*7 30.6 5700 K 70 4724 5080 34 900 166
CL25171210P465E*7 30.6 6500 tys 70 4696 5049 34 900 165
CL25171210P422E*8 30.6 2200 K 80 3785 4070 34 900 133
CL25171210P427E*8 30.6 2700 K 80 4013 4315 34 900 141
CL25171210P430E*8 30.6 3000 tys 80 4183 4498 34 900 147
CL25171210P435E*8 30.6 3500 tys 80 4240 4559 34 900 149
CL25171210P440E*8 30.6 4000 tys 80 4297 4621 34 900 151
CL25171210P450E*8 30.6 5000 tys 80 4326 4651 34 900 152
CL25171210P457E*8 30.6 5700 K 80 4354 4681 34 900 153
CL25171210P465E*8 30.6 6500 tys 80 4326 4651 34 900 152
CL25171210P422E*9 30.6 2200 K 90 3187 3427 34 900 112
CL25171210P427E*9 30.6 2700 K 90 3415 3672 34 900 120
CL25171210P430E*9 30.6 3000 tys 90 3586 3856 34 900 126
CL25171210P435E*9 30.6 3500 tys 90 3643 3917 34 900 128
CL25171210P440E*9 30.6 4000 tys 90 3671 3947 34 900 129
CL25171210P450E*9 30.6 5000 tys 90 3700 3978 34 900 130
CL25171210P457E*9 30.6 5700 K 90 3728 4008 34 900 131





20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED 2

5.1 Informacje o kategoryzacji kolorów


Rysunek 1: Wykres pojemników testowych w przestrzeni barw xy (warunki testu impulsowego, Tj = 25°C)



20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED 3

CIE1931-x



Tabela 38: 2-etapowe do 5-etapowe definicje przedziałów kolorów elipsy MacAdama dla TYF CoB Core Range



Nominalny

CCT

Środek OŚ GŁÓWNA (a , b)

Elipsa







Anioł obrotu, θ

X Y 2-etapowy 3-etapowy 5 kroków
2200K 0,5018 0,4153 (0,0048 , 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500 tys 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700k 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000 tys 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500 tys 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000 tys 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000 tys 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1































































20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED 4



Uwagi do tabeli 39:

  • Napędzane macierze przy wyższych prądach, jednak konserwacja strumienia świetlnego może być zmniejszona.
  • Należy przestrzegać odpowiedniego obniżenia wartości znamionowych prądu, aby utrzymać temperaturę złącza poniżej wartości maksymalnej
  • Praca impulsowa ze szczytowym prądem sterującym równym podanemu szczytowemu impulsowemu prądowi przewodzenia jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1 ms na cykl, a cykl pracy ≤10%
  • Diody elektroluminescencyjne nie są przeznaczone do zasilania napięciem wstecznym iw takich warunkach nie będą wytwarzać światła.Maksymalna ocena podana wyłącznie w celach informacyjnych.



20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED 5



20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED 6



Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ±0,2 mm, chyba że zaznaczono inaczej.2. Punkt pomiaru Tc na katodzie



20w 30w High CRI Chip LED Cob Niskie generowanie ogrzewania dla lampy błyskowej LED 7



ZALECANE WARUNKI LUTOWANIA

Do lutowania ręcznego.Proszę stosować lutowanie bezołowiowe, a lutowanie należy wykonać za pomocą końcówki lutowniczej o a

temperaturze niższej niż 350C i zakończy się w ciągu 3,5 sekundy dla jednego lądu.Nie należy stosować siły zewnętrznej

do części żywicy podczas lutowania.Kolejny proces lutowania należy przeprowadzić po zużyciu produktu

powrócić do temperatury otoczenia.UWAGA: KONTROLA TEMPERATURY
