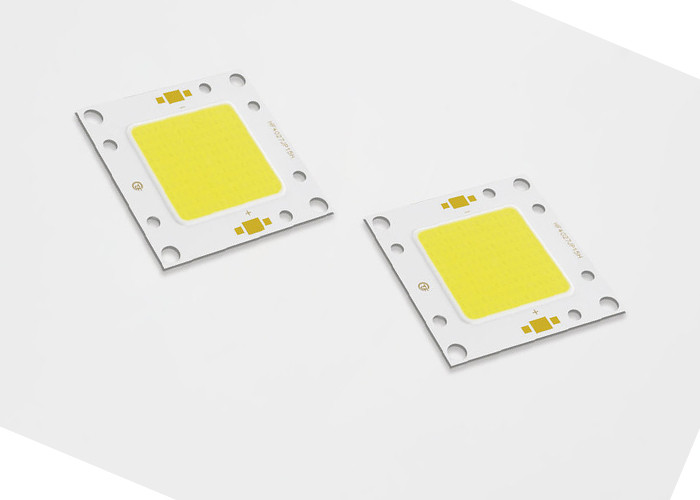

3-200W High Power Cob LED Miedziany materiał bazowy Oświetlenie punktowe toru
2 zalety
• Wysoka stabilność do zastosowań zewnętrznych
• Znacznie zmniejszona odporność termiczna i
podwyższona temperatura pracy
• Jednolite, spójne białe światło • Niższe koszty eksploatacji • Łatwy w użyciu z czujnikami światła dziennego i ruchu
umożliwić większą oszczędność energii
• Zmniejszone koszty konserwacji • Przyjazne dla środowiska, nie ma problemu z utylizacją
Oznaczenie numeru części dla tablic LED TYF Special Series wyjaśniono w następujący sposób:
|
Numer części
|
Typowa moc (W) |
Nominalny CCT (K) |
CRI
|
Minimalny strumień impulsowy (lm) |
Typowy strumień impulsowy (lm) |
Typowe napięcie (V) |
Prąd znamionowy (mA) |
Typowa skuteczność (lm/W) |
| CL54351818P430E*7 |
82,9 |
3000 tys |
70 |
12027 |
12932 |
51,2 |
1620 |
156 |
| CL54351818P435E*7 |
82,9 |
3500 tys |
70 |
12181 |
13098 |
51,2 |
1620 |
158 |
| CL54351818P440E*7 |
82,9 |
4000 tys |
70 |
12258 |
13181 |
51,2 |
1620 |
159 |
| CL54351818P450E*7 |
82,9 |
5000 tys |
70 |
12413 |
13347 |
51,2 |
1620 |
161 |
| CL54351818P457E*7 |
82,9 |
5700 K |
70 |
12490 |
13430 |
51,2 |
1620 |
162 |
| CL54351818P465E*7 |
82,9 |
6500 K |
70 |
12413 |
13347 |
51,2 |
1620 |
161 |
| CL54351818P422E*8 |
82,9 |
2200 K |
80 |
10100 |
10860 |
51,2 |
1620 |
131 |
| CL54351818P427E*8 |
82,9 |
2700 K |
80 |
10948 |
11772 |
51,2 |
1620 |
142 |
| CL54351818P430E*8 |
82,9 |
3000 tys |
80 |
11256 |
12103 |
51,2 |
1620 |
146 |
| CL54351818P435E*8 |
82,9 |
3500 tys |
80 |
11410 |
12269 |
51,2 |
1620 |
148 |
| CL54351818P440E*8 |
82,9 |
4000 tys |
80 |
11487 |
12352 |
51,2 |
1620 |
149 |
| CL54351818P450E*8 |
82,9 |
5000 tys |
80 |
11642 |
12518 |
51,2 |
1620 |
151 |
| CL54351818P457E*8 |
82,9 |
5700 K |
80 |
11796 |
12684 |
51,2 |
1620 |
153 |
| CL54351818P465E*8 |
82,9 |
6500 K |
80 |
11642 |
12518 |
51,2 |
1620 |
151 |
| CL54351818P422E*9 |
82,9 |
2200 K |
90 |
8943 |
9616 |
51,2 |
1620 |
116 |
| CL54351818P427E*9 |
82,9 |
2700 K |
90 |
9791 |
10528 |
51,2 |
1620 |
127 |
| CL54351818P430E*9 |
82,9 |
3000 tys |
90 |
10023 |
10777 |
51,2 |
1620 |
130 |
| CL54351818P435E*9 |
82,9 |
3500 tys |
90 |
10177 |
10943 |
51,2 |
1620 |
132 |
| CL54351818P440E*9 |
82,9 |
4000 tys |
90 |
10254 |
11026 |
51,2 |
1620 |
133 |
| CL54351818P450E*9 |
82,9 |
5000 tys |
90 |
10408 |
11192 |
51,2 |
1620 |
135 |
| CL54351818P457E*9 |
82,9 |
5700 K |
90 |
10485 |
11275 |
51,2 |
1620 |
136 |
5.1 Informacje o kategoryzacji kolorów
Rysunek 1: Wykres pojemników testowych w przestrzeni barw xy (warunki testu impulsowego, Tj = 25°C)
CIE1931-x
Tabela 38: 2-etapowe do 5-etapowe definicje przedziałów kolorów elipsy MacAdama dla TYF CoB Core Range
|
Nominalny
CCT
|
Środek |
OŚ GŁÓWNA (a , b) |
Elipsa
Anioł obrotu, θ
|
| X |
Y |
2-etapowy |
3-etapowy |
5 kroków |
| 2200K |
0,5018 |
0,4153 |
(0,0048 , 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500 tys |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700k |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000 tys |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500 tys |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000 tys |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000 tys |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Uwagi do tabeli 12:
- Napędzane macierze przy wyższych prądach, jednak konserwacja strumienia świetlnego może być zmniejszona.
- Należy przestrzegać odpowiedniego obniżenia wartości znamionowych prądu, aby utrzymać temperaturę złącza poniżej wartości maksymalnej
- Praca impulsowa ze szczytowym prądem sterującym równym podanemu szczytowemu impulsowemu prądowi przewodzenia jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1 ms na cykl, a cykl pracy ≤10%
- Diody elektroluminescencyjne nie są przeznaczone do zasilania napięciem wstecznym iw takich warunkach nie będą wytwarzać światła.Maksymalna ocena podana wyłącznie w celach informacyjnych.
Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ±0,2 mm, chyba że zaznaczono inaczej.2. Punkt pomiaru Tc na katodzie
ZALECANE WARUNKI LUTOWANIA
Do ręcznego lutowania.Proszę stosować lutowanie bezołowiowe, a lutowanie należy wykonać za pomocą końcówki lutowniczej o a
temperaturze niższej niż 350C i zakończy się w ciągu 3,5 sekundy dla jednego lądu.Nie należy stosować siły zewnętrznej
do części żywicy podczas lutowania.Kolejny proces lutowania należy przeprowadzić po zużyciu produktu
powrócić do temperatury otoczenia.UWAGA: KONTROLA TEMPERATURY
