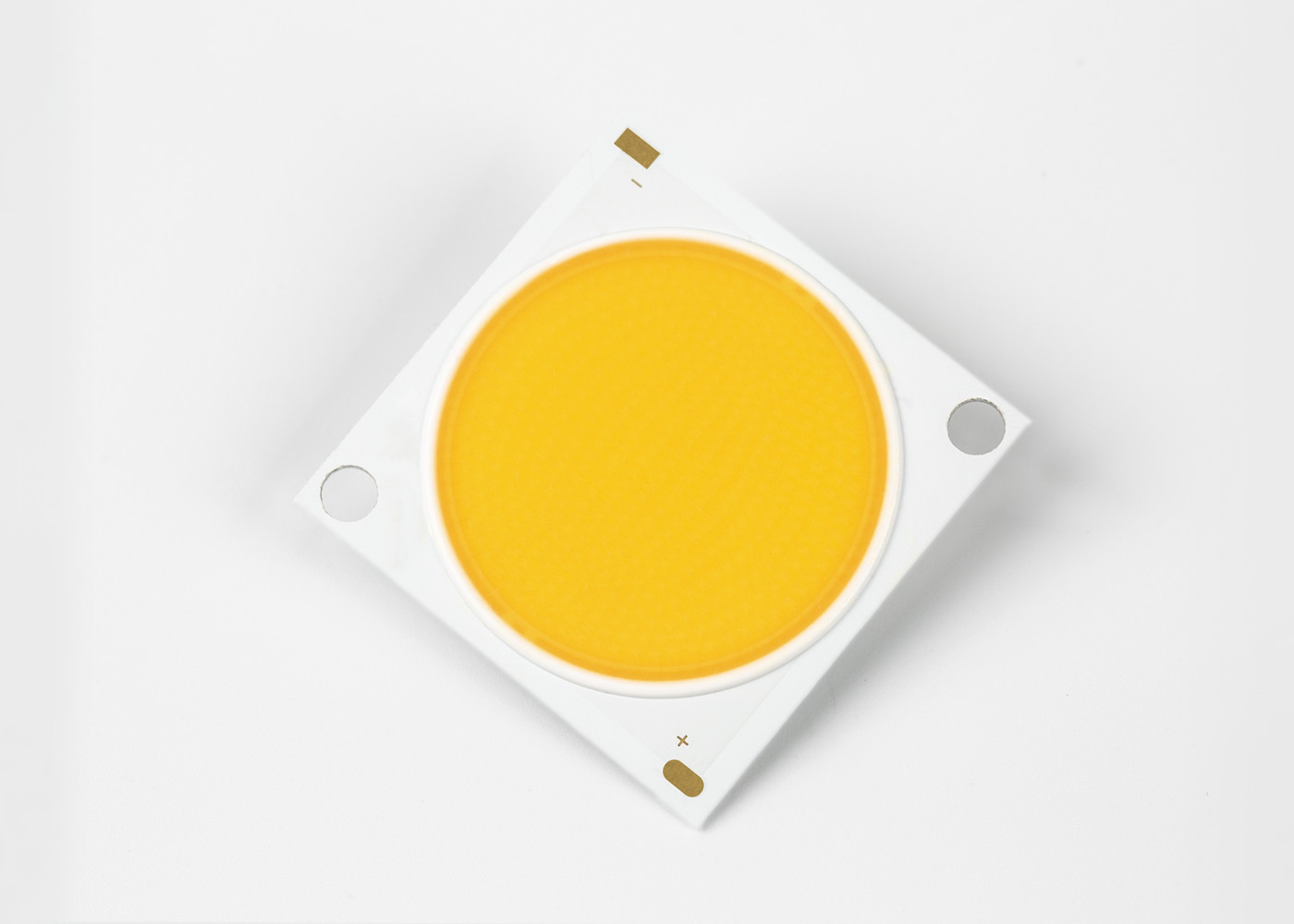

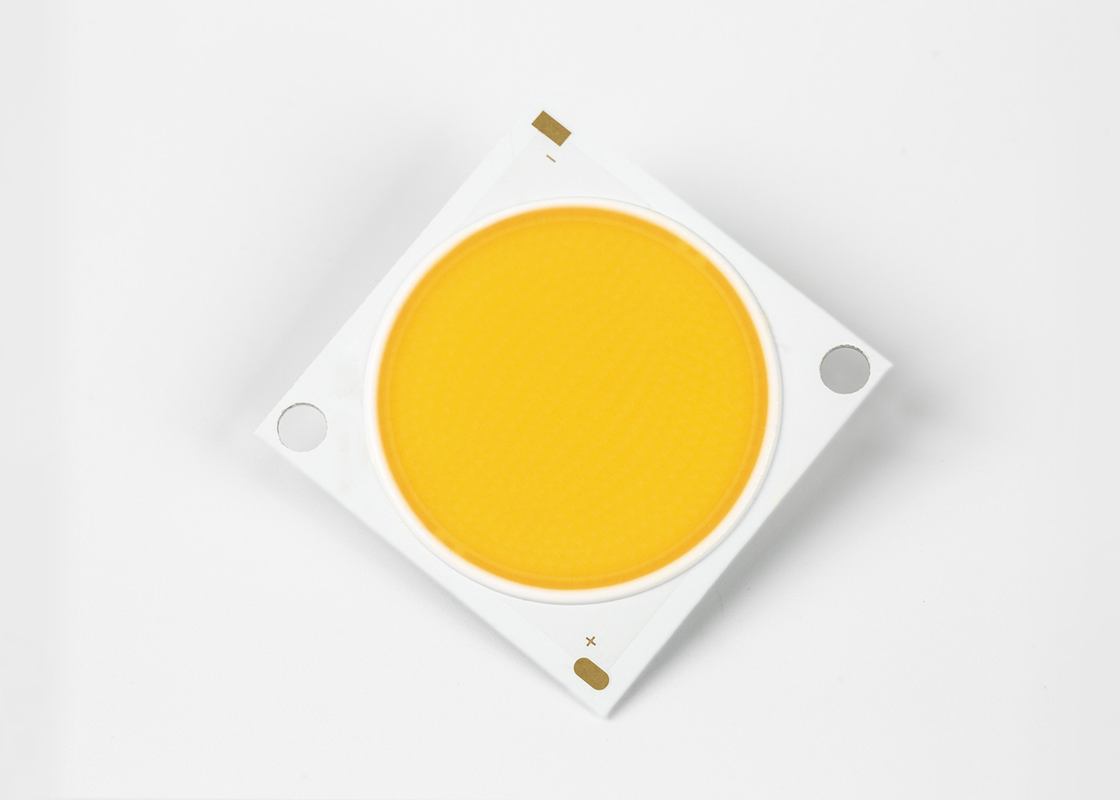

30W 36V Residencial Commercial Light High Power Wewnętrzne chipy LED COB LED Bridgelux RA90
• Skuteczność 155 lm/W typowa dla 3000K, 80CRI
• Kompaktowe źródło światła o dużej gęstości strumienia świetlnego
• Jednolite, wysokiej jakości oświetlenie
• Minimum 70, 80 i 90 opcji CRI
• Ścieżka termiczna StreaCLined
• Podział kolorów zgodny z normami ENERGY STAR® / ANSI
struktura ze standardem 2, 3 i 5 SDCM
Funkcjas ZDioda Cob o dużej mocy
1. Dobra wydajność termiczna i szeroki gorący kanał.
2. Miejsce jest jednolite.
3. Oszczędność energii i ochrona środowiska, wysoka wydajność świetlna.
4. Wysoka jasność, słabe zanikanie światła, polerowane.
5. Łatwy w użyciu i łatwy w instalacji.
6. Silna zdolność antystatyczna.
Oznaczenie numeru części dla matryc LED serii TYF ML wyjaśniono w następujący sposób:
|
Numer części
|
Typowa moc (W) |
Nominalny CCT (K) |
CRI
|
Minimalny strumień impulsowy (lm) |
Typowy strumień impulsowy (lm) |
Typowe napięcie (V) |
Prąd znamionowy (mA) |
Typowa skuteczność (lm/W) |
| CL25171210P430E*7 |
30.6 |
3000 tys |
70 |
4468 |
4804 |
34 |
900 |
157 |
| CL25171210P435E*7 |
30.6 |
3500 tys |
70 |
4553 |
4896 |
34 |
900 |
160 |
| CL25171210P440E*7 |
30.6 |
4000 tys |
70 |
4639 |
4988 |
34 |
900 |
163 |
| CL25171210P450E*7 |
30.6 |
5000 tys |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P457E*7 |
30.6 |
5700 K |
70 |
4724 |
5080 |
34 |
900 |
166 |
| CL25171210P465E*7 |
30.6 |
6500 K |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P422E*8 |
30.6 |
2200 K |
80 |
3785 |
4070 |
34 |
900 |
133 |
| CL25171210P427E*8 |
30.6 |
2700 K |
80 |
4013 |
4315 |
34 |
900 |
141 |
| CL25171210P430E*8 |
30.6 |
3000 tys |
80 |
4183 |
4498 |
34 |
900 |
147 |
| CL25171210P435E*8 |
30.6 |
3500 tys |
80 |
4240 |
4559 |
34 |
900 |
149 |
| CL25171210P440E*8 |
30.6 |
4000 tys |
80 |
4297 |
4621 |
34 |
900 |
151 |
| CL25171210P450E*8 |
30.6 |
5000 tys |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P457E*8 |
30.6 |
5700 K |
80 |
4354 |
4681 |
34 |
900 |
153 |
| CL25171210P465E*8 |
30.6 |
6500 K |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P422E*9 |
30.6 |
2200 K |
90 |
3187 |
3427 |
34 |
900 |
112 |
| CL25171210P427E*9 |
30.6 |
2700 K |
90 |
3415 |
3672 |
34 |
900 |
120 |
| CL25171210P430E*9 |
30.6 |
3000 tys |
90 |
3586 |
3856 |
34 |
900 |
126 |
| CL25171210P435E*9 |
30.6 |
3500 tys |
90 |
3643 |
3917 |
34 |
900 |
128 |
| CL25171210P440E*9 |
30.6 |
4000 tys |
90 |
3671 |
3947 |
34 |
900 |
129 |
| CL25171210P450E*9 |
30.6 |
5000 tys |
90 |
3700 |
3978 |
34 |
900 |
130 |
| CL25171210P457E*9 |
30.6 |
5700 K |
90 |
3728 |
4008 |
34 |
900 |
131 |
5.1 Informacje o kategoryzacji kolorów
Rysunek 1: Wykres pojemników testowych w przestrzeni barw xy (warunki testu impulsowego, Tj = 25°C)
CIE1931-x
Tabela 38: 2-etapowe do 5-etapowe definicje przedziałów kolorów elipsy MacAdama dla TYF CoB Core Range
|
Nominalny
CCT
|
Środek |
OŚ GŁÓWNA (a , b) |
Elipsa
Anioł obrotu, θ
|
| X |
Y |
2-etapowy |
3-etapowy |
5 kroków |
| 2200K |
0,5018 |
0,4153 |
(0,0048 , 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500 tys |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700k |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000 tys |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53,7 |
| 3500 tys |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54,0 |
| 4000 tys |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53,4 |
| 5000 tys |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Uwagi do tabeli 39:
- Napędzane macierze przy wyższych prądach, jednak konserwacja strumienia świetlnego może być zmniejszona.
- Należy przestrzegać odpowiedniego obniżenia wartości znamionowych prądu, aby utrzymać temperaturę złącza poniżej wartości maksymalnej
- Praca impulsowa ze szczytowym prądem sterującym równym podanemu szczytowemu impulsowemu prądowi przewodzenia jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1 ms na cykl, a cykl pracy ≤10%
- Diody elektroluminescencyjne nie są przeznaczone do zasilania napięciem wstecznym iw takich warunkach nie będą wytwarzać światła.Maksymalna ocena podana wyłącznie w celach informacyjnych.
Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ±0,2 mm, chyba że zaznaczono inaczej.2. Punkt pomiaru Tc na katodzie
ZALECANE WARUNKI LUTOWANIA
Do ręcznego lutowania.Proszę stosować lutowanie bezołowiowe, a lutowanie należy wykonać za pomocą końcówki lutowniczej o a
temperaturze niższej niż 350C i zakończy się w ciągu 3,5 sekundy dla jednego lądu.Nie należy stosować siły zewnętrznej
do części żywicy podczas lutowania.Kolejny proces lutowania należy przeprowadzić po zużyciu produktu
powrócić do temperatury otoczenia.UWAGA: KONTROLA TEMPERATURY
