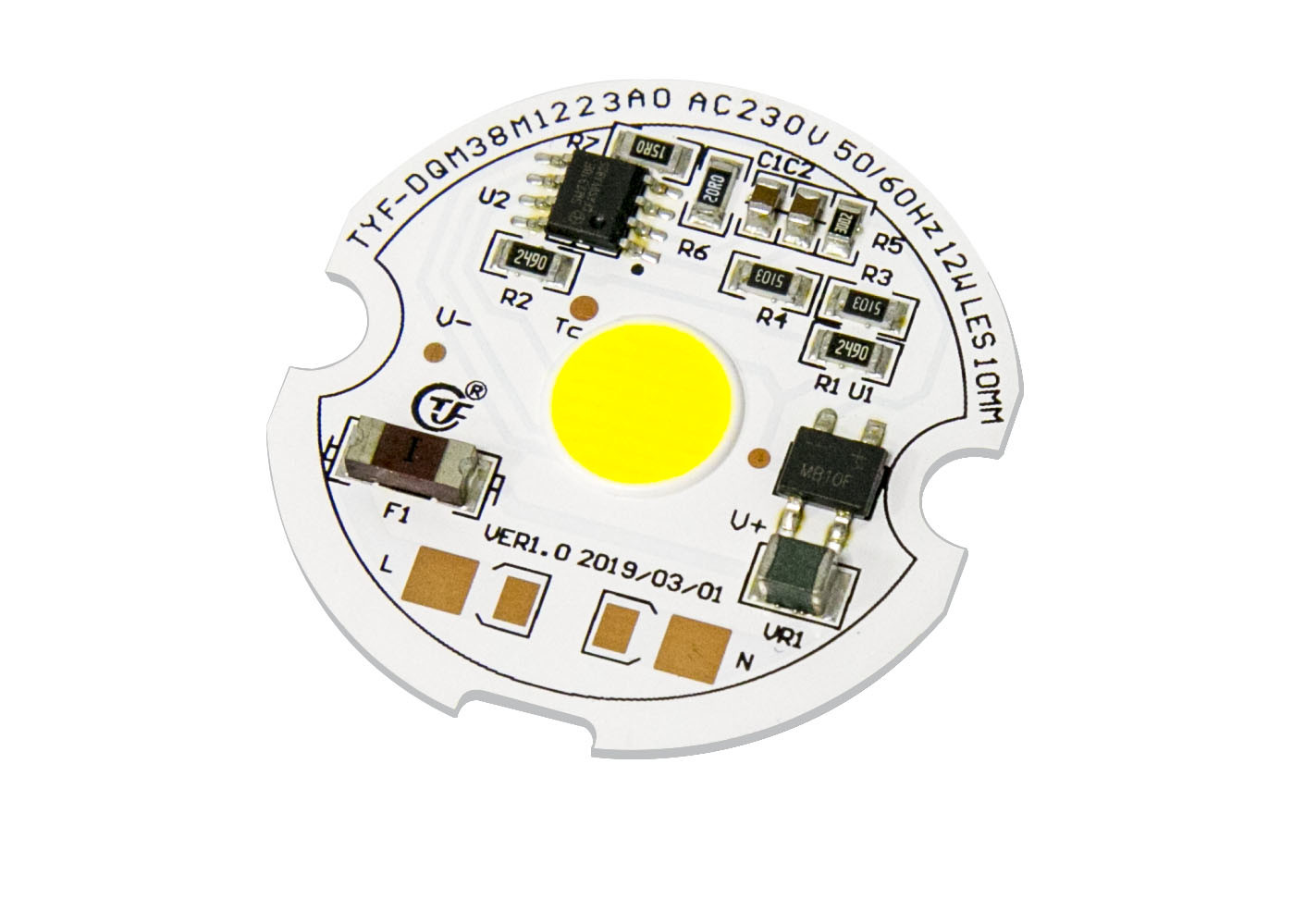

AC COB LED ściana wewnętrznaŚwiatło reflektorówAC230V 12W 3000K 4000K 6000K 70Ra 80Ra sterownik na pokładzie Aluminium PCB
TYF-DQM38M1223A0.pdf
- Podłącza się do napięcia linii prądu przemiennego bezpośrednio
- Wysoki PF i niski THD
- Wysoka wydajność i wysoka jasność
- Długa żywotność i wysoka niezawodność
- Niski poziom EMI
- Prosty BOM
- Zgodność z CE Compliant
- Zgodność z ROHS i REACH
- Łatwe montaż
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Kod produktu |
Klient
Kod
|
Kod IC |
Władza
Kod
|
Kod napięcia
|
Numer seryjny. |
LED
Kod
|
CZK
Kod
|
SDCM |
Kod CRI |
Światłość |
Rok |
Miesiąc |
Serialny
Nie.
|
| |
Kod modułu |
|
|
|
Kod sprawy |
Numer seryjny. |
|
|
|
|
|
Numer seryjny. |
1) kod produktu: C=modul klienta D=modul własny
2) Kod klienta i kod modułu: jeśli 1=C, to 4 cyfry dla kodu klienta, inaczej dla kodu modułu własnego
3) Kod IC: jeden znak dla IC
4) Kod zasilania:
| Kod zasilania |
| 01 ¢ 99W |
100 W |
120 W |
150 W |
200 W |
250 W |
300 W |
350 W |
400 W |
450 W |
500 W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Kod napięcia:11=110V,12=120V,22=220V,23=230V
6) Kod CCT
| Kod CCT ((K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Charakterystyka elektryczna i optyczna ((Ta=25°C) Tabela 2-1
| Pozycja |
SYMBOL |
Zjednoczenie |
TYPICZNA wartość |
| Napięcie wejściowe |
Wino |
V |
230 |
| Prąd wejściowy |
Jeżeli |
mA |
52.5 |
| Częstotliwość działania |
F |
Hz |
50/60 |
| Moc wejściowa |
P |
W |
12 |
| Wskaźnik mocy |
PF |
% |
0.95 |
| Całkowite zniekształcenie harmoniczne |
THD |
% |
17 % |
| Typ tłumienia |
RNA/TRIAC □ PWM □ 0-10V □ DALI□DMX □ Inteligentne □ Inne |
| Pojemność napięcia |
Vs |
KV |
0.8 |
| Elektryczność ((AC) |
- Nie. |
KV |
- |
| Temperatura pracy/temperatura obudowy |
Ta/Tc |
°C |
25/85 |
| Parametry LED |
COB |
| Przepływ światła |
Φv |
- Co?
|
1445 |
| Wydajność światła |
e |
Lm/w |
120 |
| Temperatura koloru |
CZK |
K |
4068 |
| Wskaźnik odwzorowania kolorów |
Ra/CRI |
% |
80.5 |
| Rozkład światła |
- |
- |
- |
| Kąt widzenia |
2θ 1/2 |
Deg. |
- |
Właściwości optyczne
Zbiorniki chromatyczne
TYF jest zgodny ze standardem ANSI C78.377A dla struktury bin chromatyczności.
Tabela 4-1 Węzły 5 stopni
| CZK |
Kroki |
Cx |
Cy |
a) |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K. |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K. |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K. |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K. |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabela 4-2 3 stopnie pojemniki
| CZK |
Kroki |
Cx |
Cy |
a) |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K. |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K. |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K. |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K. |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Względna moc i napięcie, Ta)= 25°C
Rysunek 4-2-3 Wzorzec promieniowania, Ta)= 25°C
| Pozycja |
SYMBOL |
Zjednoczenie |
Wartość |
| Rozpraszanie mocy |
Pd |
W |
12 |
| Prąd AC ((RMS) |
Jeżeli |
mA |
52.5 |
| napięcie AC ((RMS) |
Wino |
V |
200 ~ 240 |
| Temperatura połączenia LED |
Tj-LED |
°C |
110 |
| Temperatura połączenia IC |
Tj-IC |
°C |
150 |
| Temperatura IC na górze IC |
Co to jest? |
°C |
100 |
| Oporność termiczna LED (punkt połączenia / punkt lutowania) |
Rthj-s |
°C/W |
20 |
| IC Oporność termiczna (punkty łączenia / lutowania) |
Rthj-s |
°C/W |
- |
| Temperatura pracy |
Na górze |
°C |
-20~+85 |
| Temperatura przechowywania |
T |
°C |
-30~+100 |
| Czułość ESD (HBM) |
WESD |
KV |
±2 |
| Temperatura lutowania ((Wracanie) |
Złoty |
°C |
- |
| Temperatura lutowania ((Ręka) |
Złoty |
°C |
350 3S |
Uwaga:
1) Wszystkie wymiary są w milimetrach.
2)Skala: Brak
Uwaga:
1) TYF Opto. Moduł DOB Zaleca się utrzymywanie temperatury połączenia poniżej maksymalnej specyfikacji temperatury połączenia. (Tab. 2-4)
Temperatura ołowiu LED i temperatura górnej warstwy układu stacjonarnego mierzona za pomocą termoaparatu.
Ts_max=Tj_max-Rθj-s * Pd
Na przykład:
Jeśli temperatura prowadzenia LED i temperatura górnej obudowy IC wynoszą 90°C, temperatura połączenia LED
Tj=Ts_max+Rθj-s*Pd=90°C + 12 °C/W* 1 W = 102 °C
i temperatury połączenia IC
Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W=120 °C
Wyróbka żywicy silikonowej DOB (AC-COB)
TYF Opto. Produkty z modułami LED, pakowane w plastikowe taśmy, według różnych rozmiarów, XX sztuk każda plastikowa taśma, jak pokazano poniżej. produkty bez plastikowej skrzynki pakowane w worki z bąbelkami,w celu zapobiegania ciśnieniu zewnętrznemuW zależności od wielkości produktu w każdym opakowaniu produktów XX, opakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, jak pokazano poniżej.
1) xx PCS modułu LED na tacę 4) Informacje o pudełku i opakowaniu
2)Płytka i taśma, moduł LED XX tacy i dodatkowa 1 tacy dla próbek Dodaj żel krzemianowy (1 każda) na górę tacki
3) Opakowanie uszczelniające
Twoja wiadomość musi mieć od 20 do 3000 znaków!
