| Miejsce pochodzenia: | Shenzhen |
|---|---|
| Nazwa handlowa: | TYF |
| Orzecznictwo: | CE,RoHs, LM80 |
| Numer modelu: | HF4027JX15C8 |
| Minimalne zamówienie: | Negocjacji |
| Cena: | negotiable |
| Czas dostawy: | 5-7 dni |
| Zasady płatności: | D / A, D / P, T / T, Western Union, MoneyGram |
| Możliwość Supply: | 1 000 000 sztuk / dzień |
| Orzecznictwo: | RoHS | Rodzaj: | LED COB |
|---|---|---|---|
| Emitujący Kolor: | Ciepła biel/Naturalna biel/Czysta biel/Zimna biel/Zimna biel | Podanie: | Oświetlenie LED do uprawy |
| Długość życia: | 50000 godzin | Nazwa produktu: | 10W 30W 50W 100W pełne spektrum wysokiej mocy RGB COB led rosną światło chip |
| Podkreślić: | Ciepła biała dioda LED High Power Cob,dioda LED High Power Cob 130 lm / W,układ świetlny ANSI LED Grow Light |
||

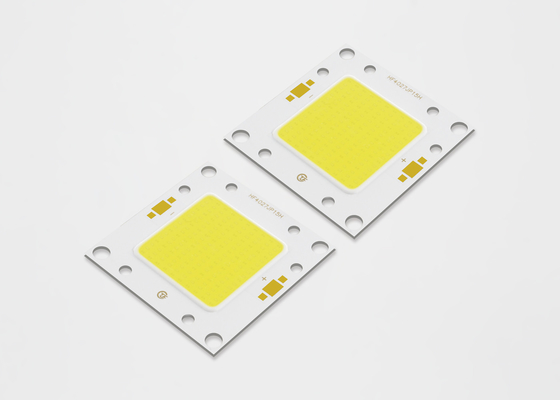

Ciepły biały 100w Led Chip, LED Grow Light Led Chip Bridgelux Full Spectrum
• Skuteczność 130lm/W typowa dla 3000K, 80CRI
• Kompaktowe źródło światła o wysokiej gęstości strumienia
• Jednolite, wysokiej jakości oświetlenie
• Minimum 70, 80 i 90 opcji CRI
• Utwardzona ścieżka termiczna
• Podział kolorów zgodny z normą ENERGY STAR® / ANSI struktura ze standardem 2, 3 i 5 SDCM
• Bardziej energooszczędny niż żarówki halogenowe i świetlówki
• Praca z wysokim napięciem lub niskim napięciem DC
• Seria produktów i logo firmy z przodu
• Zgodny z RoHS
Oznaczenie numeru części dla matryc LED serii TYF ML jest wyjaśnione w następujący sposób:
| PRZEDMIOT NR. | P(W) | CCT(K) | CRI | MIN (lm) |
MAX (lm) |
NAPIĘCIE(V) | PRĄD (mA) | (lm/W) |
| HF40251006PB | 30 | 3000 tys | 70 | 3186 | 3540 | 29,8 | 960 | 118 |
| HF40251006PB | 30 | 3500 tys | 70 | 3267 | 3630 | 29,8 | 960 | 121 |
| HF40251006PB | 30 | 4000 tys | 70 | 3321 | 3690 | 29,8 | 960 | 123 |
| HF40251006PB | 30 | 5000 tys | 70 | 3375 | 3750 | 29,8 | 960 | 125 |
| HF40251006PB | 30 | 5700 tys | 70 | 3429 | 3810 | 29,8 | 960 | 127 |
| HF40251006PB | 30 | 6500 tys | 70 | 3375 | 3750 | 29,8 | 960 | 125 |
| HF40251006PB | 30 | 3000 tys | 80 | 2916 | 3240 | 29,8 | 960 | 108 |
| HF40251006PB | 30 | 3500 tys | 80 | 2997 | 3330 | 29,8 | 960 | 111 |
| HF40251006PB | 30 | 4000 tys | 80 | 3051 | 3390 | 29,8 | 960 | 113 |
| HF40251006PB | 30 | 5000 tys | 80 | 3105 | 3450 | 29,8 | 960 | 115 |
| HF40251006PB | 30 | 5700 tys | 80 | 3159 | 3510 | 29,8 | 960 | 117 |
| HF40251006PB | 30 | 6500 tys | 80 | 3105 | 3450 | 29,8 | 960 | 115 |
| HF40251010PB | 50 | 3000 tys | 70 | 5220 | 5800 | 29,8 | 1600 | 116 |
| HF40251010PB | 50 | 3500 tys | 70 | 5355 | 5950 | 29,8 | 1600 | 119 |
| HF40251010PB | 50 | 4000 tys | 70 | 5445 | 6050 | 29,8 | 1600 | 121 |
| HF40251010PB | 50 | 5000 tys | 70 | 5535 | 6150 | 29,8 | 1600 | 123 |
| HF40251010PB | 50 | 5700 tys | 70 | 5625 | 6250 | 29,8 | 1600 | 125 |
| HF40251010PB | 50 | 6500 tys | 70 | 5535 | 6150 | 29,8 | 1600 | 123 |
| HF40251010PB | 50 | 3000 tys | 80 | 4770 | 5300 | 29,8 | 1600 | 106 |
| HF40251010PB | 50 | 3500 tys | 80 | 4905 | 5450 | 29,8 | 1600 | 109 |
| HF40251010PB | 50 | 4000 tys | 80 | 4995 | 5550 | 29,8 | 1600 | 111 |
| HF40251010PB | 50 | 5000 tys | 80 | 5085 | 5650 | 29,8 | 1600 | 113 |
| HF40251010PB | 50 | 5700 tys | 80 | 5175 | 5750 | 29,8 | 1600 | 115 |
| HF40251010PB | 50 | 6500 tys | 80 | 5085 | 5650 | 29,8 | 1600 | 113 |
5.1 Informacje dotyczące łączenia kolorów
Rysunek 1: Wykres pojemników testowych w przestrzeni barw xy (warunki testu pulsacyjnego, Tj = 25°C)
CIE1931-x
Tabela 38: Definicje kolorów elipsy MacAdam od 2 do 5 kroków dla gamy podstawowej TYF CoB
|
Nominalny CCT |
Środek | OŚ GŁÓWNA (a , b) |
Elipsa
Anioł rotacji, θ |
|||
| x | Y | 2-stopniowy | 3-stopniowy | 5-stopniowy | ||
| 2200K | 0.5018 | 0,4153 | (0,0048 , 0,0027) | (0.0072, 0.0041) | (0,0120, 0,0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53,1 |
| 2700K | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54,1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0.0062, 0.0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0.0063, 0.0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53,4 |
| 5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0.0072, 0.0032) | (0,0119, 0,0052) | 58,8 |
| 6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58,1 |
6.1 Tabela 39: Maksymalne oceny
Uwagi do tabeli 39:
Uwagi: 1. Cała tolerancja wymiarów wynosi ± 0,2 mm, chyba że zaznaczono inaczej.2. Punkt pomiarowy Tc na katodzie
8
ZALECANE WARUNKI LUTOWANIA
Do lutowania ręcznego.Proszę używać lutowania bezołowiowego, a lutowanie należy wykonać za pomocą końcówki lutowniczej w a
temperatura niższa niż 350C i powinna zostać zakończona w ciągu 3,5 sekundy dla jednego lądu.Nie należy stosować żadnej siły zewnętrznej
do części żywicznej podczas lutowania.Kolejny proces lutowania należy przeprowadzić po wypaleniu produktu:
powrót do temperatury otoczenia.UWAGA: KONTROLA TEMPERATURY
Pakowanie i etykietowanie produktów
