Dom > Produkty> Dioda LED High Power Cob> Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI

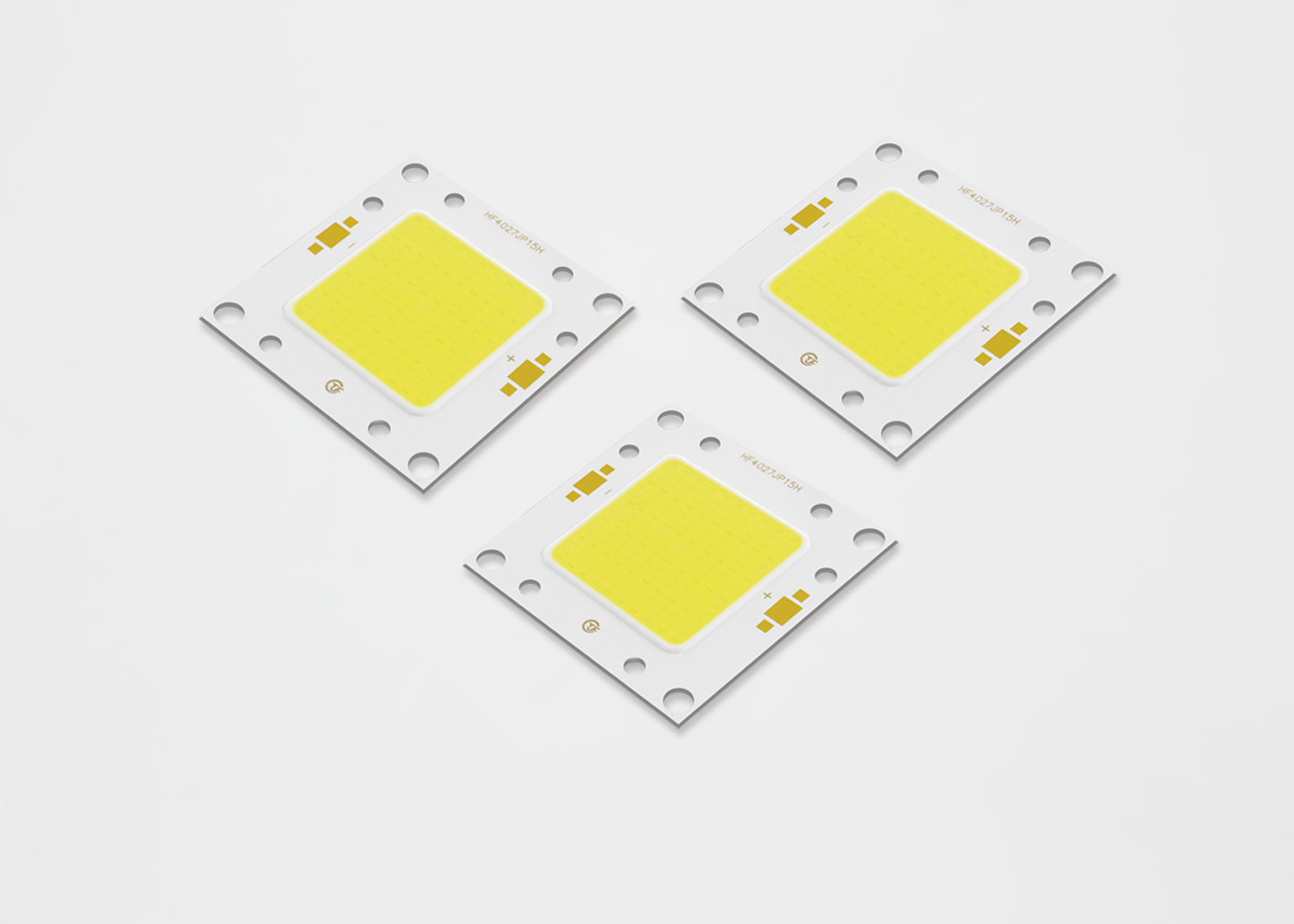

Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI

High Flux 100w Led Chips ANSI SDCM With Minimum 70 80 90 CRI
High Flux 100w Led Chips ANSI SDCM With Minimum 70 80 90 CRI
Podstawowe informacje
Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs
Numer modelu: HF4027JP15H
Minimalne zamówienie: Negocjacji
Cena: Negocjowalne
Czas dostawy: 5-7 dni
Zasady płatności: D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 sztuk / dzień
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Orzecznictwo: RoHS Rodzaj: LED COB
Emitujący Kolor: Ciepła biel/Naturalna biel/Czysta biel/Zimna biel/Zimna biel Moc: 50W
Gwarancja: 5 lat Długość życia: 50000 godzin
Podkreślić:

Chipy Led High Flux 100w

,

chipy LED ANSI 100w

,

moduł Led Cob SDCM

opis produktu

Flip Chip COB HF4027JP15H Bridgelux LED COB 50W LM80 5 lat gwarancji wysoka jakość gwarantowana



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 0

• Skuteczność 130 lm/W typowa dla 3000K, 80CRI

• Kompaktowe źródło światła o wysokiej gęstości strumienia

• Jednolite, wysokiej jakości oświetlenie

• Minimum 70, 80 i 90 opcji CRI

• Utwardzona ścieżka termiczna

• Podział kolorów zgodny z normą ENERGY STAR® / ANSI

struktura ze standardem 2, 3 i 5 SDCM

• Bardziej energooszczędny niż żarówki halogenowe

i świetlówki

• Praca z wysokim napięciem lub niskim napięciem DC

• Seria produktów i logo firmy z przodu

• Zgodny z RoHS



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 1



Oznaczenie numeru części dla matryc LED serii TYF ML jest wyjaśnione w następujący sposób:



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 2

Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 3



PRZEDMIOT NR. P(W) CCT(K) CRI MIN (lm)



MAX (lm)

 NAPIĘCIE(V) PRĄD (mA) (lm/W)
HF40251006PB 30 3000 tys 70 3186 3540 29,8 960 118
HF40251006PB 30 3500 tys 70 3267 3630 29,8 960 121
HF40251006PB 30 4000 tys 70 3321 3690 29,8 960 123
HF40251006PB 30 5000 tys 70 3375 3750 29,8 960 125
HF40251006PB 30 5700 tys 70 3429 3810 29,8 960 127
HF40251006PB 30 6500 tys 70 3375 3750 29,8 960 125
HF40251006PB 30 3000 tys 80 2916 3240 29,8 960 108
HF40251006PB 30 3500 tys 80 2997 3330 29,8 960 111
HF40251006PB 30 4000 tys 80 3051 3390 29,8 960 113
HF40251006PB 30 5000 tys 80 3105 3450 29,8 960 115
HF40251006PB 30 5700 tys 80 3159 3510 29,8 960 117
HF40251006PB 30 6500 tys 80 3105 3450 29,8 960 115
HF40251010PB 50 3000 tys 70 5220 5800 29,8 1600 116
HF40251010PB 50 3500 tys 70 5355 5950 29,8 1600 119
HF40251010PB 50 4000 tys 70 5445 6050 29,8 1600 121
HF40251010PB 50 5000 tys 70 5535 6150 29,8 1600 123
HF40251010PB 50 5700 tys 70 5625 6250 29,8 1600 125
HF40251010PB 50 6500 tys 70 5535 6150 29,8 1600 123
HF40251010PB 50 3000 tys 80 4770 5300 29,8 1600 106
HF40251010PB 50 3500 tys 80 4905 5450 29,8 1600 109
HF40251010PB 50 4000 tys 80 4995 5550 29,8 1600 111
HF40251010PB 50 5000 tys 80 5085 5650 29,8 1600 113
HF40251010PB 50 5700 tys 80 5175 5750 29,8 1600 115
HF40251010PB 50 6500 tys 80 5085 5650 29,8 1600 113





4,Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 4



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 5



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 6

5.1 Informacje dotyczące łączenia kolorów


Rysunek 1: Wykres pojemników testowych w przestrzeni barw xy (warunki testu pulsacyjnego, Tj = 25°C)



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 7

CIE1931-x



Tabela 38: Definicje kolorów elipsy MacAdam od 2 do 5 kroków dla gamy podstawowej TYF CoB



Nominalny

CCT

 Środek OŚ GŁÓWNA (a , b)

Elipsa







Anioł rotacji, θ
x Y 2-stopniowy 3-stopniowy 5-stopniowy
2200K 0.5018 0,4153 (0,0048 , 0,0027) (0.0072, 0.0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53,1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54,1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0.0062, 0.0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0.0063, 0.0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0.0072, 0.0032) (0,0119, 0,0052) 58,8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58,1





















































Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 8


6.1 Tabela 39: Maksymalne oceny


Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 9

Uwagi do tabeli 39:

  • Napędzane macierze wyższymi prądami, jednak utrzymanie strumienia świetlnego może być zmniejszone.
  • Należy przestrzegać odpowiedniego obniżenia wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
  • Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu prądowi impulsowemu przewodzenia jest dopuszczalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a współczynnik wypełnienia wynosi ≤10%
  • Diody elektroluminescencyjne nie są przeznaczone do zasilania napięciem wstecznym i nie będą wytwarzać światła w tych warunkach.Maksymalna ocena podana tylko w celach informacyjnych.



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 10



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 11



Uwagi: 1. Cała tolerancja wymiarów wynosi ± 0,2 mm, chyba że zaznaczono inaczej.2. Punkt pomiarowy Tc na katodzie



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 12



ZALECANE WARUNKI LUTOWANIA

Do lutowania ręcznego.Proszę używać lutowania bezołowiowego, a lutowanie należy wykonać za pomocą końcówki lutowniczej w a

temperatura niższa niż 350C i powinna zostać zakończona w ciągu 3,5 sekundy dla jednego lądu.Nie należy stosować żadnej siły zewnętrznej

do części żywicznej podczas lutowania.Kolejny proces lutowania należy przeprowadzić po wypaleniu produktu:

powrót do temperatury otoczenia.UWAGA: KONTROLA TEMPERATURY



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 13



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 14



Pakowanie i etykietowanie produktów



Chipy LED o wysokim strumieniu 100 W ANSI SDCM z minimum 70 80 90 CRI 15

Etykietka:
