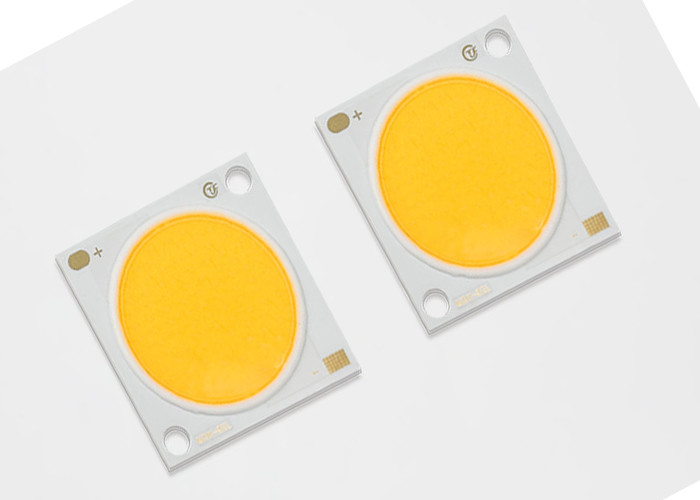

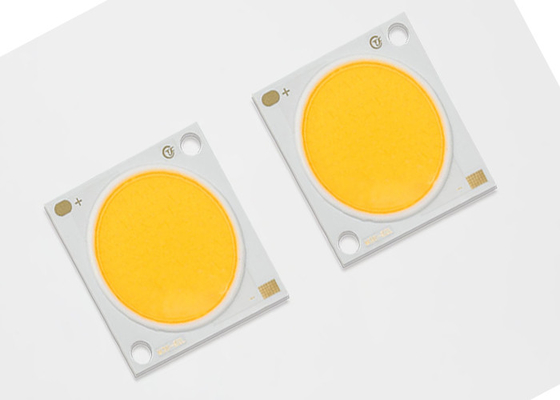

10w 15W Sport Light Par Light High Power Led Chips LM80 Przeszedł M15-02L

Podstawowe informacje
Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs
Numer modelu: M15-02L
Minimalne zamówienie: Negocjacji
Cena: negotiable
Czas dostawy: 5-7 dni
Zasady płatności: D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 sztuk / dzień
Szczegóły informacji
Moc: 10w 15w Materiał na chipy: Bridgelux
typu: cob led aplikacji: Lampa rosnąca LED COB
Nazwa produktu: LED COB Żywotność: 50000 godzin
Podkreślić:

chip led cob

,

chipy led light


opis produktu

10W 15W Sport Light Par Light LM80 minęło diodę COB

• Skuteczność 128 lm / W typowa dla 3000K, 80CRI

• Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

• Jednolite, wysokiej jakości oświetlenie

• Minimum 70, 80 i 90 opcji CRI

• StreaCLined ścieżka termiczna

Struktura sortowania kolorów zgodna z ENERGY STAR® / ANSI o standardzie 2, 3 i 5 SDCM

• Bardziej energooszczędne niż żarówki, lampy halogenowe i fluorescencyjne

• Praca wysokiego napięcia lub niskiego napięcia prądu stałego

• Seria produktów i logo firmy z przodu

• Zgodny z RoHS

Oznaczenie numeru części dla tablic LED serii TYF ML wyjaśniono w następujący sposób:

Min. Typ. Max. LM / W
Parametr Symbol Stan CRI Jednostka
VF IF = 320mA / Tc = 25 ℃ / 18 19.2 20.4 / V
Napięcie
Strumień świetlny Φv CCT: 5000-6500K RA: 80 660 690 - > 110 Lm (LM / W)
RA: 70 - - - -
CCT: 4000-4500K RA: 80 660 690 - > 110
RA: 70 - - - -
CCT: 2800-3200K RA: 80 630 660 - > 105
RA: 70 - - - -

Informacje o binowaniu kolorów


Rysunek 1: Wykres pojemników testowych w przestrzeni barwnej xy (pulsacyjne warunki testowe, Tj = 25 ° C)

CIE1931-x

Tabela 38: 2-stopniowe do 5-stopniowych definicji kosza elipsy MacAdam dla zakresu rdzeni TYF CoB

Nominalny

CCT

Środek GŁÓWNA OSI (a, b)

Elipsa

Obrót anioła, θ

X Y 2-krok 3-krok 5 kroków
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3555 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0.3123 0,3228 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


Tabela 39: Maksymalne oceny


Uwagi do tabeli 39:

  • Steruj macierzami przy wyższych prądach, ale utrzymanie strumienia świetlnego może być mniejsze.
  • Należy zachować odpowiednie obniżenie wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
  • Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu impulsowi prądu do przodu jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a cykl roboczy wynosi ≤10%
  • Diody elektroluminescencyjne nie są zaprojektowane do napędzania w kierunku napięcia wstecznego i nie wytwarzają światła w tych warunkach. Maksymalna ocena podana tylko w celach informacyjnych.

Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiarowy Tc na katodzie

ZALECANY STAN LUTOWNICZY

Do lutowania ręcznego. Należy użyć lutowania bezołowiowego, a lutowanie należy wykonać przy użyciu końcówki lutowniczej przy a

temperatura niższa niż 350 ° C i zostanie ukończona w ciągu 3,5 sekundy dla jednego lądu. Nie należy stosować siły zewnętrznej

do części żywicznej podczas lutowania. Następny proces lutowania powinien być przeprowadzony po otrzymaniu produktu

powrócić do temperatury otoczenia. UWAGA: REGULACJA TEMPERATURY

Pakowanie i etykietowanie produktów
