Szczegóły informacji

Moc:	80W	Emitujący Kolor:	Ciepły biały, naturalny biały, chłodny biały, niebieski, różowy
Materiał na chipy:	InGaN, Bridgelux, Epileds	typu:	LED COB
Temperatura barwowa:	6000-6500K, 3500K, 2800-7000k, pełne spektrum	Wskaźnik oddawania barw (ra):	80,90,95
Kąt widzenia (°):	140	Napięcie:	32-36V
aplikacji:	śledzić światło, dół światła, światło uliczne	Nazwa produktu:	LED COB
Gwarancja:	5 lat	Żywotność:	50000 godzin
Podkreślić:	chip led cob , chip ledowy dużej mocy

opis produktu

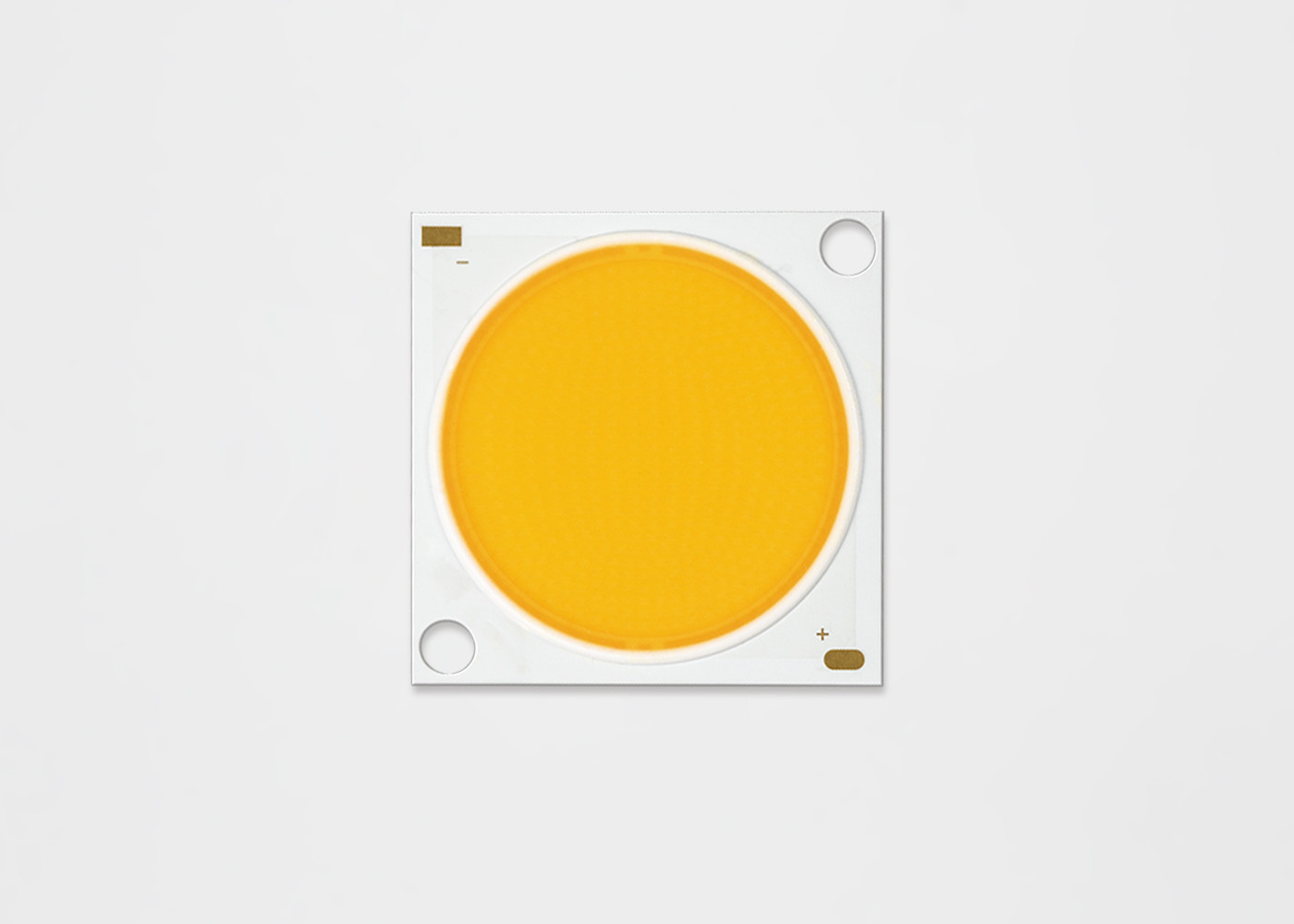

CL541818P4 bridlgeux 80w super wysoki prześwit 160lm / w Chipy LED COB LM80 5 lat gwarancji

• Skuteczność 160 lm / W typowa dla 3000K, 80CRI

• Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

• Jednolite, wysokiej jakości oświetlenie

• Minimum 70, 80 i 90 opcji CRI

• StreaCLined ścieżka termiczna

• Binning kolorów zgodny z ENERGY STAR® / ANSI

struktura o standardzie 2, 3 i 5 SDCM

• Bardziej energooszczędne niż żarówki, halogenowe

i świetlówki

• Praca wysokiego napięcia lub niskiego napięcia prądu stałego

• Seria produktów i logo firmy z przodu

• Zgodny z RoHS

Oznaczenie numeru części dla tablic LED serii TYF ML wyjaśniono w następujący sposób:

Numer części	Typowa moc (W)	Nominalny CCT (K)	CRI	Minimalny strumień pulsacyjny (lm)	Typowy strumień pulsacyjny (lm)	Typowe napięcie (V)	Prąd nominalny (mA)	Typowa skuteczność (lm / W)
CL54351818P430E * 7	82,9	3000 K	70	12027	12932	51.2	1620	156
CL54351818P435E * 7	82,9	3500 K	70	12181	13098	51.2	1620	158
CL54351818P440E * 7	82,9	4000 K	70	12258	13181	51.2	1620	159
CL54351818P450E * 7	82,9	5000 K	70	12413	13347	51.2	1620	161
CL54351818P457E * 7	82,9	5700 K	70	12490	13430	51.2	1620	162
CL54351818P465E * 7	82,9	6500 K	70	12413	13347	51.2	1620	161
CL54351818P422E * 8	82,9	2200 K	80	10100	10860	51.2	1620	131
CL54351818P427E * 8	82,9	2700 K	80	10948	11772	51.2	1620	142
CL54351818P430E * 8	82,9	3000 K	80	11256	12103	51.2	1620	146
CL54351818P435E * 8	82,9	3500 K	80	11410	12269	51.2	1620	148
CL54351818P440E * 8	82,9	4000 K	80	11487	12352	51.2	1620	149
CL54351818P450E * 8	82,9	5000 K	80	11642	12518	51.2	1620	151
CL54351818P457E * 8	82,9	5700 K	80	11796	12684	51.2	1620	153
CL54351818P465E * 8	82,9	6500 K	80	11642	12518	51.2	1620	151
CL54351818P422E * 9	82,9	2200 K	90	8943	9616	51.2	1620	116
CL54351818P427E * 9	82,9	2700 K	90	9791	10528	51.2	1620	127
CL54351818P430E * 9	82,9	3000 K	90	10023	10777	51.2	1620	130
CL54351818P435E * 9	82,9	3500 K	90	10177	10943	51.2	1620	132
CL54351818P440E * 9	82,9	4000 K	90	10254	11026	51.2	1620	133
CL54351818P450E * 9	82,9	5000 K	90	10408	11192	51.2	1620	135
CL54351818P457E * 9	82,9	5700 K	90	10485	11275	51.2	1620	136

5.1 Informacje o binowaniu kolorów

Rysunek 1: Wykres pojemników testowych w przestrzeni barwnej xy (pulsacyjne warunki testowe, Tj = 25 ° C)

CIE1931-x

Tabela 38: 2-stopniowe do 5-stopniowych definicji kosza elipsy MacAdam dla zakresu rdzeni TYF CoB

6.1 Tabela 39: Maksymalne oceny

Uwagi do tabeli 39:

Steruj macierzami przy wyższych prądach, ale utrzymanie strumienia świetlnego może być mniejsze.
Należy zachować odpowiednie obniżenie wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu prądowi impulsowemu do przodu jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a cykl roboczy wynosi ≤10%
Diody elektroluminescencyjne nie są zaprojektowane do napędzania w kierunku napięcia wstecznego i nie wytwarzają światła w tych warunkach. Maksymalna ocena podana tylko w celach informacyjnych.

Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiarowy Tc na katodzie

ZALECANY STAN LUTOWNICZY

Do lutowania ręcznego. Należy użyć lutowania bezołowiowego, a lutowanie należy wykonać przy użyciu końcówki lutowniczej przy a

temperatura niższa niż 350 ° C i zostanie ukończona w ciągu 3,5 sekundy dla jednej ziemi. Nie należy stosować siły zewnętrznej

do części żywicznej podczas lutowania. Następny proces lutowania powinien być przeprowadzony po otrzymaniu produktu

powrócić do temperatury otoczenia. UWAGA: REGULACJA TEMPERATURY

Pakowanie i etykietowanie produktów

Etykietka:

Miejsce pochodzenia:	Shenzhen
Nazwa handlowa:	TYF
Orzecznictwo:	CE,RoHs,LM80
Numer modelu:	M54-01l

Minimalne zamówienie:	Negocjacji
Cena:	Negocjowalne
Czas dostawy:	5-7 dni
Zasady płatności:	D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply:	1 000 000 sztuk / dzień

CL541818P4 Led Bridgelux Chip 80w Super High Lumen 160lm / W 32-36V 5 lat gwarancji

chip led cob
