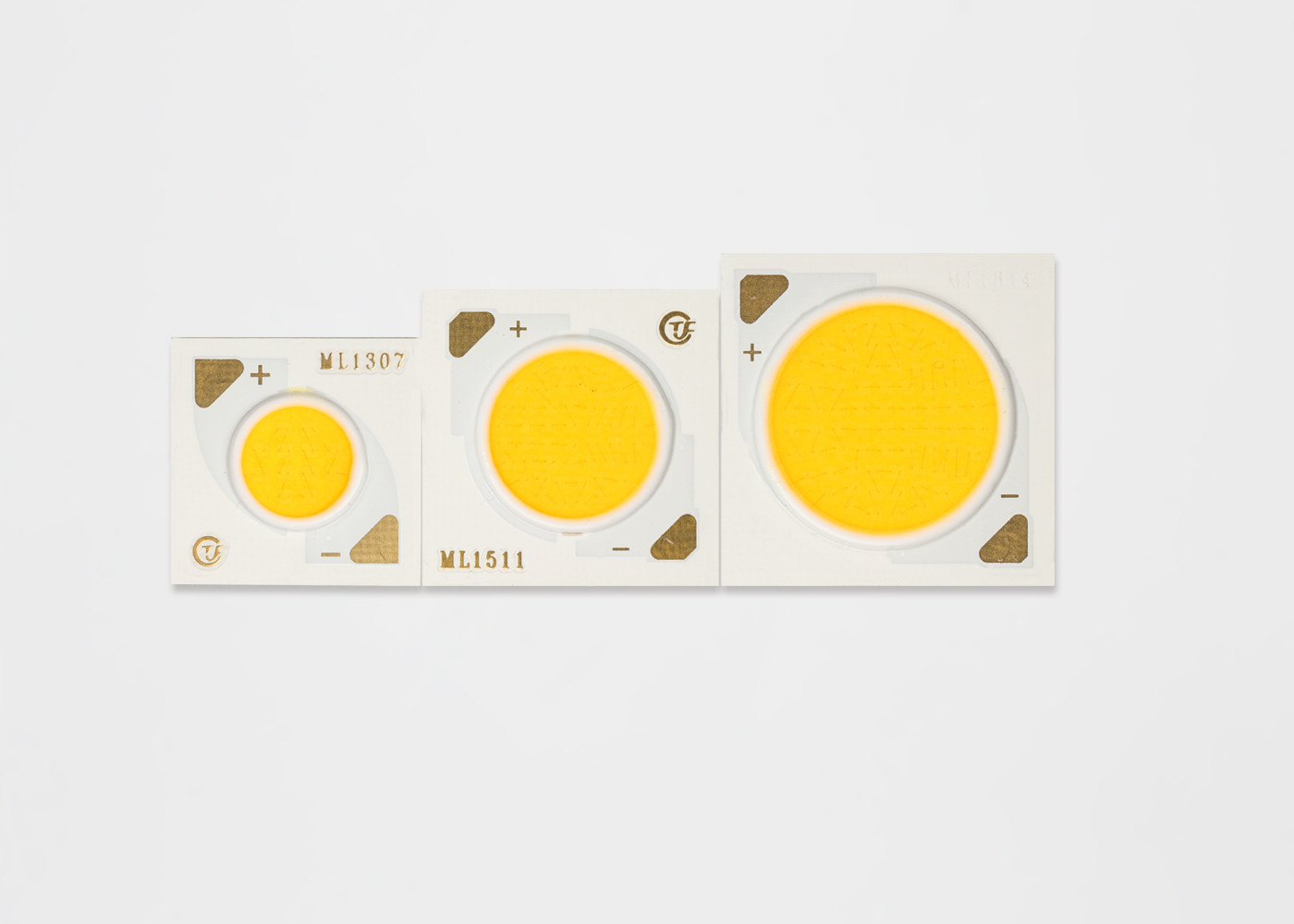

Wysokowydajne reflektory COB o mocy 20 W 130 lm / w
• Skuteczność 128 lm / W typowa dla 3000K, 80CRI
• Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego
• Jednolite, wysokiej jakości oświetlenie
• Minimum 70, 80 i 90 opcji CRI
• StreaCLined ścieżka termiczna
• Binning kolorów zgodny z ENERGY STAR® / ANSI
struktura o standardzie 2, 3 i 5 SDCM
• Bardziej energooszczędne niż żarówki, halogenowe
i świetlówki
• Praca wysokiego napięcia lub niskiego napięcia prądu stałego
• Seria produktów i logo firmy z przodu
• Zgodny z RoHS
Oznaczenie numeru części dla tablic LED serii TYF ML wyjaśniono w następujący sposób:
Numer części | Typowa moc (W) | Nominalny CCT (K) | CRI | Minimalny strumień pulsacyjny (lm) | Typowy strumień pulsacyjny (lm) | Typowe napięcie (V) | Prąd nominalny (mA) | Typowa skuteczność (lm / W) |
| CL25171206P430E * 7 | 18.4 | 3000 K | 70 | 2772 | 2981 | 34 | 540 | 162 |
| CL25171206P435E * 7 | 18.4 | 3500 K | 70 | 2823 | 3036 | 34 | 540 | 165 |
| CL25171206P440E * 7 | 18.4 | 4000 K | 70 | 2858 | 3073 | 34 | 540 | 167 |
| CL25171206P450E * 7 | 18.4 | 5000 K | 70 | 2926 | 3146 | 34 | 540 | 171 |
| CL25171206P457E * 7 | 18.4 | 5700 K | 70 | 2943 | 3165 | 34 | 540 | 172 |
| CL25171206P465E * 7 | 18.4 | 6500 K | 70 | 2926 | 3146 | 34 | 540 | 171 |
| CL25171206P422E * 8 | 18.4 | 2200 K | 80 | 2310 | 2484 | 34 | 540 | 135 |
| CL25171206P427E * 8 | 18.4 | 2700 K | 80 | 2481 | 2668 | 34 | 540 | 145 |
| CL25171206P430E * 8 | 18.4 | 3000 K | 80 | 2601 | 2797 | 34 | 540 | 152 |
| CL25171206P435E * 8 | 18.4 | 3500 K | 80 | 2635 | 2834 | 34 | 540 | 154 |
| CL25171206P440E * 8 | 18.4 | 4000 K | 80 | 2669 | 2870 | 34 | 540 | 156 |
| CL25171206P450E * 8 | 18.4 | 5000 K | 80 | 2721 | 2926 | 34 | 540 | 159 |
| CL25171206P457E * 8 | 18.4 | 5700 K | 80 | 2738 | 2944 | 34 | 540 | 160 |
| CL25171206P465E * 8 | 18.4 | 6500 K | 80 | 2721 | 2926 | 34 | 540 | 159 |
| CL25171206P422E * 9 | 18.4 | 2200 K | 90 | 1968 | 2116 | 34 | 540 | 115 |
| CL25171206P427E * 9 | 18.4 | 2700 K | 90 | 2122 | 2282 | 34 | 540 | 124 |
| CL25171206P430E * 9 | 18.4 | 3000 K | 90 | 2225 | 2392 | 34 | 540 | 130 |
| CL25171206P435E * 9 | 18.4 | 3500 K | 90 | 2276 | 2447 | 34 | 540 | 133 |
| CL25171206P440E * 9 | 18.4 | 4000 K | 90 | 2310 | 2484 | 34 | 540 | 135 |
| CL25171206P450E * 9 | 18.4 | 5000 K | 90 | 2327 | 2502 | 34 | 540 | 136 |
| CL25171206P457E * 9 | 18.4 | 5700 K | 90 | 2344 | 2520 | 34 | 540 | 137 |
5.1 Informacje o binowaniu kolorów
Rysunek 1: Wykres pojemników testowych w przestrzeni kolorów xy (pulsacyjne warunki testowe, Tj = 25 ° C)
CIE1931-x
Tabela 38: 2-stopniowe do 5-stopniowych definicji kosza elipsy MacAdam dla zakresu rdzeni TYF CoB
Nominalny CCT | Środek | GŁÓWNA OSI (a, b) | Elipsa Obrót anioła, θ |
| X | Y | 2-krok | 3-krok | 5 kroków |
| 2200K | 0,5018 | 0,4153 | (0,0048, 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53.1 |
| 27 00 K | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53,4 |
| 5000K | 0,3447 | 0,3555 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58,8 |
| 6500K | 0.3123 | 0,3228 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58.1 |
6.1 Tabela 39: Maksymalne oceny
Uwagi do tabeli 39:
- Steruj macierzami przy wyższych prądach, ale utrzymanie strumienia świetlnego może być mniejsze.
- Należy zachować odpowiednie obniżenie wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
- Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu impulsowi prądu do przodu jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a cykl roboczy wynosi ≤10%
- Diody elektroluminescencyjne nie są zaprojektowane do napędzania w kierunku napięcia wstecznego i nie wytwarzają światła w tych warunkach. Maksymalna ocena podana tylko w celach informacyjnych.
Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiarowy Tc na katodzie
ZALECANY STAN LUTOWNICZY
Do lutowania ręcznego. Należy użyć lutowania bezołowiowego, a lutowanie należy wykonać przy użyciu końcówki lutowniczej przy a
temperatura niższa niż 350 ° C i zostanie ukończona w ciągu 3,5 sekundy dla jednego lądu. Nie należy stosować siły zewnętrznej
do części żywicznej podczas lutowania. Następny proces lutowania powinien być przeprowadzony po otrzymaniu produktu
powrócić do temperatury otoczenia. UWAGA: REGULACJA TEMPERATURY
Pakowanie i etykietowanie produktów
