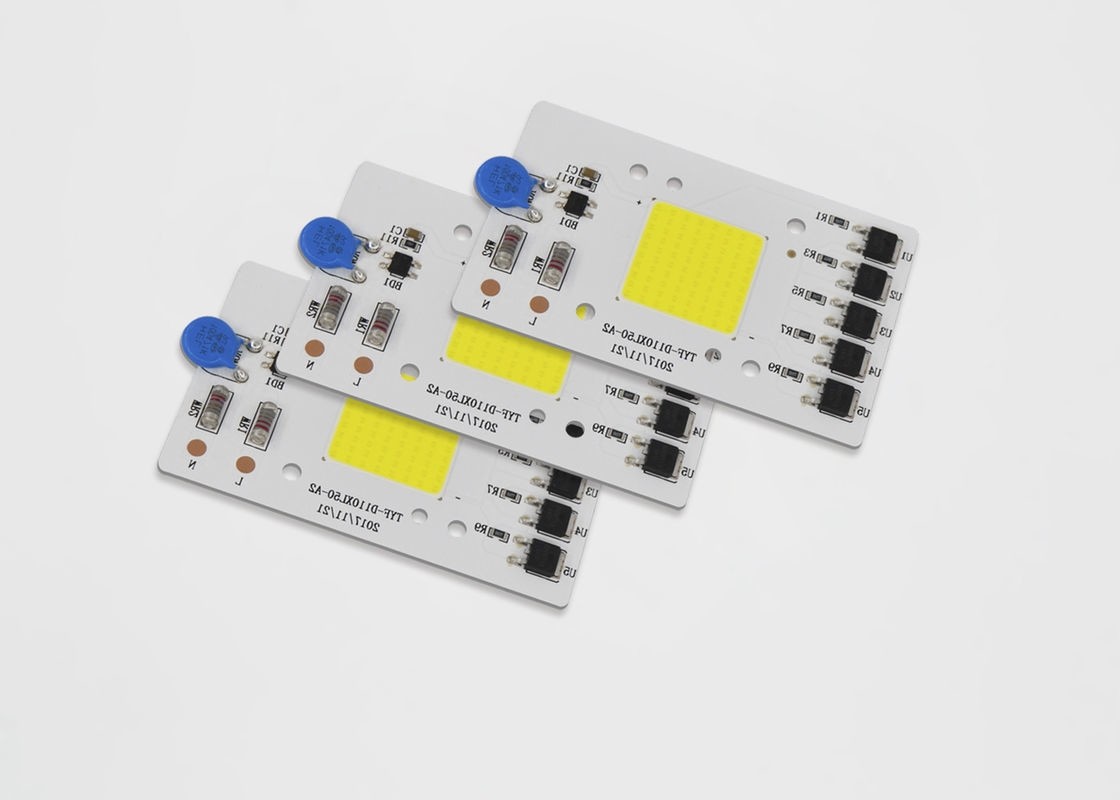

Moduł Full Spectrum AC LED 50W 30W Ac Możliwość przyciemniania 52 * 84mm Dla światła powodziowego

Orzecznictwo
Chiny Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Certyfikaty
Chiny Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Certyfikaty
Opinie klientów
Te diody LED o pełnym spektrum TYF pozwoliły zaoszczędzić 50 USD na porównywalnym świetle, a PPF jest naprawdę wysoki.

—— De Anthony Jose

Im Online Czat teraz

Moduł Full Spectrum AC LED 50W 30W Ac Możliwość przyciemniania 52 * 84mm Dla światła powodziowego

Moduł Full Spectrum AC LED 50W 30W Ac Możliwość przyciemniania 52 * 84mm Dla światła powodziowego
Moduł Full Spectrum AC LED 50W 30W Ac Możliwość przyciemniania 52 * 84mm Dla światła powodziowego

Duży Obraz :  Moduł Full Spectrum AC LED 50W 30W Ac Możliwość przyciemniania 52 * 84mm Dla światła powodziowego

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: TYF
Orzecznictwo: CE CB ROHS
Numer modelu: D5284
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiable
Szczegóły pakowania: Kraft Paper Box
Czas dostawy: 20 dni roboczych
Zasady płatności: L/c, D/A, D/P, T/T, Western Union
Możliwość Supply: 10 000 sztuk miesięcznie

Moduł Full Spectrum AC LED 50W 30W Ac Możliwość przyciemniania 52 * 84mm Dla światła powodziowego

Opis
Modelu: TYF D5284 Numer części: D5284C2023E0DA30582
Ciemny: 52 * 84 mm Napięcie: 220 / 230v
Mocy: 50W Kolor: Różowy
PF: > 0,9 THD: 35%
Ściemnianie: Tak
High Light:

high power led module

,

waterproof led module

Full Spectrum 50W 30W Ac Cob Led Możliwość przyciemniania dla Flood Light wysokiej jakości chip Bridgelux wewnątrz

1. Szczegóły:

Nazwa przedmiotu: moduł AC COB do zewnętrznych lamp ledowych

Typ produktu: moduł AC

Napięcie: 110 V / 220 V

Miejsce pochodzenia: ShenZhen, Chiny

Model: TYF D5284

MOQ: 100 sztuk

1.1 Cechy produktu

  • Łączy bezpośrednio z napięciem sieci AC
  • Wysoka wydajność i współczynnik mocy
  • Długi czas życia
  • Prosta LM
  • Rosh Zgodny
  • Regulacja napięcia liniowego
  • Łatwy montaż

2. Aplikacje:

3. Charakterystyka elektryczna i optyczna (Ta = 25 ) Tabela 2-1

POZYCJA SYMBOL JEDNOSTKA TYPOWA Wartość
Napięcie wejściowe Vin V 230
Prąd wejściowy JEŚLI mama 236,2
Częstotliwość pracy fa Hz 50/60
Moc wejściowa P W 49,49
Współczynnik mocy PF 0,911
Całkowite zniekształcenia harmoniczne THD 45,7%
Typ ściemniania RNA □ TRIAC □ PWM □ 0-10 V □ DALI □ DMX □ Inteligentnie □ Inne
Przepustowość Vs KV 1
Wytrzymałość elektryczna (AC) Ve KV 1.5
Temperatura pracy / obudowy Ta / Tc 25/85
Parametry LED KACZAN
Strumień świetlny Φv Lm 4680,9
Wydajność świetlna ηv Lm / w 94,57
Temperatura koloru CCT K 6381
Wskaźnik renderowania kolorów Ra / CRI 70,2 / 59,0
Dystrybucja światła - -
Kąt widzenia 2θ 1/2 Deg. -

3.1 Maksymalne oceny bezwzględne (Ta = 25 ) Tabela 2-4

POZYCJA SYMBOL JEDNOSTKA Wartość
Rozpraszanie mocy Pd W 52,5
Prąd AC (RMS) JEŚLI mama 248,5
Napięcie AC (RMS) Vin V 220 ~ 240
Temperatura złącza LED Tj-LED 120
IC Junction Temperature Tj-IC 150
Początek IC temperatury IC Tp 100
Rezystancja termiczna LED (punkt połączenia / lutowania) Rthj-s ℃ / W 20
Opór cieplny IC (punkt połączenia / lutowania) Rthj-s ℃ / W 40
temperatura robocza Do -20 ~ + 85
Temperatura przechowywania Ts -40 ~ + 100
Wrażliwość ESD (HBM) Vesd KV ± 2
Temperatura lutowania (przepływ) Tsld -
Temperatura lutowania (ręczna) Tsld 350 3S

4. Właściwości optyczne

4.1 Pojemniki na chromatyczność

TYF jest zgodny ze standardem ANSI C78.377A dla swojej struktury bin chromatyczności. Dla każdego czworoboku ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.

Rysunek 4-1-1 Chromaticity Bin

Tabela 4-1-2 5-stopniowe pojemniki

CCT Kroki Cx Cy za b theta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3555 0,01370 0,00590 59,62
5700K 5 0,3228 0,3417 0,01243 0,00533 59,09
6000K 5 0.3123 0,3228 0,01115 0,00475 58,57

Tabela 4--1-3 3-stopniowe pojemniki

CCT Kroki Cx Cy za b theta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3555 0,00822 0,00354 59,62
5700K 3 0,3228 0,3417 0,00746 0,00320 59,09
6000K 3 0.3123 0,3228 0,00669 0,00285 58,57

4.2 Typowe krzywe elektryczne i optyczne

Rysunek 4-2-1 Moc względna a napięcie, T a = 25 ℃

Rysunek 4-2-2 Względny strumień świetlny w funkcji napięcia, T a = 25 ℃

Rysunek 4-2-3 Wzorzec promieniowania, T a = 25 ℃

5 . Kluczowe dane techniczne / funkcje specjalne:

1. Jedź bezpośrednio do napięcia AC linii: 120 / 230V, Brak sterowników AC / DC

2. Z OTR, OVP, OCP, Surge Capacity, 1000V

3. Wysokie PF, certyfikaty CE / UL

4. Dobra spójność kolorów, wysoka CRI

5. Temperatura otoczenia: -20-50 ℃, temperatura obudowy: <70 ℃

6. Mały rozmiar, elastyczna konstrukcja, rozmiar PCB, CCT, moc, można dostosować do potrzeb klienta.

7. Czas życia> 30 000 godzin

6. Opakowanie

TYF Opto. Moduły LED produkty, pakowane w plastikową tacę, według różnych rozmiarów, XX PC na każdą plastikową tacę, jak pokazano poniżej. produkty bez plastikowego pudełka zapakowane w woreczki z bąbelkami, w celu uniknięcia ciśnienia zewnętrznego, wybierz inną torebkę bąbelkową, w zależności od wielkości produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, następujące.

1) xx moduł LED PCS na tacę 4) Informacje i opakowanie skrzynki

2) Stos tacki i taśmowanie, tace modułowe XX LED i dodatkowe 1 tace na bombonierki. Dodaj żel krzemionkowy (po 1) na wierzchu tacy

3) Uszczelnienie opakowania
