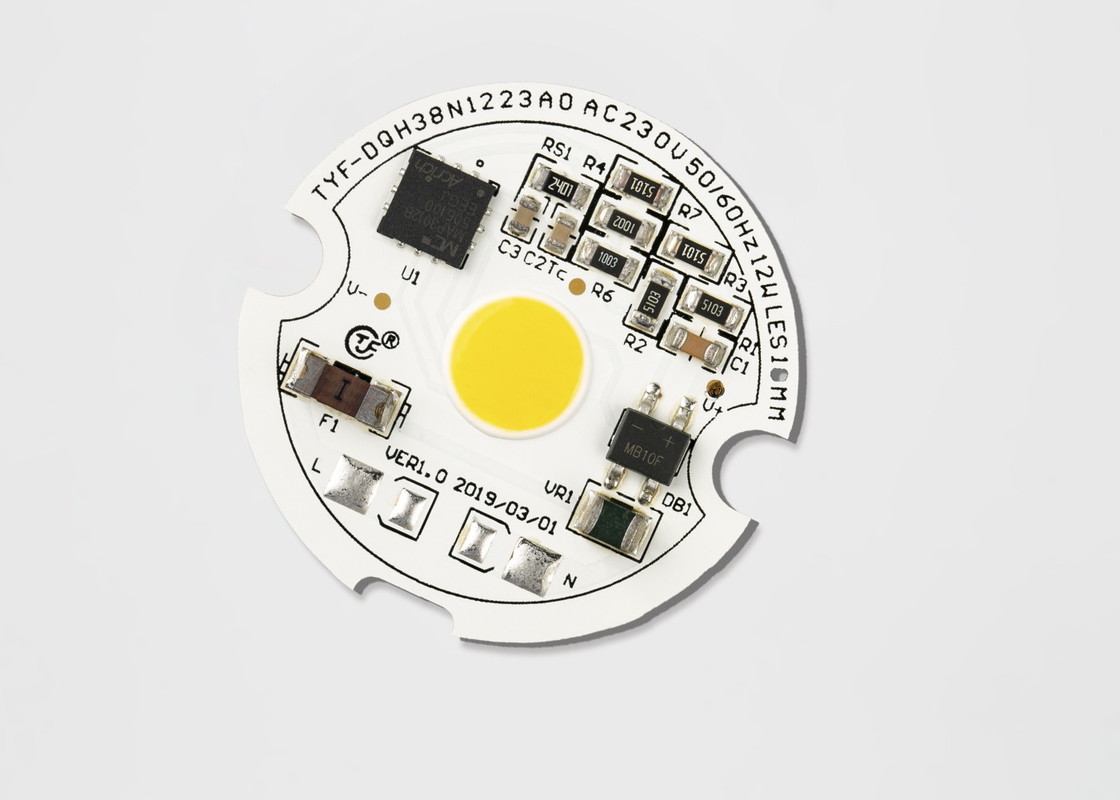

Moduł LED 220V AC CRI 80 COB LED 15W Łączy bezpośrednio z napięciem sieciowym AC

Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: TYF
Orzecznictwo: CE CB UL ROHS
Numer modelu: DQ38
Minimalne zamówienie: Negocjacji
Cena: Negotiable
Szczegóły pakowania: Pudełko
Czas dostawy: 15 dni roboczych
Zasady płatności: T / T, L / C, D / A, D / P
Możliwość Supply: dziesięć tysięcy
Szczegóły informacji
Napięcie: 110 / 220V Mocy: 15W
CRI: 80 PF: 0,88
THD: &lt;25%</span> Ściemnianie: Nr
Wydajność świetlna: 120lm / w CCT: 4000K
High Light:

moduł led bez sterownika

,

wodoodporny moduł led


opis produktu

Wysokiej jakości moduł LED COB 220V AC CRI 80 COB LED 15W

Detale:

Nazwa przedmiotu: AC COB chip do słabego oświetlenia

Typ produktu: moduł AC

Napięcie: 220V

Miejsce pochodzenia: ShenZhen, Chiny

Model: TYF DQ38

MOQ: 1 zestaw

1. Cechy produktu

  • Łączy bezpośrednio z napięciem sieci AC
  • Wysoka wydajność i współczynnik mocy
  • Długi czas życia
  • Prosta LM
  • Rosh Zgodny
  • Regulacja napięcia liniowego
  • Łatwy montaż
  • Produkt bezołowiowy

2. Aplikacje:

3. Charakterystyka elektryczna i optyczna (Ta = 25 ) Tabela 2-1

POZYCJA SYMBOL JEDNOSTKA TYPOWA Wartość
Napięcie wejściowe Vin V 230
Prąd wejściowy JEŚLI mama 42,35
Częstotliwość pracy fa Hz 50/60
Moc wejściowa P W 9.431
Współczynnik mocy PF 0,969
Całkowite zniekształcenia harmoniczne THD 21,6%
Typ ściemniania RNA □ TRIAC □ PWM □ 0-10 V □ DALI ☑ DMX □ Inteligentny □ Inne
Przepustowość Vs KV 0,5
Wytrzymałość elektryczna (AC) Ve KV -
Temperatura pracy / obudowy Ta / Tc 25/85
Parametry LED KACZAN
Strumień świetlny Φv Lm 1068.3
Wydajność świetlna ηv Lm / w 113.3
Temperatura koloru CCT K 4068
Wskaźnik renderowania kolorów Ra / CRI 82,3 / 75,4
Dystrybucja światła - - -
Kąt widzenia 2θ 1/2 Deg. -

4. Właściwości optyczne

4.1 Pojemniki na chromatyczność

TYF jest zgodny ze standardem ANSI C78.377A dla swojej struktury bin chromatyczności. Dla każdego czworoboku ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 pojemników i 3 pojemniki.

Tabela 4-1 5-stopniowe pojemniki

CCT Kroki Cx Cy za b theta
2700K 5 0,4578 0,4101 0,01350 0,00700 53,70
3000K 5 0,4338 0,403 0,01390 0,00680 53,22
3500K 5 0,4073 0,3917 0,01545 0,00690 54,00
4000K 5 0,3818 0,3797 0,01565 0,00670 53,72
5000K 5 0,3447 0,3555 0,01370 0,00590 59,62
5700K 5 0,3228 0,3417 0,01243 0,00533 59,09
6000K 5 0.3123 0,3228 0,01115 0,00475 58,57

Tabela 4-2 3-stopniowe pojemniki

CCT Kroki Cx Cy za b theta
2700K 3 0,4578 0,4101 0,00810 0,00420 53,70
3000K 3 0,4338 0,403 0,00834 0,00408 53,22
3500K 3 0,4073 0,3917 0,00927 0,00414 54,00
4000K 3 0,3818 0,3797 0,00939 0,00402 53,72
5000K 3 0,3447 0,3555 0,00822 0,00354 59,62
5700K 3 0,3228 0,3417 0,00746 0,00320 59,09
6000K 3 0.3123 0,3228 0,00669 0,00285 58,57

4.2 Typowe krzywe elektryczne i optyczne

Rysunek 4-2-1 Moc względna a napięcie, T a = 25 ℃

Rysunek 4-2-2 Względny strumień świetlny w funkcji napięcia, T a = 25 ℃

Rysunek 4-2-3 Wzorzec promieniowania, T a = 25 ℃

5 . Kluczowe dane techniczne / funkcje specjalne:

1. Jedź bezpośrednio do napięcia AC linii: 120 / 230V, Brak sterowników AC / DC

2. Z OTR, OVP, OCP, Surge Capacity, 1000V

3. Wysokie PF, certyfikaty CE / UL

4. Dobra spójność kolorów, wysoka CRI

5. Temperatura otoczenia: -20-50 ℃, temperatura obudowy: <70 ℃

6. Mały rozmiar, elastyczna konstrukcja, rozmiar PCB, CCT, moc, można dostosować do potrzeb klienta.

7. Czas życia> 30 000 godzin

6. Opakowanie

TYF Opto. Moduły LED produkty, pakowane w plastikową tacę, według różnych rozmiarów, XX PC na każdą plastikową tacę, jak pokazano poniżej. produkty bez plastikowego pudełka zapakowane w woreczki z bąbelkami, w celu uniknięcia ciśnienia zewnętrznego, wybierz inną torebkę bąbelkową, w zależności od wielkości produktu w każdym opakowaniu produktów XX, zapakowany produkt będzie przechowywany w formie kartonu i zapieczętowany, następujące.

1) xx moduł LED PCS na tacę 4) Informacje i opakowanie skrzynki

2) Stos tacki i taping, moduł LED XX

tace i dodatkowe 1 tace dla każdego z nich

pudełko. Dodaj żel krzemionkowy (po 1) na wierzchu tacy

3) Uszczelnienie opakowania
