55W 160lm / W Chip światła ulicznego Led Cob CL36241812P4 Potężny Anti-Extrusion

Orzecznictwo
Chiny Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Certyfikaty
Chiny Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Certyfikaty
Opinie klientów
Te diody LED o pełnym spektrum TYF pozwoliły zaoszczędzić 50 USD na porównywalnym świetle, a PPF jest naprawdę wysoki.

—— De Anthony Jose

Im Online Czat teraz

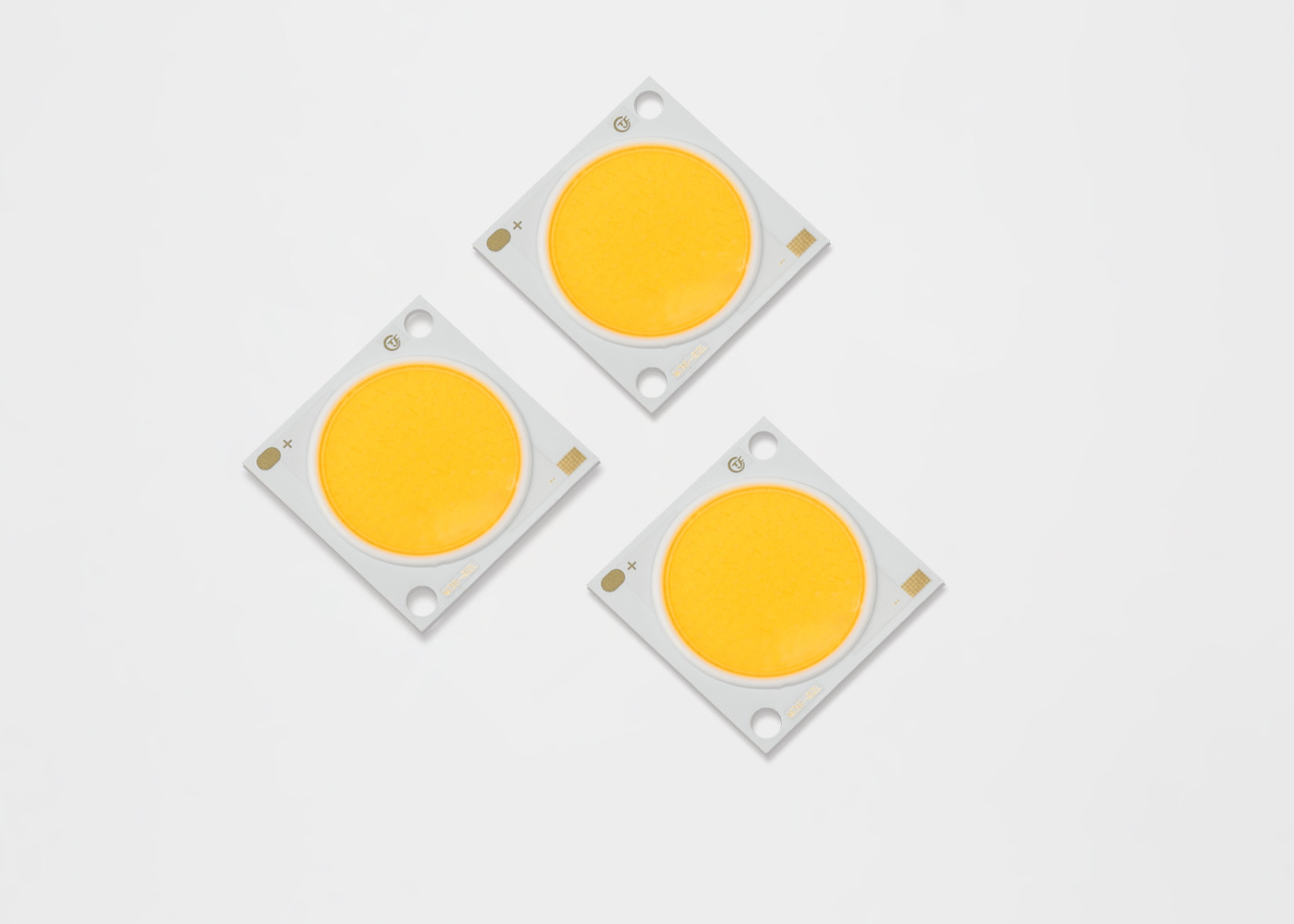

55W 160lm / W Chip światła ulicznego Led Cob CL36241812P4 Potężny Anti-Extrusion

55W 160lm / W Chip światła ulicznego Led Cob CL36241812P4 Potężny Anti-Extrusion
55W 160lm / W Chip światła ulicznego Led Cob CL36241812P4 Potężny Anti-Extrusion

Duży Obraz :  55W 160lm / W Chip światła ulicznego Led Cob CL36241812P4 Potężny Anti-Extrusion

Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs,LM80
Numer modelu: M36-02L
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiable
Czas dostawy: 5-7 dni
Zasady płatności: D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 sztuk / dzień

55W 160lm / W Chip światła ulicznego Led Cob CL36241812P4 Potężny Anti-Extrusion

Opis
Moc: 55w Emitujący Kolor: Ciepły biały, naturalny biały, chłodny biały, niebieski, różowy
Materiał na chipy: InGaN, Bridgelux, Epileds typu: LED COB
Temperatura barwowa: 6000-6500K, 3500K, 2800-7000k, pełne spektrum Wskaźnik oddawania barw (ra): 80,90,95
Kąt widzenia (°): 140 Napięcie: 32-36V
aplikacji: śledzić światło, dół światła, światło uliczne Nazwa produktu: LED COB
Gwarancja: 5 lat Żywotność: 50000 godzin
High Light:

cob led chip

,

led light chips

CL36241812P4 55W 160lm / w oświetlenie uliczne bridgleux cob lm80 LED Chipy wysokiej lumenów wysokiej niezawodności diody LED

• Skuteczność 160 lm / W typowa dla 3000K, 80CRI

• Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

• Jednolite, wysokiej jakości oświetlenie

• Minimum 70, 80 i 90 opcji CRI

• StreaCLined ścieżka termiczna

• Binning kolorów zgodny z ENERGY STAR® / ANSI

struktura o standardzie 2, 3 i 5 SDCM

• Bardziej energooszczędne niż żarówki, halogenowe

i świetlówki

• Praca wysokiego napięcia lub niskiego napięcia prądu stałego

• Seria produktów i logo firmy z przodu

• Zgodny z RoHS

Oznaczenie numeru części dla tablic LED serii TYF ML wyjaśniono w następujący sposób:

Numer części

Typowa moc (W) Nominalny CCT (K)

CRI

Minimalny strumień pulsacyjny (lm) Typowy strumień pulsacyjny (lm) Typowe napięcie (V) Prąd nominalny (mA) Typowa skuteczność (lm / W)
CL36241812P430E * 7 55,3 3000 K 70 8229 8848 51.2 1080 160
CL36241812P435E * 7 55,3 3500 K 70 8383 9014 51.2 1080 163
CL36241812P440E * 7 55,3 4000 K 70 8486 9125 51.2 1080 165
CL36241812P450E * 7 55,3 5000 K 70 8589 9235 51.2 1080 167
CL36241812P457E * 7 55,3 5700 K 70 8692 9346 51.2 1080 169
CL36241812P465E * 7 55,3 6500 K 70 8589 9235 51.2 1080 167
CL36241812P422E * 8 55,3 2200 K 80 6840 7355 51.2 1080 133
CL36241812P427E * 8 55,3 2700 K 80 7354 7908 51.2 1080 143
CL36241812P430E * 8 55,3 3000 K 80 7714 8295 51.2 1080 150
CL36241812P435E * 8 55,3 3500 K 80 7817 8406 51.2 1080 152
CL36241812P440E * 8 55,3 4000 K 80 7920 8516 51.2 1080 154
CL36241812P450E * 8 55,3 5000 K 80 8022 8625 51.2 1080 156
CL36241812P457E * 8 55,3 5700 K 80 8074 8682 51.2 1080 157
CL36241812P465E * 8 55,3 6500 K 80 8074 8682 51.2 1080 157
CL36241812P422E * 9 55,3 2200 K 90 5863 6304 51.2 1080 114
CL36241812P427E * 9 55,3 2700 K 90 6274 6747 51.2 1080 122
CL36241812P430E * 9 55,3 3000 K 90 6583 7078 51.2 1080 128
CL36241812P435E * 9 55,3 3500 K 90 6789 7300 51.2 1080 132
CL36241812P440E * 9 55,3 4000 K 90 6840 7355 51.2 1080 133
CL36241812P450E * 9 55,3 5000 K 90 6891 7410 51.2 1080 134
CL36241812P457E * 9 55,3 5700 K 90 6942 7465 51.2 1080 135

4, Aplikacje:

5.1 Informacje o binowaniu kolorów


Rysunek 1: Wykres pojemników testowych w przestrzeni barwnej xy (pulsacyjne warunki testowe, Tj = 25 ° C)

CIE1931-x

Tabela 38: 2-stopniowe do 5-stopniowych definicji kosza elipsy MacAdam dla zakresu rdzeni TYF CoB

Nominalny

CCT

Środek GŁÓWNA OSI (a, b)

Elipsa

Obrót anioła, θ

X Y 2-krok 3-krok 5 kroków
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3555 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0.3123 0,3228 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


6.1 Tabela 39: Maksymalne oceny


Uwagi do tabeli 39:

  • Steruj macierzami przy wyższych prądach, ale utrzymanie strumienia świetlnego może być mniejsze.
  • Należy zachować odpowiednie obniżenie wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
  • Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu prądowi impulsowemu do przodu jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a cykl roboczy wynosi ≤10%
  • Diody elektroluminescencyjne nie są zaprojektowane do napędzania w kierunku napięcia wstecznego i nie wytwarzają światła w tych warunkach. Maksymalna ocena podana tylko w celach informacyjnych.

Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiarowy Tc na katodzie

8, UWAGA

ZALECANY STAN LUTOWNICZY

Do lutowania ręcznego. Należy użyć lutowania bezołowiowego, a lutowanie należy wykonać przy użyciu końcówki lutowniczej przy a

temperatura niższa niż 350 ° C i zostanie ukończona w ciągu 3,5 sekundy dla jednej ziemi. Nie należy stosować siły zewnętrznej

do części żywicznej podczas lutowania. Następny proces lutowania powinien być przeprowadzony po otrzymaniu produktu

powrócić do temperatury otoczenia. UWAGA: REGULACJA TEMPERATURY

Pakowanie i etykietowanie produktów
