30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości

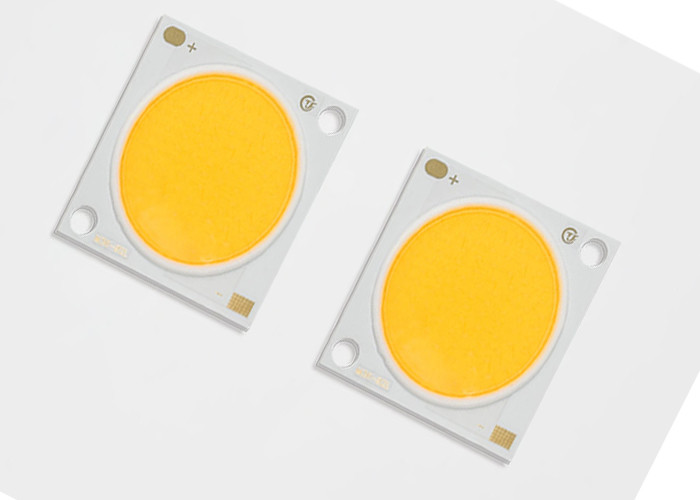

30w 50w Residential High Power Chip Power Led Compact High Flux Density Light Source
30w 50w Residential High Power Chip Power Led Compact High Flux Density Light Source
Podstawowe informacje
Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs
Numer modelu: M36-02L
Minimalne zamówienie: Negocjacji
Cena: Negocjowalne
Czas dostawy: 5-7 dni
Zasady płatności: D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 sztuk / dzień
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Power: 50W,30w Chip material: Bridgelux
Type: COB LED Application: COB LED grow lamp
Product name: COB LED Lifespan: 50000hours
Podkreślić:

chip o dużej mocy

,

chipy led light

opis produktu

30w 50w LED o wysokiej mocy LED o bazie aluminiowej



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 0

• Wydajność 128 lm/W typowa dla 3000K, 80CRI

• Kompaktne źródło światła o dużej gęstości strumienia

• Jednolite, wysokiej jakości oświetlenie

• Minimalne 70, 80 i 90 opcji CRI

• Wzmocniona ścieżka termiczna

• Zestawienie kolorów zgodne z ENERGY STAR® / ANSI

konstrukcja z normą 2, 3 i 5 SDCM

• Wydajniejszy energetycznie niż żarówka halogenowa

i lampy fluorescencyjne

• Działanie prądu stałego wysokiego lub niskiego napięcia

• seria produktów i logo firmy na przedniej stronie

• Zgodność z RoHS



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 1



Pozycja numerów części dla układów LED serii ML TYF jest wyjaśniona w następujący sposób:



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 2

30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 3





Numer części

 Typowa moc (W) Nominalne CCT (K)



CRI

 Minimalny pulsowy strumień (lm) Typowy pulsowy strumień (lm) Typowe napięcie (V) Prąd nominalny (mA) Typowa skuteczność (lm/W)
Wymagania w zakresie bezpieczeństwa 30.6 3000 K 70 4468 4804 34 900 157
CL25171210P435E*7 30.6 3500 K 70 4553 4896 34 900 160
Wymagania w zakresie ochrony środowiska 30.6 4000 K 70 4639 4988 34 900 163
Wymagania w zakresie bezpieczeństwa 30.6 5000 K 70 4696 5049 34 900 165
CL25171210P457E*7 30.6 5700 K 70 4724 5080 34 900 166
Wymagania w zakresie ochrony środowiska 30.6 6500 K 70 4696 5049 34 900 165
Wymagania w zakresie bezpieczeństwa 30.6 2200 K 80 3785 4070 34 900 133
Wymagania w zakresie bezpieczeństwa 30.6 2700 K 80 4013 4315 34 900 141
Wymagania w zakresie bezpieczeństwa 30.6 3000 K 80 4183 4498 34 900 147
Wymagania w zakresie bezpieczeństwa 30.6 3500 K 80 4240 4559 34 900 149
Wymagania w zakresie bezpieczeństwa 30.6 4000 K 80 4297 4621 34 900 151
Wymagania w zakresie bezpieczeństwa 30.6 5000 K 80 4326 4651 34 900 152
Wymagania w zakresie bezpieczeństwa 30.6 5700 K 80 4354 4681 34 900 153
Wymagania w zakresie ochrony środowiska 30.6 6500 K 80 4326 4651 34 900 152
Wymagania w zakresie bezpieczeństwa 30.6 2200 K 90 3187 3427 34 900 112
Wymagania w zakresie bezpieczeństwa 30.6 2700 K 90 3415 3672 34 900 120
Wymagania w zakresie bezpieczeństwa 30.6 3000 K 90 3586 3856 34 900 126
CL25171210P435E*9 30.6 3500 K 90 3643 3917 34 900 128
Wymagania w zakresie bezpieczeństwa 30.6 4000 K 90 3671 3947 34 900 129
Wymagania w zakresie bezpieczeństwa 30.6 5000 K 90 3700 3978 34 900 130
Wymagania w zakresie bezpieczeństwa 30.6 5700 K 90 3728 4008 34 900 131









Numer części

 Typowa moc (W) Nominalne CCT (K)



CRI

 Minimalny pulsowy strumień (lm) Typowy pulsowy strumień (lm) Typowe napięcie (V) Prąd nominalny (mA) Typowa skuteczność (lm/W)
Wymagania w zakresie ochrony środowiska 49.0 3000 K 70 7291 7840 34 1440 160
Wymagania w zakresie ochrony środowiska 49.0 3500 K 70 7428 7987 34 1440 163
Wymagania w zakresie ochrony środowiska 49.0 4000 K 70 7519 8085 34 1440 165
Wymagania w zakresie bezpieczeństwa 49.0 5000 K 70 7610 8183 34 1440 167
Wymagania w zakresie bezpieczeństwa 49.0 5700 K 70 7701 8281 34 1440 169
Wymagania w zakresie bezpieczeństwa i bezpieczeństwa 49.0 6500 K 70 7610 8183 34 1440 167
Wymagania w zakresie bezpieczeństwa 49.0 2200 K 80 6061 6517 34 1440 133
Wymagania w zakresie bezpieczeństwa 49.0 2700 K 80 6517 7007 34 1440 143
Wymagania w zakresie bezpieczeństwa 49.0 3000 K 80 6836 7350 34 1440 150
Wymagania w zakresie ochrony środowiska 49.0 3500 K 80 6927 7448 34 1440 152
Wymagania w zakresie bezpieczeństwa 49.0 4000 K 80 7018 7546 34 1440 154
Wymagania w zakresie bezpieczeństwa 49.0 5000 K 80 7154 7693 34 1440 157
Wymagania dotyczące: 49.0 5700 K 80 7199 7742 34 1440 158
Wymagania w zakresie bezpieczeństwa 49.0 6500 K 80 7154 7693 34 1440 157
Wymagania w zakresie bezpieczeństwa 49.0 2200 K 90 5195 5586 34 1440 114
Wymagania w zakresie ochrony środowiska 49.0 2700 K 90 5560 5978 34 1440 122
Wymagania w zakresie ochrony środowiska 49.0 3000 K 90 5833 6272 34 1440 128
Wymagania w zakresie ochrony środowiska 49.0 3500 K 90 6015 6468 34 1440 132
Wymagania w zakresie bezpieczeństwa 49.0 4000 K 90 6061 6517 34 1440 133
Wymagania w zakresie bezpieczeństwa 49.0 5000 K 90 6106 6566 34 1440 134
Wymagania dotyczące: 49.0 5700 K 90 6151 6615 34 1440 135

30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 4



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 5



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 6

5.1 Informacje dotyczące kolorystyki


Rysunek 1: wykres zbiorników do badań w przestrzeni barwnych xy (warunki badania pulsujące, Tj = 25°C)



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 7

CIE1931-x



Tabela 38: 2-stopniowe do 5-stopniowe definicje zbiornika kolorów elipsy MacAdam dla zakresu TYF CoB Core



Nazwa

CZK

 Punkt centralny Główną Oś (a, b)

Elips







Anioł obrotowy,θ
X Y 2 kroki 3 kroki 5-krok
2200K 0.5018 0.4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500K. 0.4806 0.4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700K 0.4575 0.4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K. 0.4338 0.4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K. 0.4073 0.3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K. 0.3818 0.3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000K. 0.3447 0.3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0.3290 0.3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0.3123 0.3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1





















































30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 8


6.1 Tabela 39: Maksymalne ratingi


30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 9

Uwaga do tabeli 39:

  • Napędzane zestawy przy większych prądach, jednak utrzymanie światła może być zmniejszone.
  • Należy przestrzegać właściwej regulacji prądu, aby utrzymać temperaturę połączenia poniżej maksymalnej
  • Działanie impulsowe z prądem napędowym szczytowym równym deklarowanemu szczytowemu prądowi impulsowemu do przodu jest dopuszczalne, jeżeli czas pracy impulsu wynosi ≤1 ms na cykl i cykl pracy wynosi ≤10%
  • Diody emitujące światło nie są zaprojektowane do napędu odwrotnego i nie wytwarzają światła w takich warunkach.



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 10



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 11



Uwaga: 1. Wszystkie tolerancje wymiarowe wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiaru Tc na katodzie

30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 12



Zalecane warunki lutowania

W przypadku lutowania ręcznego należy stosować lutowanie bez ołowiu, a lutowanie odbywa się przy użyciu lutownicy w

temperatury niższej niż 350°C i zakończona w ciągu 3,5 sekundy dla jednego lądu.

Następny proces lutowania powinien być przeprowadzony po tym, jak produkt zostanie

Powrót do temperatury otoczenia.



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 13



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 14



Opakowanie i etykietowanie produktów



30w 50W Rezydencyjne źródło mocy o dużej mocy do układów scalonych Źródło światła o zwartej budowie o wysokiej gęstości 15

Etykietka:

chipy led light,

chip led cob,

chip o dużej mocy
