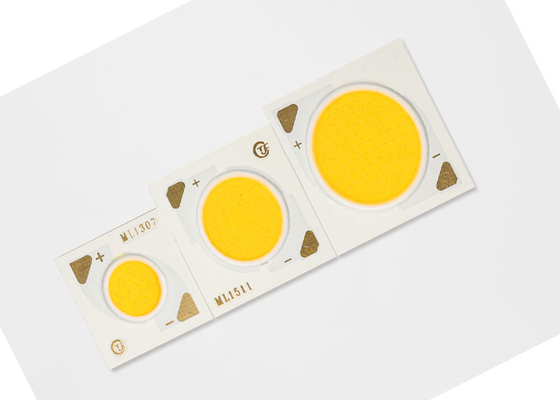

15w oświetlenie sufitowe Par Chip Cob Led, wysokowydajny mały układ scalony do oświetlenia dolnego

15w oświetlenie sufitowe Par Chip Cob Led, wysokowydajny mały układ scalony do oświetlenia dolnego
15w oświetlenie sufitowe Par Chip Cob Led, wysokowydajny mały układ scalony do oświetlenia dolnego

Duży Obraz :  15w oświetlenie sufitowe Par Chip Cob Led, wysokowydajny mały układ scalony do oświetlenia dolnego

Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs
Numer modelu: M1714
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiable
Czas dostawy: 5-7 dni
Zasady płatności: D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 sztuk / dzień

15w oświetlenie sufitowe Par Chip Cob Led, wysokowydajny mały układ scalony do oświetlenia dolnego

Opis
High Light:

high power led chip

,

led light chips

• Skuteczność 128 lm / W typowa dla 3000K, 80CRI

• Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

• Jednolite, wysokiej jakości oświetlenie

• Minimum 70, 80 i 90 opcji CRI

• StreaCLined ścieżka termiczna

• Binning kolorów zgodny z ENERGY STAR® / ANSI

struktura o standardzie 2, 3 i 5 SDCM

• Bardziej energooszczędne niż żarówki, halogenowe

i świetlówki

• Praca wysokiego napięcia lub niskiego napięcia prądu stałego

• Seria produktów i logo firmy z przodu

• Zgodny z RoHS

Oznaczenie numeru części dla tablic LED serii TYF ML wyjaśniono w następujący sposób:

Numer części

Typowa moc (W) Nominalny CCT (K)

CRI

Minimalny strumień pulsacyjny (lm) Typowy strumień pulsacyjny (lm) Typowe napięcie (V) Prąd nominalny (mA) Typowa skuteczność (lm / W)
CL25171205P430E * 7 15.3 3000 K 70 2348 2525 34 450 165
CL25171205P435E * 7 15.3 3500 K 70 2376 2555 34 450 167
CL25171205P440E * 7 15.3 4000 K 70 2419 2601 34 450 170
CL25171205P450E * 7 15.3 5000 K 70 2447 2632 34 450 172
CL25171205P4 * 7E * 7 15.3 5700 K 70 2462 2647 34 450 173
CL25171205P465E * 7 15.3 6500 K 70 2447 2632 34 450 172
CL25171205P422E * 8 15.3 2200 K 80 1964 2111 34 450 138
CL25171205P427E * 8 15.3 2700 K 80 2106 2264 34 450 148
CL25171205P430E * 8 15.3 3000 K 80 2191 2356 34 450 154
CL25171205P435E * 8 15.3 3500 K 80 2220 2387 34 450 156
CL25171205P440E * 8 15.3 4000 K 80 2248 2417 34 450 158
CL25171205P450E * 8 15.3 5000 K 80 2277 2448 34 450 160
CL25171205P457E * 8 15.3 5700 K 80 2291 2462 34 450 161
CL25171205P465E * 8 15.3 6500 K 80 2277 2448 34 450 160
CL25171205P422E * 9 15.3 2200 K 90 1707 1836 34 450 120
CL25171205P427E * 9 15.3 2700 K 90 1821 1958 34 450 128
CL25171205P430E * 9 15.3 3000 K 90 1892 2035 34 450 133
CL25171205P435E * 9 15.3 3500 K 90 1935 2081 34 450 136
CL25171205P440E * 9 15.3 4000 K 90 1964 2111 34 450 138
CL25171205P450E * 9 15.3 5000 K 90 1978 2127 34 450 139
CL25171205P457E * 9 15.3 5700 K 90 1992 2142 34 450 140

5.

5.1 Informacje o binowaniu kolorów


Rysunek 1: Wykres pojemników testowych w przestrzeni kolorów xy (pulsacyjne warunki testowe, Tj = 25 ° C)

CIE1931-x

Tabela 38: 2-stopniowe do 5-stopniowych definicji kosza elipsy MacAdam dla zakresu rdzeni TYF CoB

Nominalny

CCT

Środek GŁÓWNA OSI (a, b)

Elipsa

Obrót anioła, θ

X Y 2-krok 3-krok 5 kroków
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3555 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0.3123 0,3228 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


6.1 Tabela 39: Maksymalne oceny


Uwagi do tabeli 39:

  • Steruj macierzami przy wyższych prądach, ale utrzymanie strumienia świetlnego może być mniejsze.
  • Należy zachować odpowiednie obniżenie wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
  • Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu prądowi impulsowemu do przodu jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a cykl roboczy wynosi ≤10%
  • Diody elektroluminescencyjne nie są zaprojektowane do napędzania w kierunku napięcia wstecznego i nie wytwarzają światła w tych warunkach. Maksymalna ocena podana tylko w celach informacyjnych.

Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiarowy Tc na katodzie

ZALECANY STAN LUTOWNICZY

Do lutowania ręcznego. Należy użyć lutowania bezołowiowego, a lutowanie należy wykonać przy użyciu końcówki lutowniczej przy a

temperatura niższa niż 350 ° C i zostanie ukończona w ciągu 3,5 sekundy dla jednej ziemi. Nie należy stosować siły zewnętrznej

do części żywicznej podczas lutowania. Następny proces lutowania powinien być przeprowadzony po otrzymaniu produktu

powrócić do temperatury otoczenia. UWAGA: REGULACJA TEMPERATURY

Pakowanie i etykietowanie produktów
