Aluminiowa podstawa 100 W Zewnętrzna żarówka Led Cob dla świateł ulicznych Światła uliczne

Orzecznictwo
Chiny Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Certyfikaty
Chiny Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Certyfikaty
Opinie klientów
Te diody LED o pełnym spektrum TYF pozwoliły zaoszczędzić 50 USD na porównywalnym świetle, a PPF jest naprawdę wysoki.

—— De Anthony Jose

Im Online Czat teraz

Aluminiowa podstawa 100 W Zewnętrzna żarówka Led Cob dla świateł ulicznych Światła uliczne

Aluminiowa podstawa 100 W Zewnętrzna żarówka Led Cob dla świateł ulicznych Światła uliczne
Aluminiowa podstawa 100 W Zewnętrzna żarówka Led Cob dla świateł ulicznych Światła uliczne

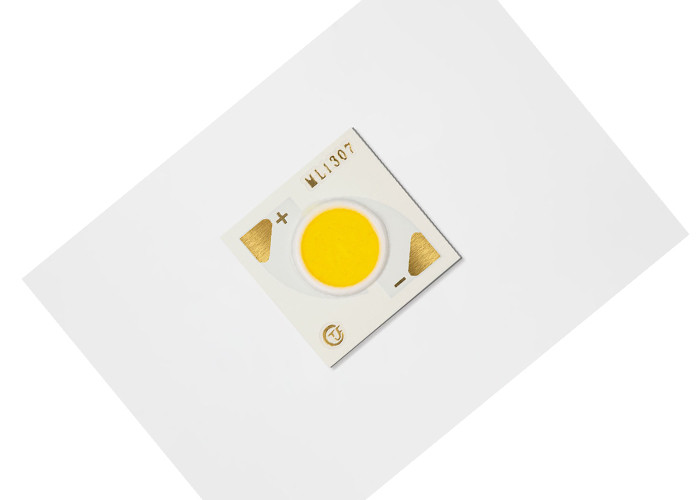

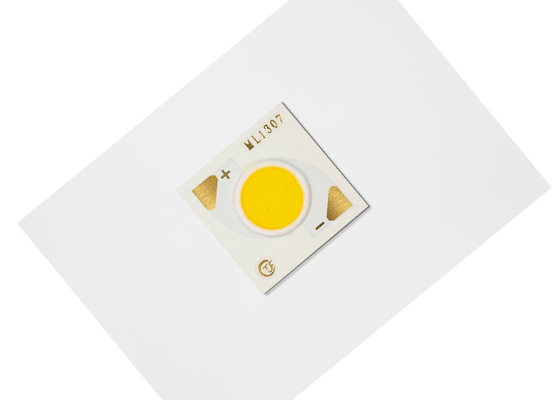

Duży Obraz :  Aluminiowa podstawa 100 W Zewnętrzna żarówka Led Cob dla świateł ulicznych Światła uliczne

Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs
Numer modelu: M54-01L
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiable
Czas dostawy: 5-7 dni
Zasady płatności: D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 sztuk / dzień

Aluminiowa podstawa 100 W Zewnętrzna żarówka Led Cob dla świateł ulicznych Światła uliczne

Opis
Moc: 10W Emitujący Kolor: Ciepły biały, naturalny biały, chłodny biały
Materiał na chipy: Bridgelux typu: LED COB
aplikacji: Lampa rosnąca LED COB Żywotność: 50000 godzin
High Light:

cob led chip

,

led light chips

Oświetlenie zewnętrzne 100W z aluminium Podstawa światła COB z oświetleniem ulicznym

• Skuteczność 128 lm / W typowa dla 3000K, 80CRI

• Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

• Jednolite, wysokiej jakości oświetlenie

• Minimum 70, 80 i 90 opcji CRI

• StreaCLined ścieżka termiczna

• Binning kolorów zgodny z ENERGY STAR® / ANSI

struktura o standardzie 2, 3 i 5 SDCM

• Bardziej energooszczędne niż żarówki, halogenowe

i świetlówki

• Praca wysokiego napięcia lub niskiego napięcia prądu stałego

• Seria produktów i logo firmy z przodu

• Zgodny z RoHS

Oznaczenie numeru części dla tablic LED serii TYF ML wyjaśniono w następujący sposób:

Numer części

Typowa moc (W) Nominalny CCT (K)

CRI

Minimalny strumień pulsacyjny (lm) Typowy strumień pulsacyjny (lm) Typowe napięcie (V) Prąd nominalny (mA) Typowa skuteczność (lm / W)
CL54351825P430E * 7 115.2 3000 K 70 12336 13264 51.2 2250 160
CL54351825P435E * 7 115.2 3500 K 70 12490 13430 51.2 2250 162
CL54351825P440E * 7 115.2 4000 K 70 12567 13513 51.2 2250 163
CL54351825P450E * 7 115.2 5000 K 70 12721 13679 51.2 2250 165
CL54351825P457E * 7 115.2 5700 K 70 12798 13761 51.2 2250 166
CL54351825P465E * 7 115.2 6500 K 70 12721 13679 51.2 2250 165
CL54351825P422E * 8 115.2 2200 K 80 10485 11274 51.2 2250 136
CL54351825P427E * 8 115.2 2700 K 80 11256 12103 51.2 2250 146
CL54351825P430E * 8 115.2 3000 K 80 11565 12435 51.2 2250 150
CL54351825P435E * 8 115.2 3500 K 80 11719 12601 51.2 2250 152
CL54351825P440E * 8 115.2 4000 K 80 11950 12850 51.2 2250 155
CL54351825P450E * 8 115.2 5000 K 80 12027 12932 51.2 2250 156
CL54351825P457E * 8 115.2 5700 K 80 12181 13098 51.2 2250 158
CL54351825P465E * 8 115.2 6500 K 80 12027 12932 51.2 2250 156
CL54351825P422E * 9 115.2 2200 K 90 9329 10031 51.2 2250 121
CL54351825P427E * 9 115.2 2700 K 90 10100 10860 51.2 2250 131
CL54351825P430E * 9 115.2 3000 K 90 10408 11192 51.2 2250 135
CL54351825P435E * 9 115.2 3500 K 90 10562 11357 51.2 2250 137
CL54351825P440E * 9 115.2 4000 K 90 10639 11440 51.2 2250 138
CL54351825P450E * 9 115.2 5000 K 90 10794 11606 51.2 2250 140
CL54351825P457E * 9 115.2 5700 K 90 10871 11689 51.2 2250 141

5.1 Informacje o binowaniu kolorów


Rysunek 1: Wykres pojemników testowych w przestrzeni barwnej xy (pulsacyjne warunki testowe, Tj = 25 ° C)

CIE1931-x

Tabela 38: 2-stopniowe do 5-stopniowych definicji kosza elipsy MacAdam dla zakresu rdzeni TYF CoB

Nominalny

CCT

Środek GŁÓWNA OSI (a, b)

Elipsa

Obrót anioła, θ

X Y 2-krok 3-krok 5 kroków
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3555 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0.3123 0,3228 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


6.1 Tabela 39: Maksymalne oceny


Uwagi do tabeli 39:

  • Steruj macierzami przy wyższych prądach, ale utrzymanie strumienia świetlnego może być mniejsze.
  • Należy zachować odpowiednie obniżenie wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
  • Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu impulsowi prądu do przodu jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a cykl roboczy wynosi ≤10%
  • Diody elektroluminescencyjne nie są zaprojektowane do napędzania w kierunku napięcia wstecznego i nie wytwarzają światła w tych warunkach. Maksymalna ocena podana tylko w celach informacyjnych.

Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiarowy Tc na katodzie

ZALECANY STAN LUTOWNICZY

Do lutowania ręcznego. Należy użyć lutowania bezołowiowego, a lutowanie należy wykonać przy użyciu końcówki lutowniczej przy a

temperatura niższa niż 350 ° C i zostanie ukończona w ciągu 3,5 sekundy dla jednego lądu. Nie należy stosować siły zewnętrznej

do części żywicznej podczas lutowania. Następny proces lutowania powinien być przeprowadzony po otrzymaniu produktu

powrócić do temperatury otoczenia. UWAGA: REGULACJA TEMPERATURY

Pakowanie i etykietowanie produktów
