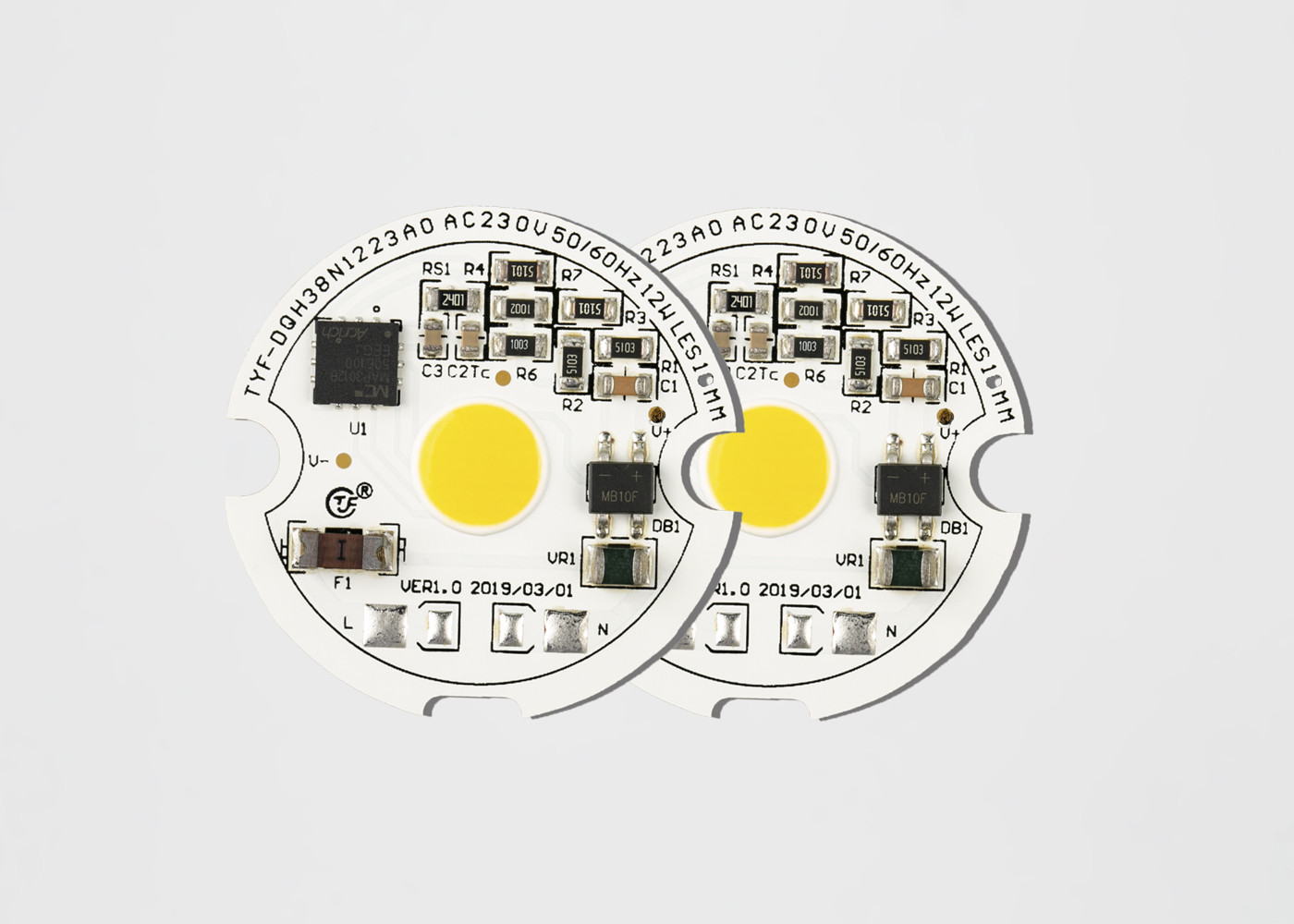

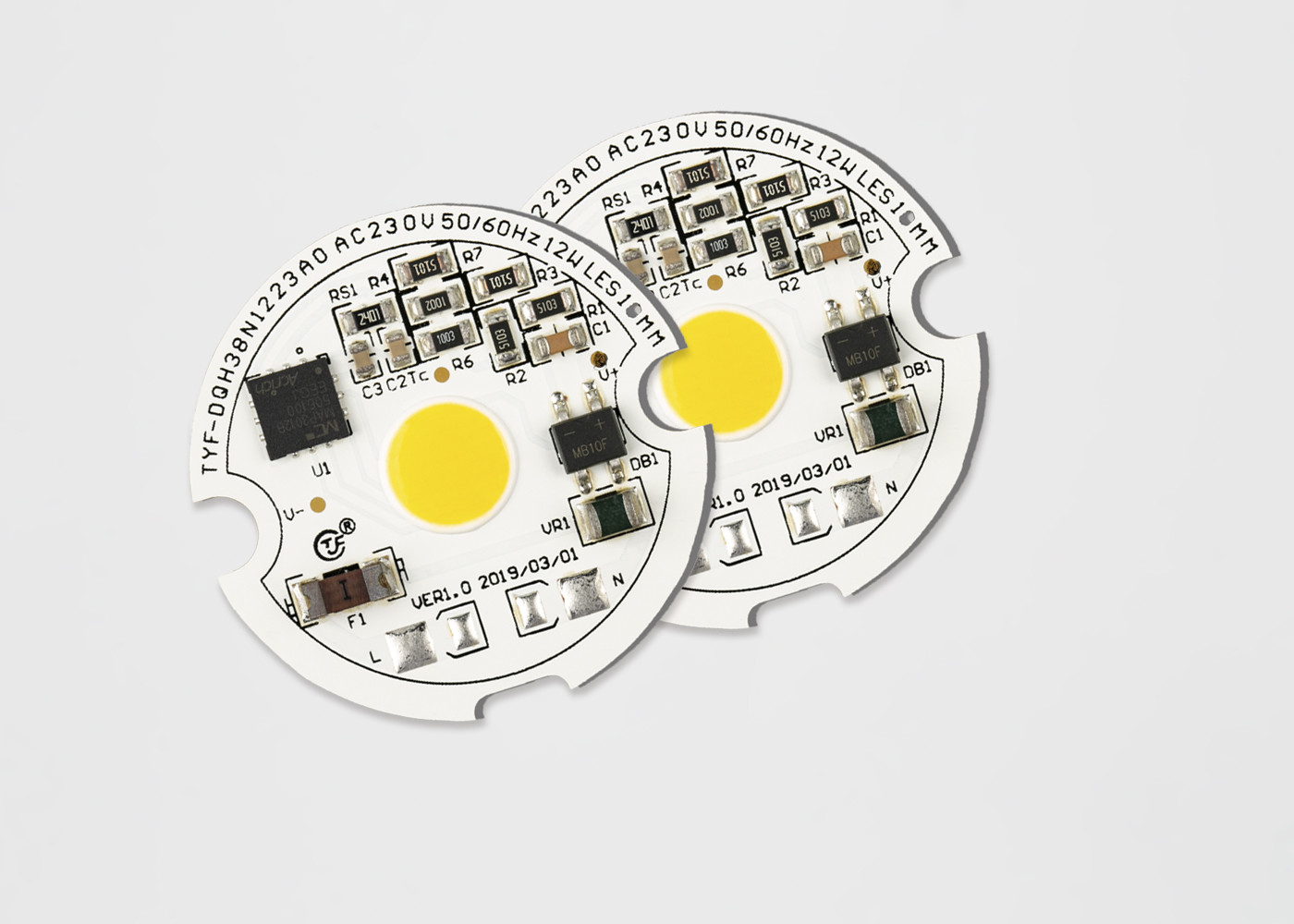

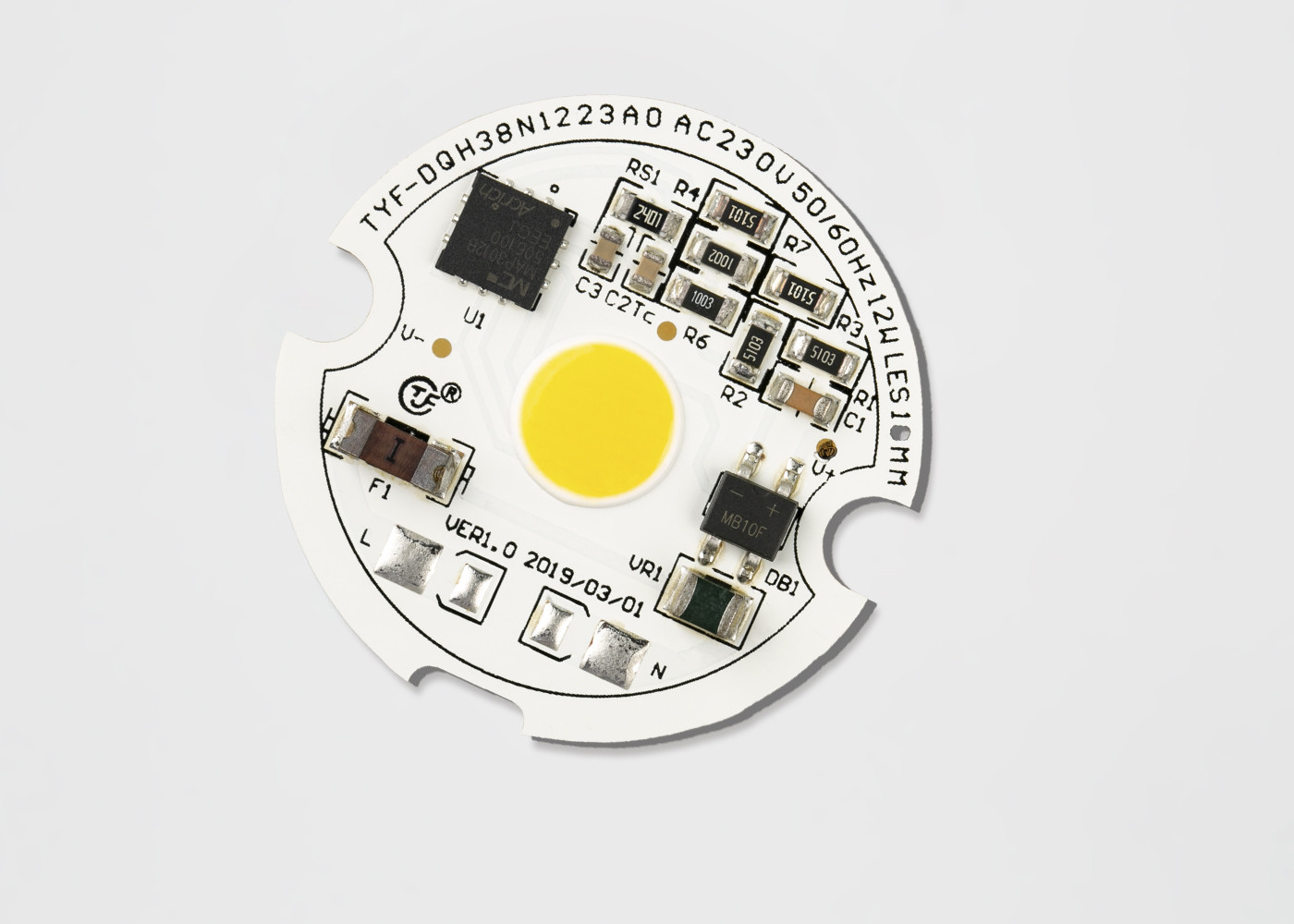

Chip LED Bridgelux 110V 220V 3W 5W 10W 12W AC COB LED Moduł bez sterownika cob led 3000K 4000K 6000K 70Ra 80Ra
- Łączy się bezpośrednio z napięciem linii AC
- Wysoki PF i niskie THD
- Wysoka wydajność i wysoka jasność
- Długa żywotność i wysoka niezawodność
- Niska EMI
- Prosty BOM
- Zgodny z CE
- Zgodny z ROHS i REACH
- Łatwy montaż
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Kod produktu |
Klient
Kod
|
Kod IC |
Moc
Kod
|
Kod napięcia
|
Numer seryjny |
LED
Kod
|
CCT
Kod
|
SDCM |
Kod CRI |
Jasność |
Rok |
Miesiąc |
Numer seryjny
Numer seryjny
|
| |
Kod modułu |
|
|
|
Kod obudowy |
Numer seryjny |
|
|
|
|
|
Numer seryjny |
1) kod produktu: C=Moduł klienta D=Moduł własny
2) Kod klienta i kod modułu: jeśli ①=C, to 4 cyfry dla kodu klienta, w przeciwnym razie dla kodu modułu własnego
3) Kod IC: jeden znak dla IC
4) Kod mocy:
| Kod mocy |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Kod napięcia: 11=110V, 12=120V, 22=220V, 23=230V
6) Kod CCT
| Kod CCT (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Charakterystyka elektryczna i optyczna (Ta=25℃) Tabela 2-1
| POZYCJA |
SYMBOL |
JEDNOSTKA |
TYPOWA Wartość |
| Napięcie wejściowe |
Vin |
V |
230 |
| Prąd wejściowy |
IF |
mA |
42.35 |
| Częstotliwość pracy |
F |
Hz |
50/60 |
| Moc wejściowa |
P |
W |
9.431 |
| Współczynnik mocy |
PF |
％ |
0.969 |
| Całkowite zniekształcenia harmoniczne |
THD |
％ |
21.6% |
| Typ ściemniania |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Smart □ Inne |
| Odporność na przepięcia |
Vs |
KV |
0.5 |
| Wytrzymałość elektryczna (AC) |
Ve |
KV |
- |
| Temperatura pracy/obudowy |
Ta/Tc |
℃ |
25/85 |
| Parametry LED |
COB |
| Strumień świetlny |
Φv |
Lm |
1068.3 |
| Skuteczność świetlna |
ηv |
Lm/w |
113.3 |
| Temperatura barwowa |
CCT |
K |
4068 |
| Wskaźnik oddawania barw |
Ra/CRI |
％ |
82.3/75.4 |
| Rozkład światła |
- |
- |
- |
| Kąt świecenia |
2θ 1/2 |
Stopni |
- |
Właściwości optyczne
Wiadra chromatyczności
TYF jest zgodny ze standardem ANSI C78.377A dla swojej struktury wiader chromatyczności. Dla każdego czworokąta ANSI dla zakresu CCT od 2700K do 6500K, TYF zapewnia 5 wiader i 3 wiadra.
Tabela 4-1 5 kroków wiader
| CCT |
Kroki |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Tabela 4-2 3 kroki wiader
| CCT |
Kroki |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Typowe krzywe elektryczne i optyczne
Rysunek 4-2-1 Moc względna vs. napięcie, Ta =25℃
Rysunek 4-2-2 Względny strumień świetlny vs. napięcie, Ta =25℃
Rysunek 4-2-3 Wzór promieniowania, Ta =25℃
| POZYCJA |
SYMBOL |
JEDNOSTKA |
Wartość |
| Rozpraszanie mocy |
Pd |
W |
12.6 |
| Prąd AC (RMS) |
IF |
mA |
58 |
| Napięcie AC (RMS) |
Vin |
V |
200~240 |
| Temperatura złącza LED |
Tj-LED |
℃ |
110 |
| Temperatura złącza IC |
Tj-IC |
℃ |
150 |
| Temperatura wierzchu IC IC |
Tp |
℃ |
100 |
| Rezystancja termiczna LED (złącze / punkt lutowania) |
Rthj-s |
℃/W |
20 |
| Rezystancja termiczna IC (złącze / punkt lutowania) |
Rthj-s |
℃/W |
- |
| Temperatura pracy |
Top |
℃ |
-20~+85 |
| Temperatura przechowywania |
Ts |
℃ |
-30~+100 |
| Czułość ESD (HBM) |
Vesd |
KV |
±2 |
| Temperatura lutowania (Reflow) |
Tsld |
℃ |
- |
| Temperatura lutowania (ręcznie) |
Tsld |
℃ |
350 3S |
Uwagi:
1) Wszystkie wymiary podane są w milimetrach. (Tolerancja:±0.2mm)
2) Skala: Brak
Uwaga:
1) Zaleca się, aby moduł TYF Opto. DOB utrzymywał temperaturę złącza poniżej maksymalnej specyfikacji temperatury złącza. (Tabela 2-4).
Temperatura wyprowadzenia LED i temperatura obudowy wierzchu IC mierzone termoparą. Temperatury złącza LED i IC można obliczyć za pomocą następujących wzorów.
Ts_max=Tj_max-Rθj-s * Pd
Na przykład:
Jeśli temperatura wyprowadzenia LED i temperatura obudowy wierzchu IC wynoszą 90℃, to temperatura złącza LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
i temperatura złącza IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
Żywica silikonowa DOB (AC-COB) Obsługa
Produkty modułów LED TYF Opto., pakowane w plastikową tackę, w zależności od rozmiaru, XX sztuk na każdą plastikową tackę, jak pokazano poniżej. produkty bez plastikowego pudełka pakowane w worki bąbelkowe, aby zapobiec naciskowi z zewnątrz, wybierz inny worek bąbelkowy, w zależności od rozmiaru produktu w każdym opakowaniu XX produktów, zapakowany produkt będzie przechowywany w postaci kartonu i zapieczętowany, jak pokazano poniżej.
1) xx szt. modułu LED na tackę 4) Informacje o pudełku i pakowaniu
2) Układanie i taśmowanie tacek, XX modułów LED tacki i dodatkowe 1 tace manekina na pudełko. Dodaj żel krzemionkowy (1 każdy) na wierzchu tacy
3) Pakowanie uszczelniające
