30w 50W Rezystancyjny układ scalony o dużej mocy do zasilania Led Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

30w 50W Rezystancyjny układ scalony o dużej mocy do zasilania Led Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego
30w 50W Rezystancyjny układ scalony o dużej mocy do zasilania Led Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

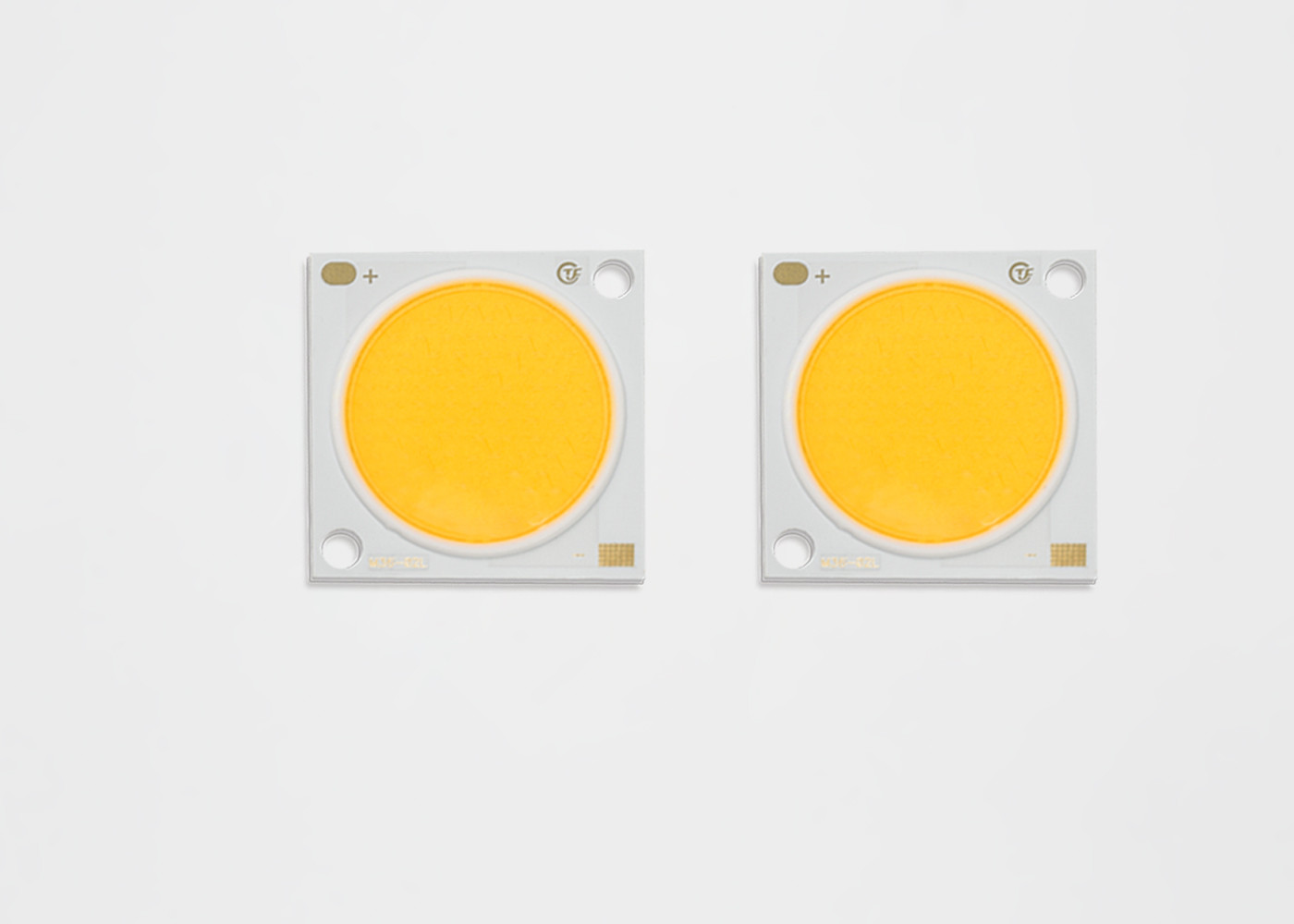

Duży Obraz :  30w 50W Rezystancyjny układ scalony o dużej mocy do zasilania Led Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs
Numer modelu: M36-02L
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiable
Czas dostawy: 5-7 dni
Zasady płatności: D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 sztuk / dzień

30w 50W Rezystancyjny układ scalony o dużej mocy do zasilania Led Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

Opis
Moc: 50W, 30w Materiał na chipy: Bridgelux
typu: LED COB aplikacji: Lampa rosnąca LED COB
Nazwa produktu: LED COB Żywotność: 50000 godzin
High Light:

high power led chip

,

led light chips

30-watowe, 50-watowe diody led o wysokiej mocy z alumniowymi diodami wewnętrznymi

• Skuteczność 128 lm / W typowa dla 3000K, 80CRI

• Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

• Jednolite, wysokiej jakości oświetlenie

• Minimum 70, 80 i 90 opcji CRI

• StreaCLined ścieżka termiczna

• Binning kolorów zgodny z ENERGY STAR® / ANSI

struktura o standardzie 2, 3 i 5 SDCM

• Więcej energii niż żarówki, halogen

i świetlówki

• Praca wysokiego napięcia lub niskiego napięcia prądu stałego

• Seria produktów i logo firmy z przodu

• Zgodny z RoHS

Oznaczenie numeru części dla tablic LED serii TYF ML wyjaśniono w następujący sposób:

Numer części

Typowa moc (W) Nominalny CCT (K)

CRI

Minimalny strumień pulsacyjny (lm) Typowy strumień pulsacyjny (lm) Typowe napięcie (V) Prąd nominalny (mA) Typowa skuteczność (lm / W)
CL25171210P430E * 7 30.6 3000 K 70 4468 4804 34 900 157
CL25171210P435E * 7 30.6 3500 K 70 4553 4896 34 900 160
CL25171210P440E * 7 30.6 4000 K 70 4639 4988 34 900 163
CL25171210P450E * 7 30.6 5000 K 70 4696 5049 34 900 165
CL25171210P457E * 7 30.6 5700 K 70 4724 5080 34 900 166
CL25171210P465E * 7 30.6 6500 K 70 4696 5049 34 900 165
CL25171210P422E * 8 30.6 2200 K 80 3785 4070 34 900 133
CL25171210P427E * 8 30.6 2700 K 80 4013 4315 34 900 141
CL25171210P430E * 8 30.6 3000 K 80 4183 4498 34 900 147
CL25171210P435E * 8 30.6 3500 K 80 4240 4559 34 900 149
CL25171210P440E * 8 30.6 4000 K 80 4297 4621 34 900 151
CL25171210P450E * 8 30.6 5000 K 80 4326 4651 34 900 152
CL25171210P457E * 8 30.6 5700 K 80 4354 4681 34 900 153
CL25171210P465E * 8 30.6 6500 K 80 4326 4651 34 900 152
CL25171210P422E * 9 30.6 2200 K 90 3187 3427 34 900 112
CL25171210P427E * 9 30.6 2700 K 90 3415 3672 34 900 120
CL25171210P430E * 9 30.6 3000 K 90 3586 3856 34 900 126
CL25171210P435E * 9 30.6 3500 K 90 3643 3917 34 900 128
CL25171210P440E * 9 30.6 4000 K 90 3671 3947 34 900 129
CL25171210P450E * 9 30.6 5000 K 90 3700 3978 34 900 130
CL25171210P457E * 9 30.6 5700 K 90 3728 4008 34 900 131

Numer części

Typowa moc (W) Nominalny CCT (K)

CRI

Minimalny strumień pulsacyjny (lm) Typowy strumień pulsacyjny (lm) Typowe napięcie (V) Prąd nominalny (mA) Typowa skuteczność (lm / W)
CL36241216P430E * 7 49,0 3000 K 70 7291 7840 34 1440 160
CL36241216P435E * 7 49,0 3500 K 70 7428 7987 34 1440 163
CL36241216P440E * 7 49,0 4000 K 70 7519 8085 34 1440 165
CL36241216P450E * 7 49,0 5000 K 70 7610 8183 34 1440 167
CL36241216P457E * 7 49,0 5700 K 70 7701 8281 34 1440 169
CL36241216P465E * 7 49,0 6500 K 70 7610 8183 34 1440 167
CL36241216P422E * 8 49,0 2200 K 80 6061 6517 34 1440 133
CL36241216P427E * 8 49,0 2700 K 80 6517 7007 34 1440 143
CL36241216P430E * 8 49,0 3000 K 80 6836 7350 34 1440 150
CL36241216P435E * 8 49,0 3500 K 80 6927 7448 34 1440 152
CL36241216P440E * 8 49,0 4000 K 80 7018 7546 34 1440 154
CL36241216P450E * 8 49,0 5000 K 80 7154 7693 34 1440 157
CL36241216P457E * 8 49,0 5700 K 80 7199 7742 34 1440 158
CL36241216P465E * 8 49,0 6500 K 80 7154 7693 34 1440 157
CL36241216P422E * 9 49,0 2200 K 90 5195 5586 34 1440 114
CL36241216P427E * 9 49,0 2700 K 90 5560 5978 34 1440 122
CL36241216P430E * 9 49,0 3000 K 90 5833 6272 34 1440 128
CL36241216P435E * 9 49,0 3500 K 90 6015 6468 34 1440 132
CL36241216P440E * 9 49,0 4000 K 90 6061 6517 34 1440 133
CL36241216P450E * 9 49,0 5000 K 90 6106 6566 34 1440 134
CL36241216P457E * 9 49,0 5700 K 90 6151 6615 34 1440 135

5.1 Informacje o binowaniu kolorów


Rysunek 1: Wykres pojemników testowych w przestrzeni barwnej xy (pulsacyjne warunki testowe, Tj = 25 ° C)

CIE1931-x

Tabela 38: 2-stopniowe do 5-stopniowych definicji kosza elipsy MacAdam dla zakresu rdzeni TYF CoB

Nominalny

CCT

Środek GŁÓWNA OSI (a, b)

Elipsa

Obrót anioła, θ

X Y 2-krok 3-krok 5 kroków
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3555 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0.3123 0,3228 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


6.1 Tabela 39: Maksymalne oceny


Uwagi do tabeli 39:

  • Steruj macierzami przy wyższych prądach, ale utrzymanie strumienia świetlnego może być mniejsze.
  • Należy zachować odpowiednie obniżenie wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
  • Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu impulsowi prądu do przodu jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a cykl roboczy wynosi ≤10%
  • Diody elektroluminescencyjne nie są zaprojektowane do napędzania w kierunku napięcia wstecznego i nie wytwarzają światła w tych warunkach. Maksymalna ocena podana tylko w celach informacyjnych.

Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiarowy Tc na katodzie

ZALECANY STAN LUTOWNICZY

Do lutowania ręcznego. Należy użyć lutowania bezołowiowego, a lutowanie należy wykonać przy użyciu końcówki lutowniczej przy a

temperatura niższa niż 350 ° C i zostanie ukończona w ciągu 3,5 sekundy dla jednej ziemi. Nie należy stosować siły zewnętrznej

do części żywicznej podczas lutowania. Następny proces lutowania powinien być przeprowadzony po otrzymaniu produktu

powrócić do temperatury otoczenia. UWAGA: REGULACJA TEMPERATURY

Pakowanie i etykietowanie produktów
