3W 10W Niska moc Sportowy układ świetlny Led Cob Elastyczne zastosowanie Długa żywotność

Orzecznictwo
dobra jakość Dioda LED High Power Cob na sprzedaż
dobra jakość Dioda LED High Power Cob na sprzedaż
Im Online Czat teraz

3W 10W Niska moc Sportowy układ świetlny Led Cob Elastyczne zastosowanie Długa żywotność

Chiny 3W 10W Niska moc Sportowy układ świetlny Led Cob Elastyczne zastosowanie Długa żywotność dostawca

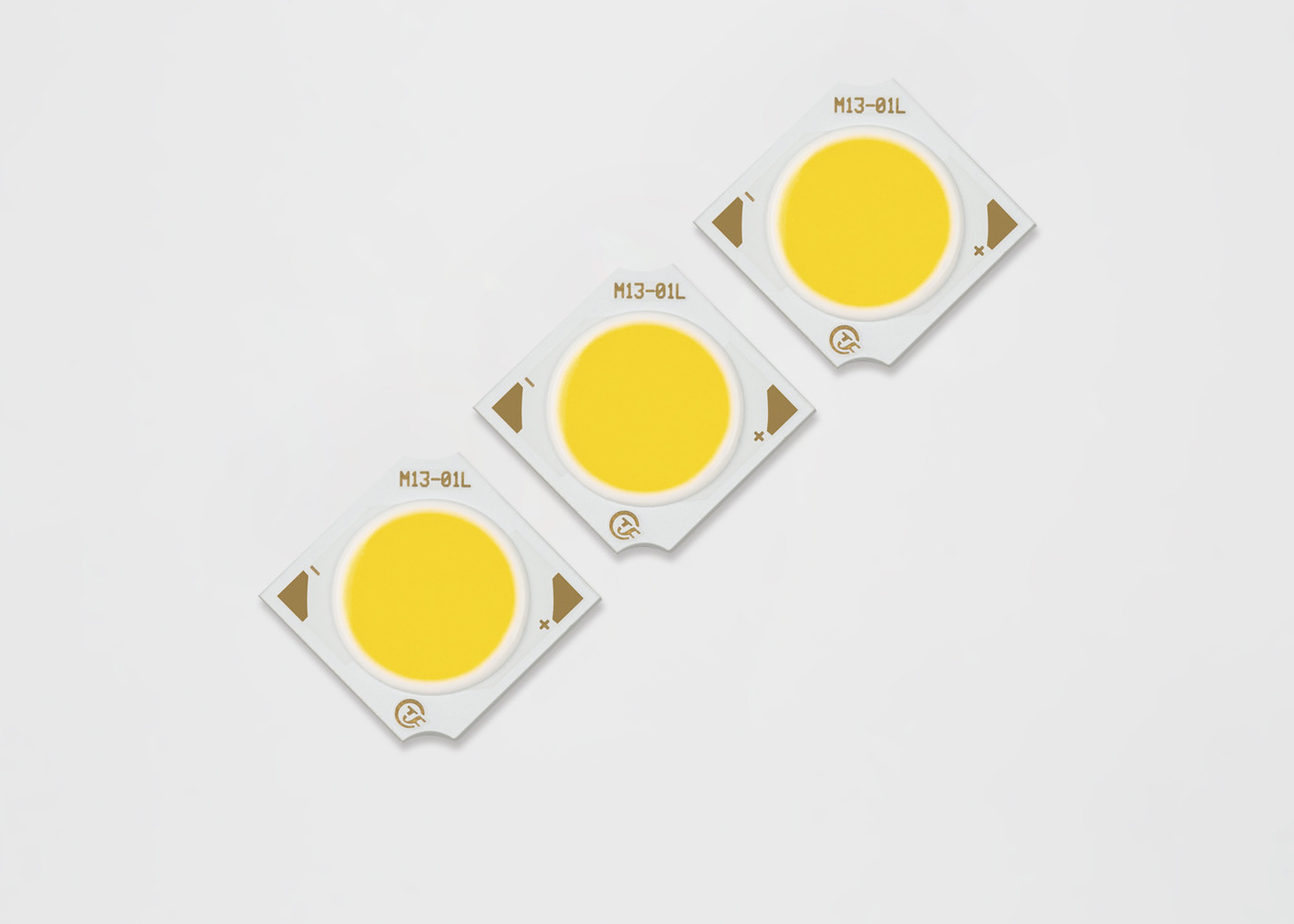

Duży Obraz :  3W 10W Niska moc Sportowy układ świetlny Led Cob Elastyczne zastosowanie Długa żywotność

Szczegóły Produktu:

Miejsce pochodzenia: Shenzhen
Nazwa handlowa: TYF
Orzecznictwo: CE,RoHs
Numer modelu: M13-01L

Zapłata:

Minimalne zamówienie: Negocjacji
Cena: Negotiable
Czas dostawy: 5-7 dni
Zasady płatności: D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 1 000 000 sztuk / dzień
Contact Now
Szczegółowy opis produktu
Moc: 10W Emitujący Kolor: Ciepły biały, naturalny biały, chłodny biały
aplikacji: Lampa COB LED rosnąca, doprowadziła powódź Nazwa produktu: LED COB
Żywotność: 50000 godzin typu: LED COB

3 W 10W Niskiej mocy Sport Light Par Light LM80 przeszedł diodę COB

• Skuteczność 128 lm / W typowa dla 3000K, 80CRI

• Kompaktowe źródło światła o wysokiej gęstości strumienia świetlnego

• Jednolite, wysokiej jakości oświetlenie

• Minimum 70, 80 i 90 opcji CRI

• StreaCLined ścieżka termiczna

• Binning kolorów zgodny z ENERGY STAR® / ANSI

struktura o standardzie 2, 3 i 5 SDCM

• Bardziej energooszczędne niż żarówki, halogenowe

i świetlówki

• Praca wysokiego napięcia lub niskiego napięcia prądu stałego

• Seria produktów i logo firmy z przodu

• Zgodny z RoHS

Oznaczenie numeru części dla tablic LED serii TYF ML wyjaśniono w następujący sposób:

3, Maksymalne oceny

Numer części Typowa moc (W) Nominalny CCT (K) Minimalny strumień pulsacyjny (lm) Typowy strumień pulsacyjny (lm) Typowe napięcie (V) Prąd nominalny (mA) Typowa skuteczność (lm / W)
ML13070302P530E * 7 3.1 3000 K 377 419 9.6 320 135
ML13070302P535E * 7 3.1 3500 K 382 425 9.6 320 137
ML13070302P540E * 7 3.1 4000 K 385 428 9.6 320 138
ML13070302P550E * 7 3.1 5000 K 388 431 9.6 320 139
ML13070302P557E * 7 3.1 5700 K 391 434 9.6 320 140
ML13070302P565E * 7 3.1 6500 K 388 431 9.6 320 139
ML13070302P522E * 8 3.1 2200 K 304 338 9.6 320 109
ML13070302P527E * 8 3.1 2700 K 326 363 9.6 320 117
ML13070302P530E * 8 3.1 3000 K 338 375 9.6 320 121
ML13070302P535E * 8 3.1 3500 K 346 384 9.6 320 124
ML13070302P540E * 8 3.1 4000 K 352 391 9.6 320 126
ML13070302P550E * 8 3.1 5000 K 357 397 9.6 320 128
ML13070302P557E * 8 3.1 5700 K 363 403 9.6 320 130
ML13070302P565E * 8 3.1 6500 K 357 397 9.6 320 128
ML13070302P522E * 9 3.1 2200 K 262 291 9.6 320 94
ML13070302P527E * 9 3.1 2700 K 285 316 9.6 320 102
ML13070302P530E * 9 3.1 3000 K 296 329 9.6 320 106
ML13070302P535E * 9 3.1 3500 K 304 338 9.6 320 109
ML13070302P540E * 9 3.1 4000 K 310 344 9.6 320 111
ML13070302P550E * 9 3.1 5000 K 315 350 9.6 320 113
ML13070302P557E * 9 3.1 5700 K 321 357 9.6 320 115

5.1 Informacje o binowaniu kolorów


Rysunek 1: Wykres pojemników testowych w przestrzeni barwnej xy (pulsacyjne warunki testowe, Tj = 25 ° C)

CIE1931-x

Tabela 38: 2-stopniowe do 5-stopniowych definicji kosza elipsy MacAdam dla zakresu rdzeni TYF CoB

Nominalny

CCT

Środek GŁÓWNA OSI (a, b)

Elipsa

Obrót anioła, θ

X Y 2-krok 3-krok 5 kroków
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39,9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53,7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54,0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53,4
5000K 0,3447 0,3555 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59,8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58,8
6500K 0.3123 0,3228 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


6.1 Tabela 39: Maksymalne oceny


Uwagi do tabeli 39:

  • Steruj macierzami przy wyższych prądach, ale utrzymanie strumienia świetlnego może być mniejsze.
  • Należy zachować odpowiednie obniżenie wartości prądu, aby utrzymać temperaturę złącza poniżej maksimum
  • Praca impulsowa ze szczytowym prądem napędowym równym podanemu szczytowemu prądowi impulsowemu do przodu jest akceptowalna, jeśli czas włączenia impulsu wynosi ≤1ms na cykl, a cykl roboczy wynosi ≤10%
  • Diody elektroluminescencyjne nie są zaprojektowane do napędzania w kierunku napięcia wstecznego i nie wytwarzają światła w tych warunkach. Maksymalna ocena podana tylko w celach informacyjnych.

Uwagi: 1. Wszystkie tolerancje wymiarów wynoszą ± 0,2 mm, chyba że zaznaczono inaczej. 2. Punkt pomiarowy Tc na katodzie

ZALECANY STAN LUTOWNICZY

Do lutowania ręcznego. Należy użyć lutowania bezołowiowego, a lutowanie należy wykonać przy użyciu końcówki lutowniczej przy a

temperatura niższa niż 350 ° C i zostanie ukończona w ciągu 3,5 sekundy dla jednej ziemi. Nie należy stosować siły zewnętrznej

do części żywicznej podczas lutowania. Następny proces lutowania powinien być przeprowadzony po otrzymaniu produktu

powrócić do temperatury otoczenia. UWAGA: REGULACJA TEMPERATURY

Pakowanie i etykietowanie produktów
